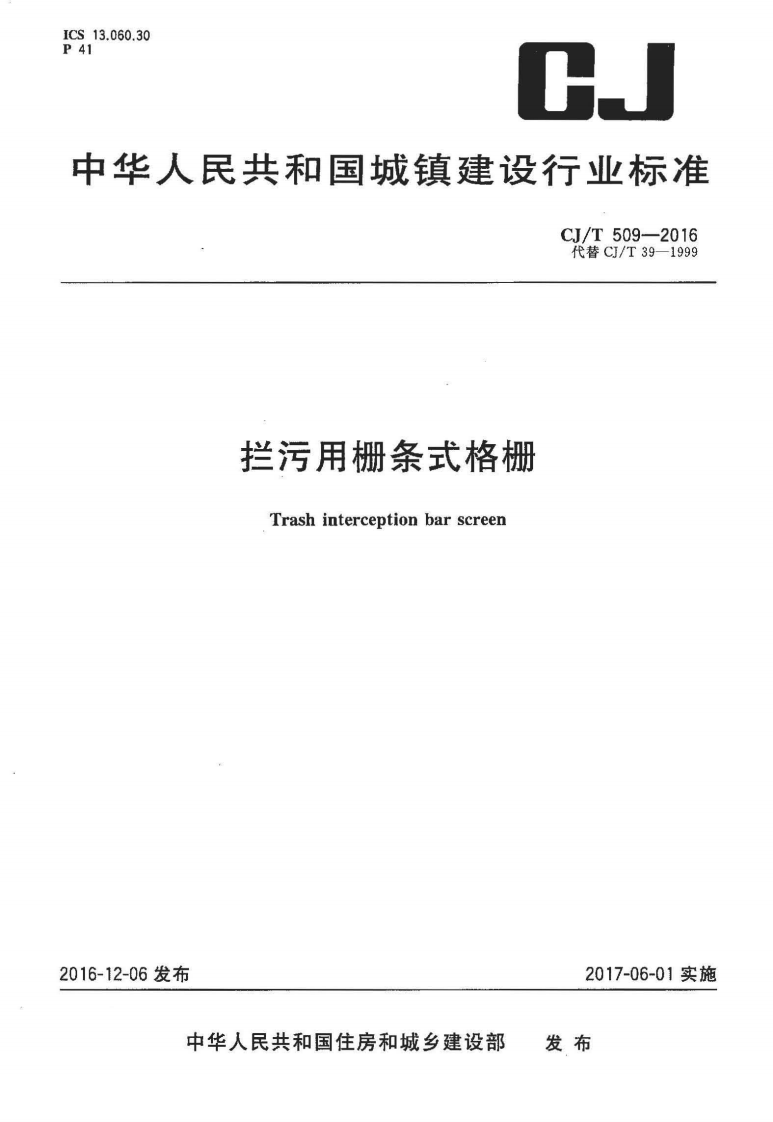

CJT509-2016 拦污用栅条式格珊.pdf

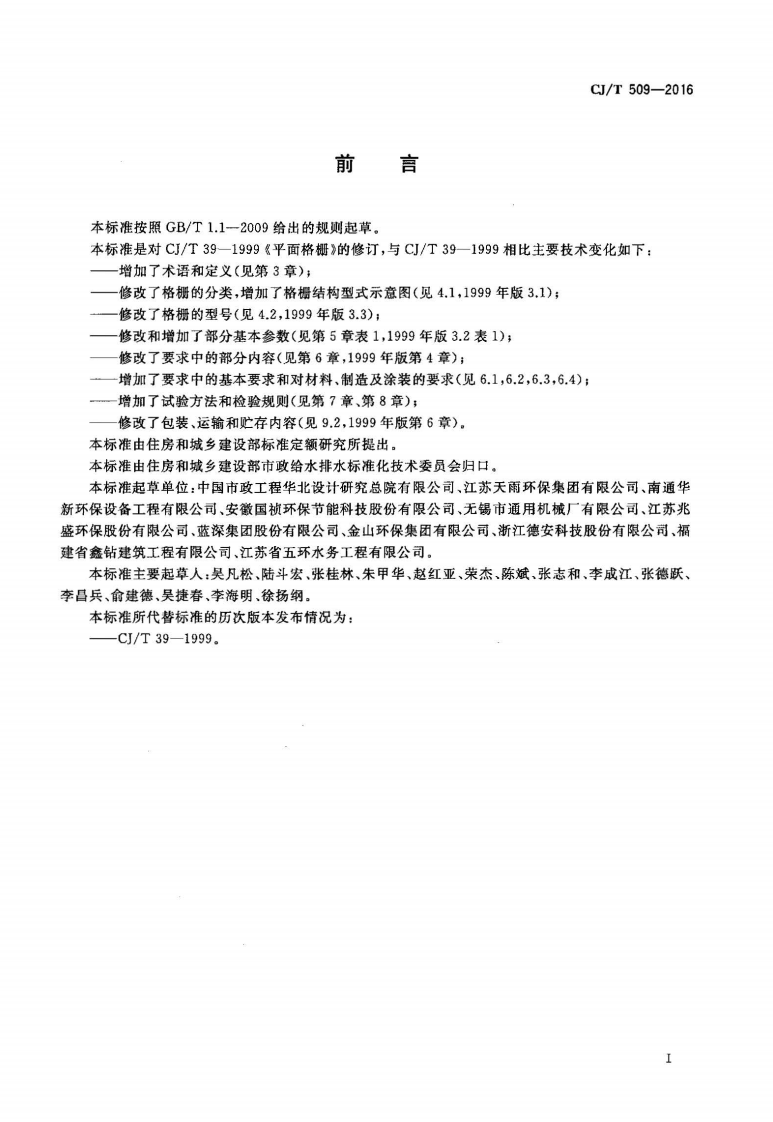

CJ/T 509-2016 目。 本标准按照 GB!T 1. 1-2009 给出的规则起草。 本标准是对 CJ!T 39-1999 <<平面格栅》的修订，与 CJ!T 39-1999 相比主要技术变化如下: 一一增加了术语和定义(见第 3 章 h 一一修改了格栅的分类，增加了格栅结构型式示意图(见 4. 1， 1999 年版 3.1) ; 一 一修改了格栅的型号(见 4.2.1999 年版 3.3) I 一一修改和增加了部分基本参数(见第 5 章表1. 1999 年版 3.2 表1); 一一 修改了要求中的部分内容〈见第 6 章 .1999 年版第 4 章) ; 一一 增加了要求中的基本要求和对材料、制造及涂装的要求〈见 6.1 ， 6 . 2.6 . 3.6. 的; 一 一 增加了试验方法和检验规则(见第 7 章、第 8 章) ; 一一 修改了包装、运输和贮存内容(见 9.2.1999 年版第 6 章) • 本标准由住房和城乡建设部标准定额研究所提出， 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位 z 中国市政工程华北设计研究总院有限公司、江苏天雨环保集团有限公司、南通华 新环保设备工程有限公司、安徽国祯环保节能科技股份有限公司、无锡市通用机械厂有限公司、汪苏兆 盛环保股份有限公司、蓝探集团股份有限公司、金山环保集团有限公司、浙江德安科技股份有限公司、福 建省鑫钻建筑工程有限公司、江苏省五环水务工程有限公司。 本标准主要起草人 z 吴凡松、陆斗宏、张桂林、朱甲华、赵红亚、荣杰、陈娥、张志和、李成江、张德跃、 李 昌 兵、俞建德、吴捷春、李海明、徐扬纲。 本标准所代替标准的历次版本发布情况为: 一一 CJ ! T 39- 1999. I α /T 509-2016 拦污用栅条式格栅 范围 本标准规定了拦污用栅条式格栅(以下简称楠栅)的术语和定义、型式和型号、基本参数、要求、试验 方法、检验规则、标志、包装、运输和贮存。 本标准适用于给水排水工程中格栅的制造和检验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用 于本文 件。凡是不注日期的引用文件，其最新版本〈包括所有的修改单〉适用于本文件。 GB/T 1 91 包装储运图示标志 (GB / T 191-2008 , ISO 780: 1997 , MO D) GB/T 700 碳素结构钢 (GB/T 700-2006.ISO 630:1995 , NEQ) GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差 (GB/T 702- 2008 , ISO 1035- 1: 1980 , ISO 1035-2: 1980 , ISO 1035-3: 1980 , ISO 1035-4: 1980 , MOD) GB/T 4237 不锈钢热轧钢板和钢带 GB/T 8923.1 涂覆涂料前钢材表面处理
