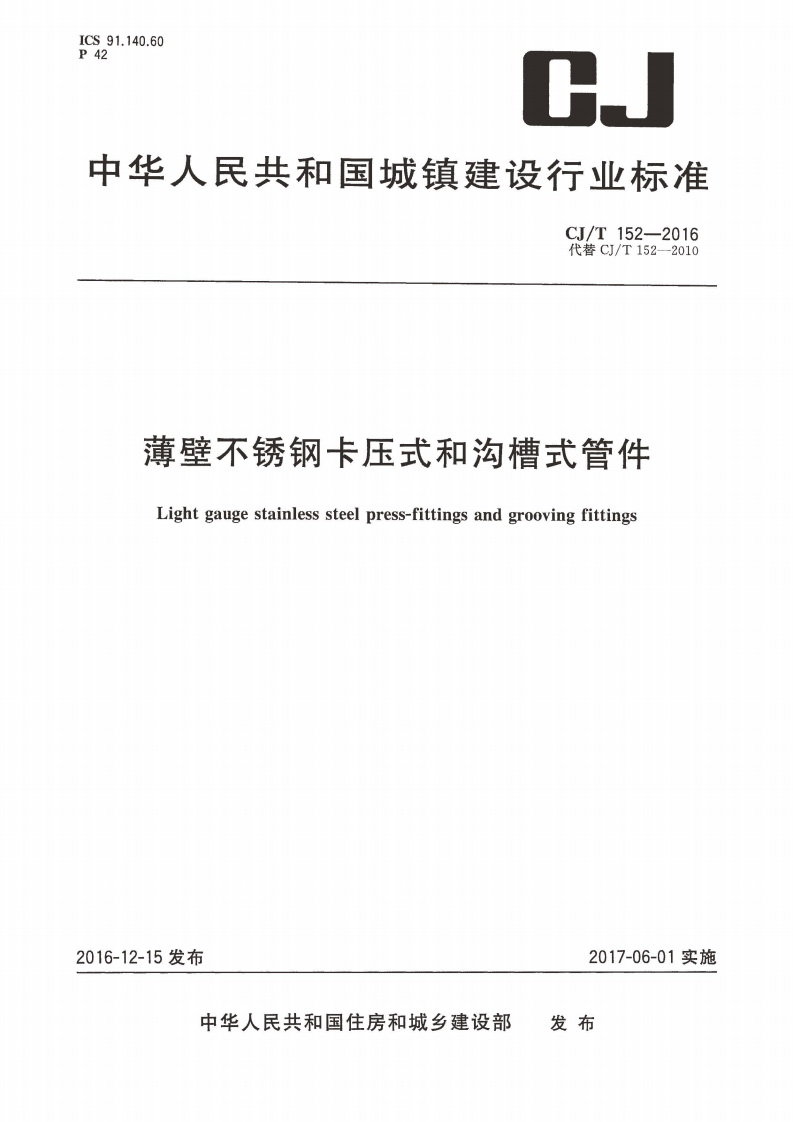

CJT152-2016 薄壁不锈钢卡压式和沟槽式管件.pdf

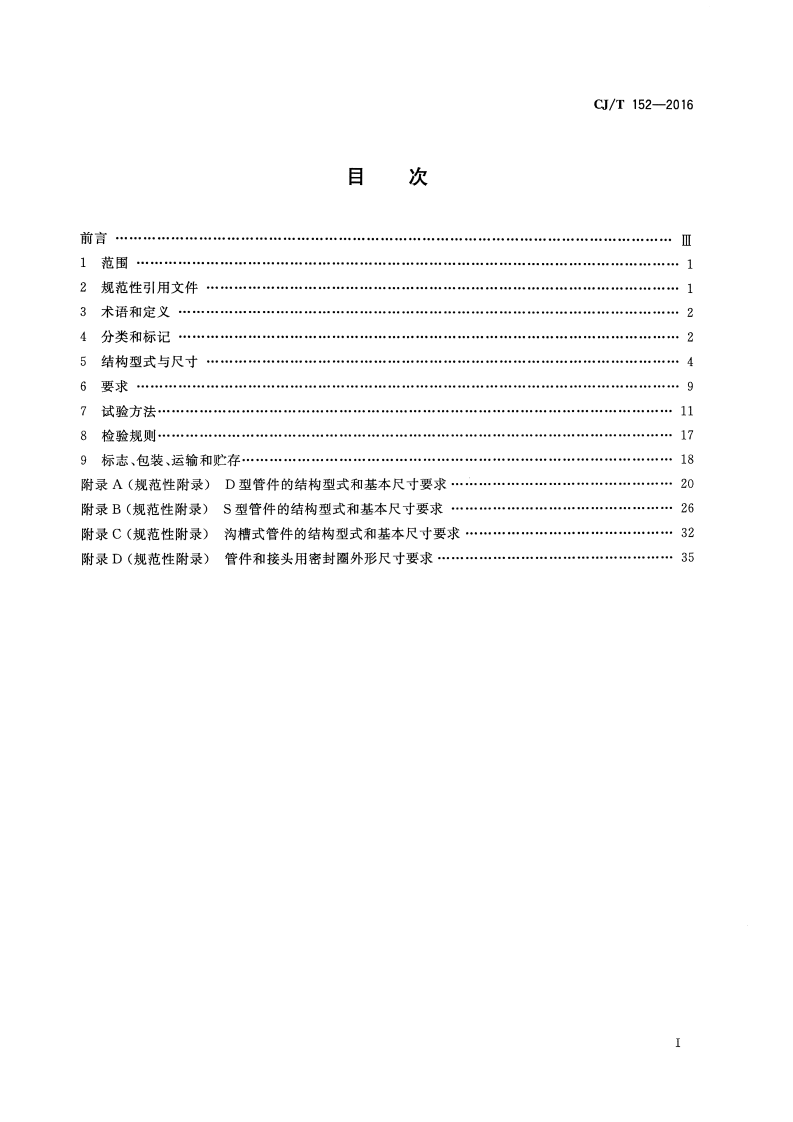

CJ/T 152-2016 目次 前言................................……·………….........…..............……·……............…............... ill 1 范围· 2 规莲性引用文件－ 3 术语和定义………........……….........….........…….........…….................................……. 2 4 分类和标记…...................................….........….................................................…… 2 5 结构型式与尺寸..........................…..........................….......…............................…… 4 6 要求.. • . • . . . . 7 试验方法…......... 8 检验规则…........… 9 标志、包装、运输和贮存…........……........…................….........….........….........….......... 18 附录AC规程性附录） D型管件的结构型式和基本尺寸要求…..........................….........……. 20 附录 B（规起性附录） S型管件的结构型式和基本尺寸要求· 附录 c（规范性附录） 沟槽式管件的结构型式和基本尺寸要求…........…...........................…. 32 附录DC规范性附录〉 管件和接头用密封圈外形尺寸要求........…….......…... ••. .. . .. . . .. ..• •.• .•. .. . 35 I CJ/T 152-2016 目U 本标准按照 GB/T1.1 2009给出的规则起草。 本标准是对 CJ/T 152-2010 《薄壁不锈钢卡压式和沟槽式管件》的修订，与 CJ/T 152-2010 相比， 主要技术变化如下： 一←修改了钢的统一数字代号、牌号及增加了适用条件； 一一增加了卡压式管件的公称尺寸系列； 一一增加了卡压式管件的结梅型式和尺寸； 一一增加了燃气应用的技术要求和试验方法； 增加了饮用水及燃气管道的颜色标识要求； →一一修改了技术要求、试验方法等技术内容。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：江苏金羊慧家管道系统有限公司、浙江正康实业股份有限公司、翻江中捷管业有 限公司、浙江福兰特有限公司、浙江正向管业有限公司、安徽管益生新材料科技有限公司、维格斯（上海） 流体技术有限公司、苏州宝地管业有限公司、广州美亚股份有限公司、浙江丽星流体机械有限公司、安徽 金威管业有限公司、中国建筑设计院有限公司、中国建筑金属结构协会给水排水设备分会、中国建筑装 修装饰材料协会、福建住建建设有限公司、福建省聚辉建设发展有限公司。 本标准主要起草人：袁雪峰、赵理、曹挠、
