JGT136-2016 单层网壳嵌入式毂节点.pdf

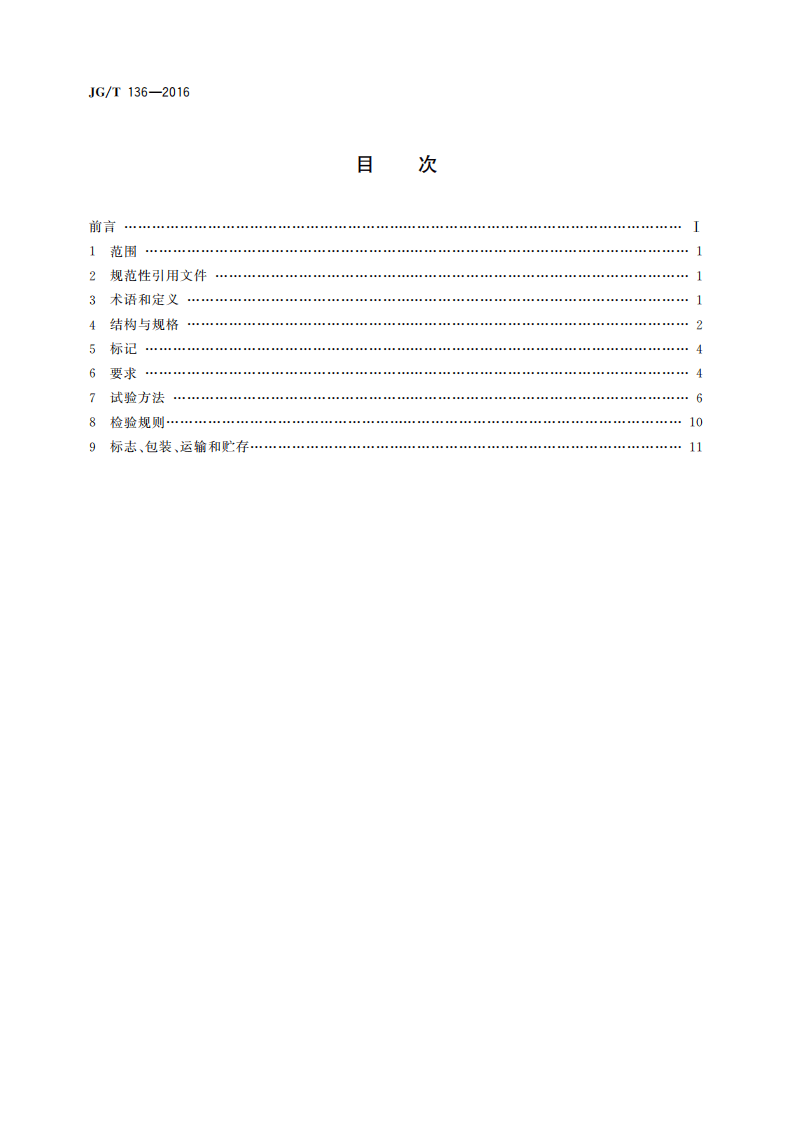

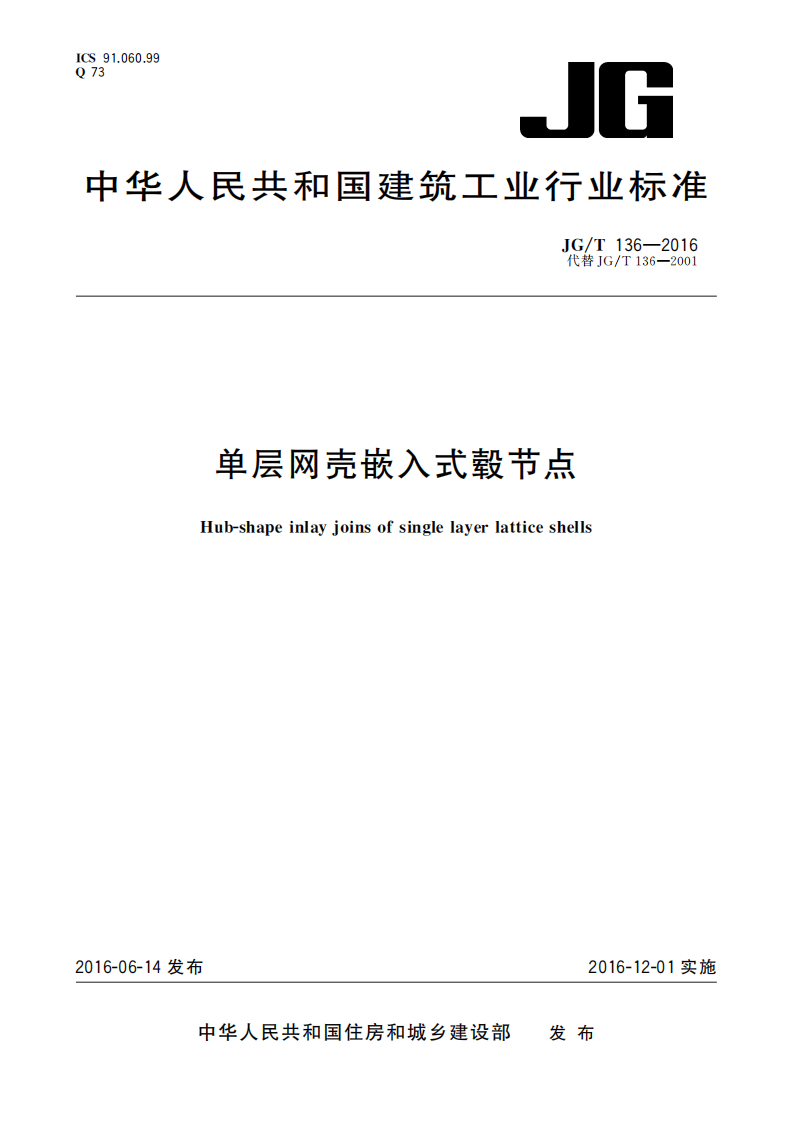

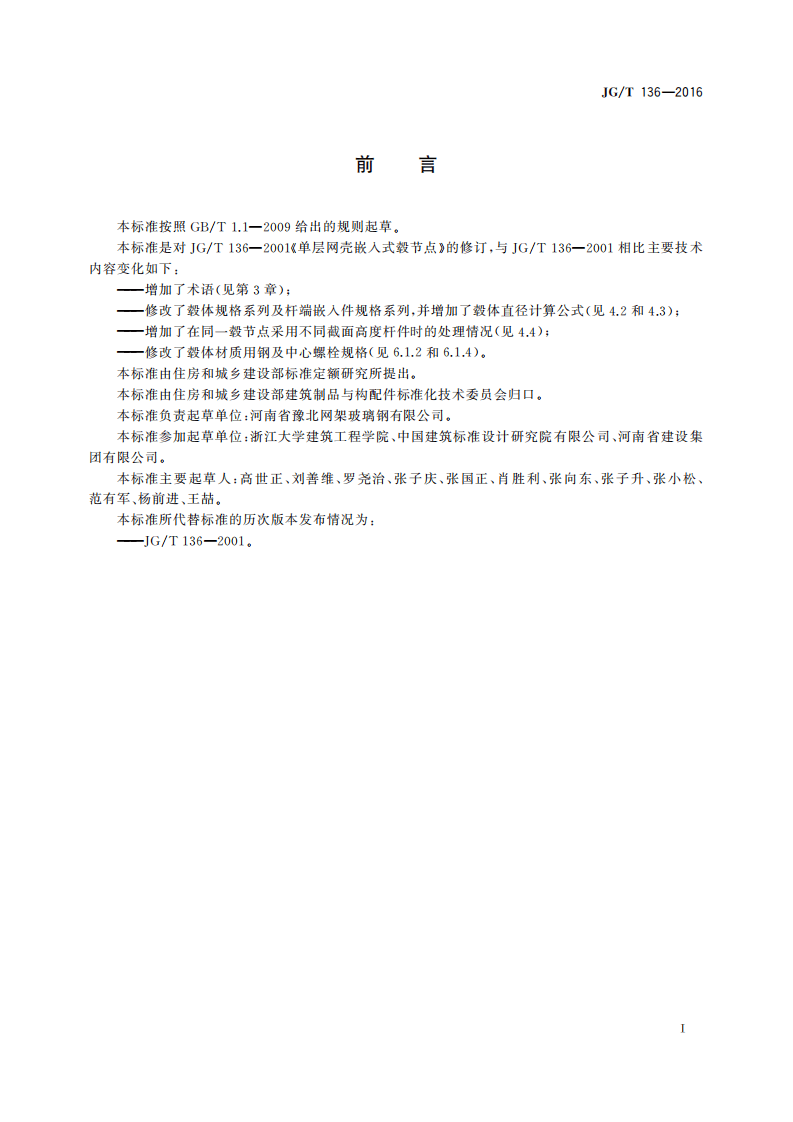

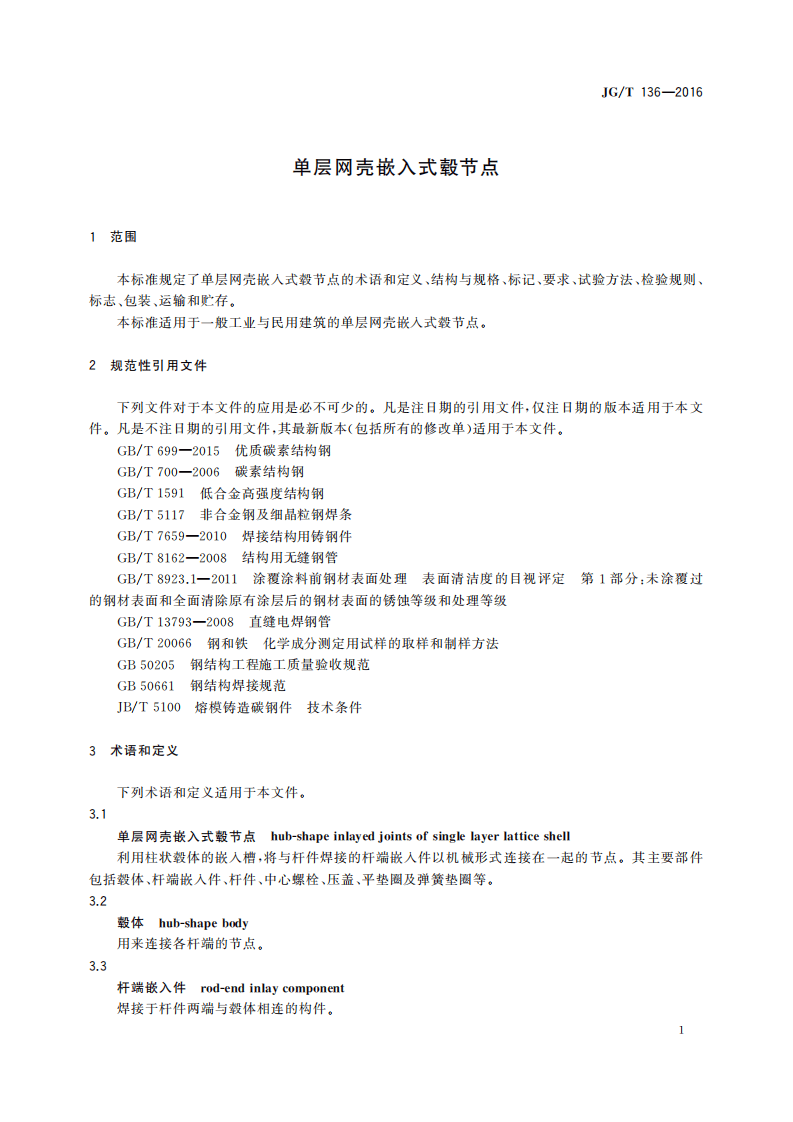

I CS91.060.99 Q 73 中 华人民共和国建筑工业行业标准 J G/T136—2016 代 替JG/T136—2001 单 层网壳嵌入式毂节点 H ub-shapeinlayjoinsofsinglelayerlatticeshells 2 016-06-14发布 2016-12-01实施 中 华人民共和国住房和城乡建设部发布 目 次 前 言 Ⅰ… ……………………………………………………………………………………………………… 1 范围 1… …………………………………………………………………………………………………… 2 规范性引用文件 1… ……………………………………………………………………………………… 3 术语和定义 1… …………………………………………………………………………………………… 4 结构与规格 2… …………………………………………………………………………………………… 5 标记 4… …………………………………………………………………………………………………… 6 要求 4… …………………………………………………………………………………………………… 7 试验方法 6… ……………………………………………………………………………………………… 8 检验规则 10… ……………………………………………………………………………………………… 9 标志、包装、运输和贮存 11… ……………………………………………………………………………… J G/T136—2016 前 言 本标准按照GB/T1.1—2009给出的规则起草。 本 标准是对JG/T136—2001《单层网壳嵌入式毂节点》的修订,与JG/T136—2001相比主要技术 内 容变化如下: — ——增加了术语(见第3章); — ——修改了毂体规格系列及杆端嵌入件规格系列,并增加了毂体直径计算公式(见4.2和4.3); — ——增加了在同一毂节点采用不同截面高度杆件时的处理情况(见4.4); — ——修改了毂体材质用钢及中心螺栓规格(见6.1.2和6.1.4)。 本 标准由住房和城乡建设部标准定额研究所提出。 本 标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本 标准负责起草单位:河南省豫北网架玻璃钢有限公司。 本 标准参加起草单位:浙江大学建筑工程学院、中国建筑标准设计研究院有限公司、河南省建设集 团 有限公司。 本 标准主要起草人:高世正、刘善维、罗尧治、张子庆、张国正、肖胜利、张向东、张子升、张小松、 范 有军、杨前进、王喆。 本 标准所代替标准的历次版本发布情况为: — ——JG/T136—2001。 Ⅰ J G/T136—2016 单 层网壳嵌入式毂节点 1 范围 本 标准规定了单层网壳嵌入式毂节点的术语和定义、结构与规格、标记、要求、试验方法、检验规则、 标 志、包装、运输和贮存。 本 标准适用于一般工业与民用建筑的单层网壳嵌入式毂节点。 2 规范性引用文件 下 列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件 。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 G B/T699—2015 优质碳素结构钢 G
