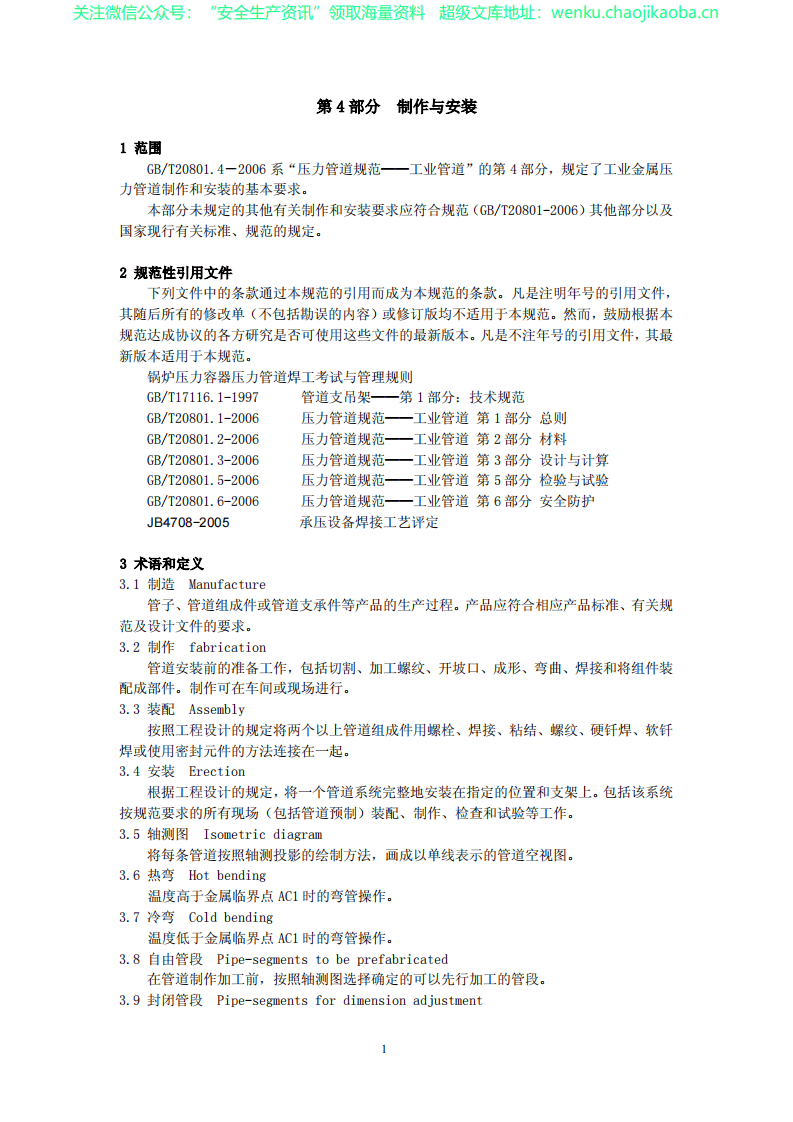

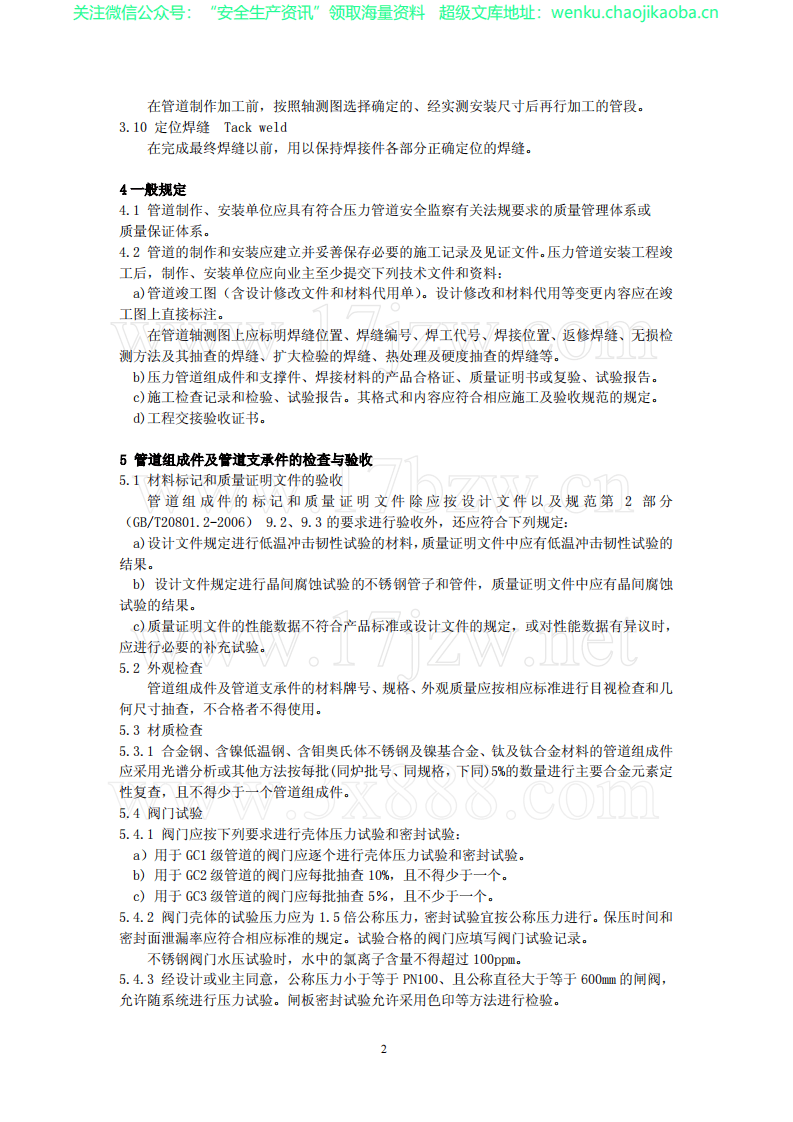

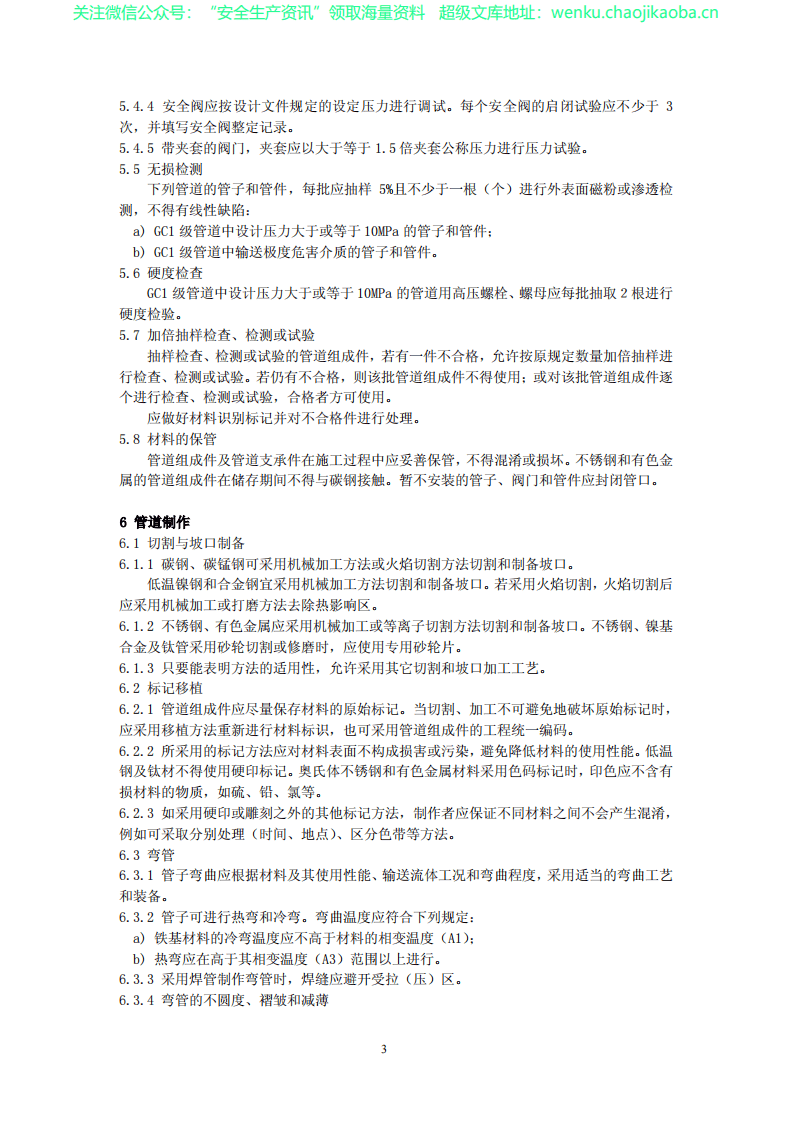

1 第 4 部分 制作与安装 1 范围 GB/T20801.4－2006 系“压力管道规范——工业管道”的第 4 部分，规定了工业金属压 力管道制作和安装的基本要求。 本部分未规定的其他有关制作和安装要求应符合规范（GB/T20801-2006）其他部分以及 国家现行有关标准、规范的规定。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注明年号的引用文件， 其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。然而，鼓励根据本 规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注年号的引用文件，其最 新版本适用于本规范。 锅炉压力容器压力管道焊工考试与管理规则 GB/T17116.1-1997 管道支吊架——第 1 部分：技术规范 GB/T20801.1-2006 压力管道规范——工业管道 第 1 部分 总则 GB/T20801.2-2006 压力管道规范——工业管道 第 2 部分 材料 GB/T20801.3-2006 压力管道规范——工业管道 第 3 部分 设计与计算 GB/T20801.5-2006 压力管道规范——工业管道 第 5 部分 检验与试验 GB/T20801.6-2006 压力管道规范——工业管道 第 6 部分 安全防护 JB4708 -2005 承压设备焊接工艺评定 3 术语和定义 3.1 制造 Manufacture 管子、管道组成件或管道支承件等产品的生产过程。产品应符合相应产品标准、有关规 范及设计文件的要求。 3.2 制作 fabrication 管道安装前的准备工作，包括切割、加工螺纹、开坡口、成形、弯曲、焊接和将组件装 配成部件。制作可在车间或现场进行。 3.3 装配 Assembly 按照工程设计的规定将两个以上管道组成件用螺栓、焊接、粘结、螺纹、硬钎焊、软钎 焊或使用密封元件的方法连接在一起。 3.4 安装 Erection 根据工程设计的规定，将一个管道系统完整地安装在指定的位置和支架上。包括该系统 按规范要求的所有现场（包括管道预制）装配、制作、检查和试验等工作。 3.5 轴测图 Isometric diagram 将每条管道按照轴测投影的绘制方法，画成以单线表示的管道空视图。 3.6 热弯 Hot bending 温度高于金属临界点 AC1 时的弯管操作。 3.7 冷弯 Cold bending 温度低于金属临界点 AC1 时的弯管操作。 3.8 自由管段 Pipe-segments to be prefabricated 在管道制作加工前，按照轴测图选择确定的可以先行加工的管段。 3.9 封闭管段 Pipe-segments for dimension adjustment ¹Øע΢ÐŹ«ÖÚ
