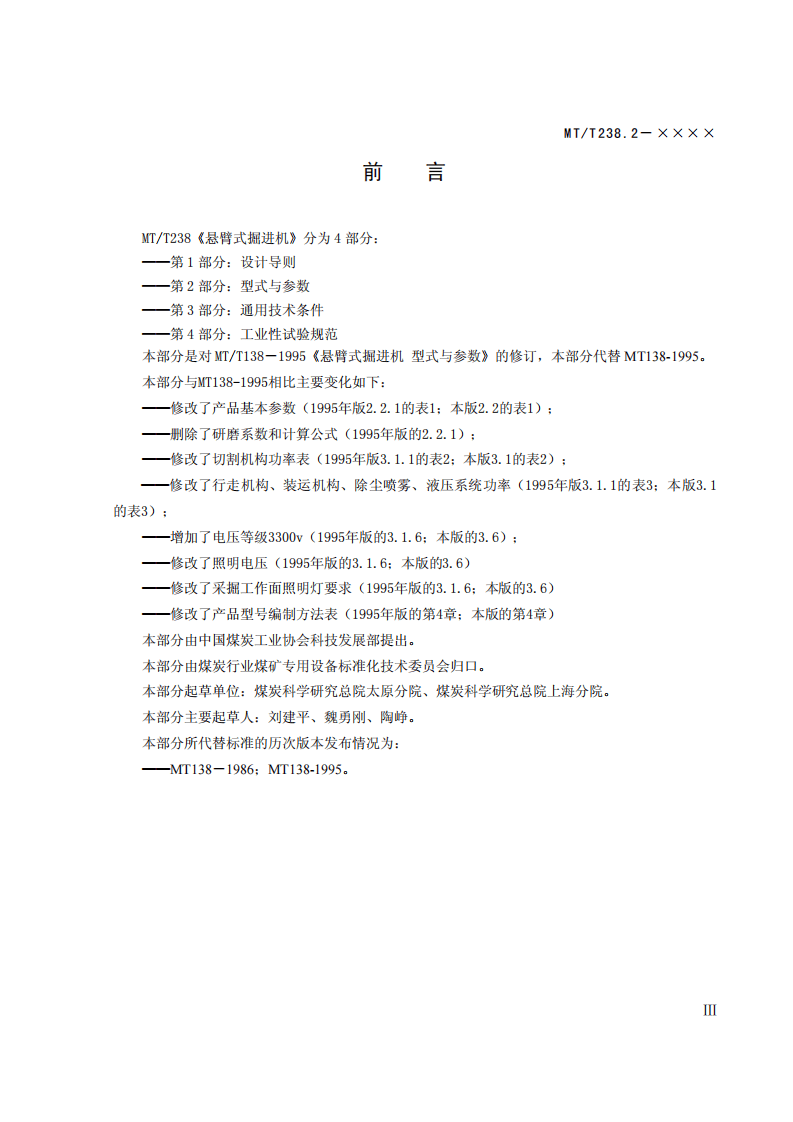

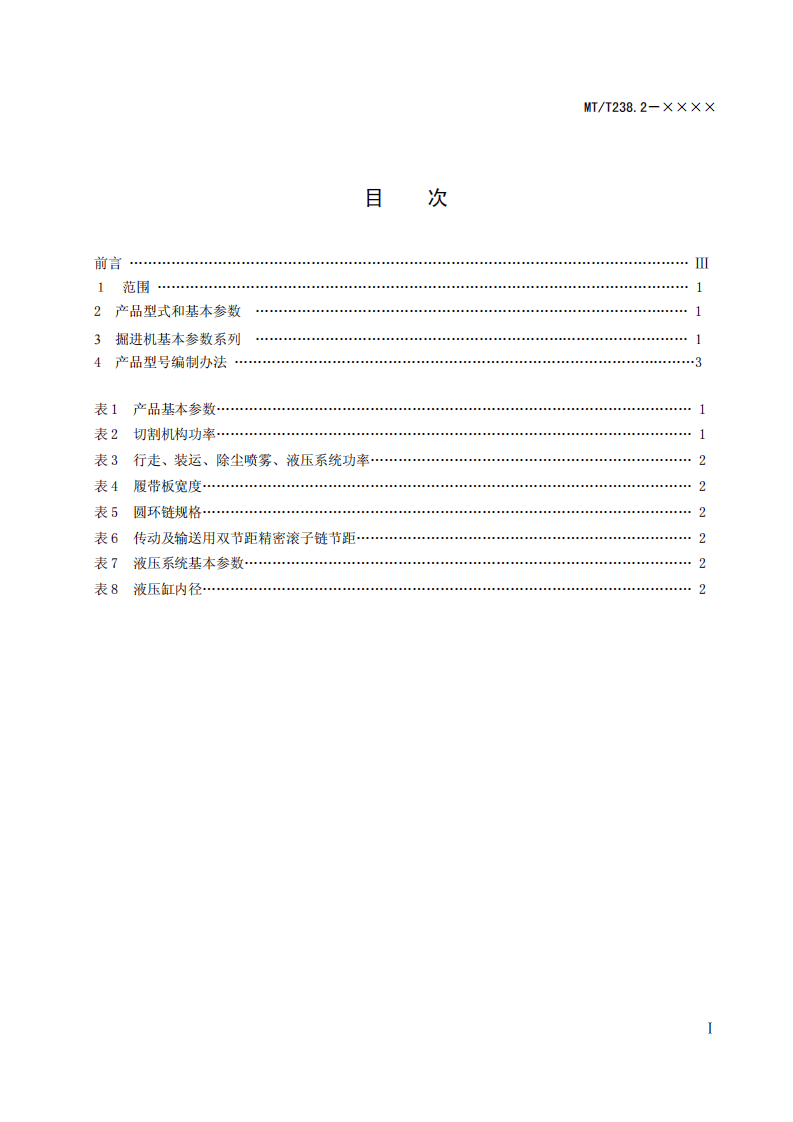

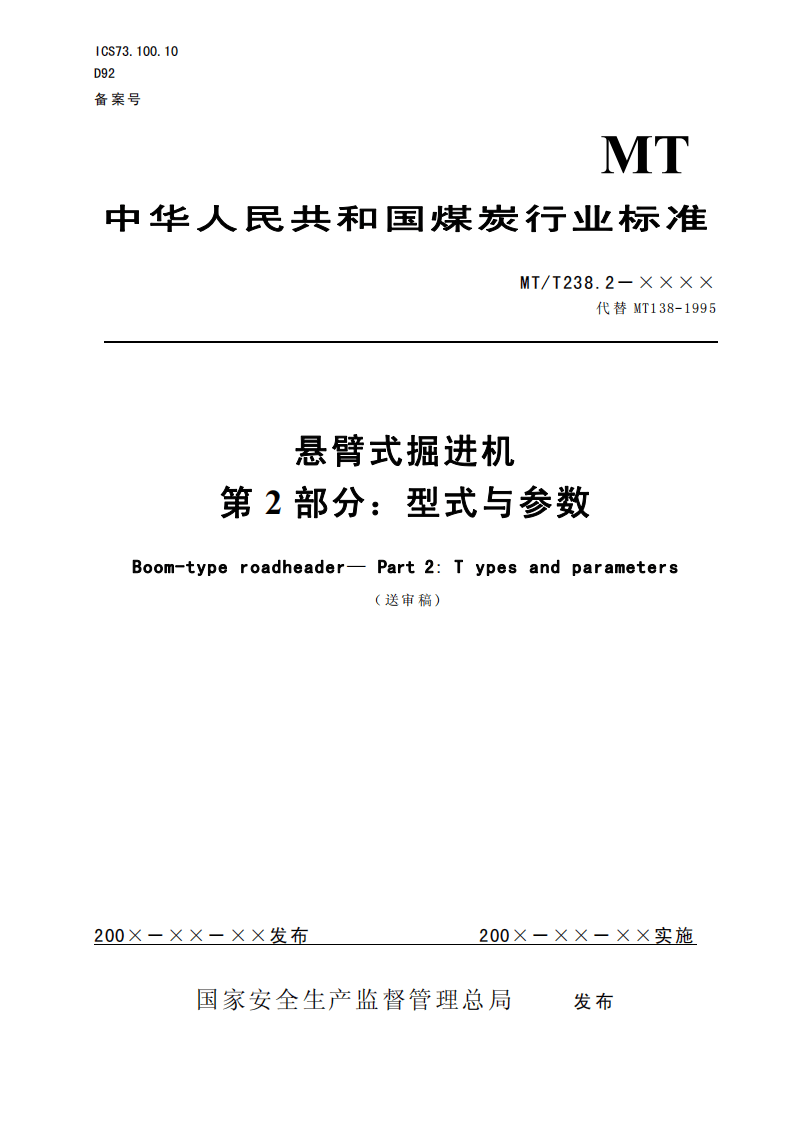

ICS73.100.10 D92 备案号 MT 中华人民共和国煤炭行业标准 MT/T238.2－×××× 代替 MT138-1995 悬臂式掘进机 第2部分：型式与参数 Boom-type roadheader— Part 2: T ypes and parameters （送审稿) 200×－××－××发布 200×－××－××实施 国家安全生产监督管理总局 发布 MT/T238.2－×××× 目 次 前言 ………………………………………………………………………………………………………… Ⅲ １ 范围 …………………………………………………………………………………………………… 1 2 产品型式和基本参数 ………………………………………………………………………………… 1 3 掘进机基本参数系列 ………………………………………………………………………………… 1 4 产品型号编制办法 ………………………………………………………………………………………3 表 1 产品基本参数………………………………………………………………………………………… 1 表 2 切割机构功率………………………………………………………………………………………… 1 表 3 行走、装运、除尘喷雾、液压系统功率…………………………………………………………… 2 表 4 履带板宽度…………………………………………………………………………………………… 2 表 5 圆环链规格…………………………………………………………………………………………… 2 表 6 传动及输送用双节距精密滚子链节距……………………………………………………………… 2 表 7 液压系统基本参数…………………………………………………………………………………… 2 表 8 液压缸内径…………………………………………………………………………………………… 2 Ⅰ MT/T238.2－×××× 前 言 MT/T238《悬臂式掘进机》分为 4 部分： ——第 1 部分：设计导则 ——第 2 部分：型式与参数 ——第 3 部分：通用技术条件 ——第 4 部分：工业性试验规范 本部分是对 MT/T138－1995《悬臂式掘进机 型式与参数》的修订，本部分代替 MT138-1995。 本部分与MT138-1995相比主要变化如下： ──修改了产品基本参数（1995年版2.2.1的表1；本版2.2的表1）； ──删除了研磨系数和计算公式（1995年版的2.2.1）； ──修改了切割机构功率表（1995年版3.1.1的表 2；本版3.1的表2）； ──修改了行走机构、装运机构、除尘喷雾、液压系统功率（ 1995年版3.1.1的表3 ；本版3.1 的表3）； ──增加了电压等级3300v（1995年版的3.1.6；本版的3.6）； ──修改了照明电压（1995年版的3.1.6；本版的3.6） ──修改了采掘工作面照明灯要求（1995年版的3.1.6；本版的3.6） ──修改了产品型号编制方法表（1995
