煤矿用带式输送机接触式逆止器.pdf

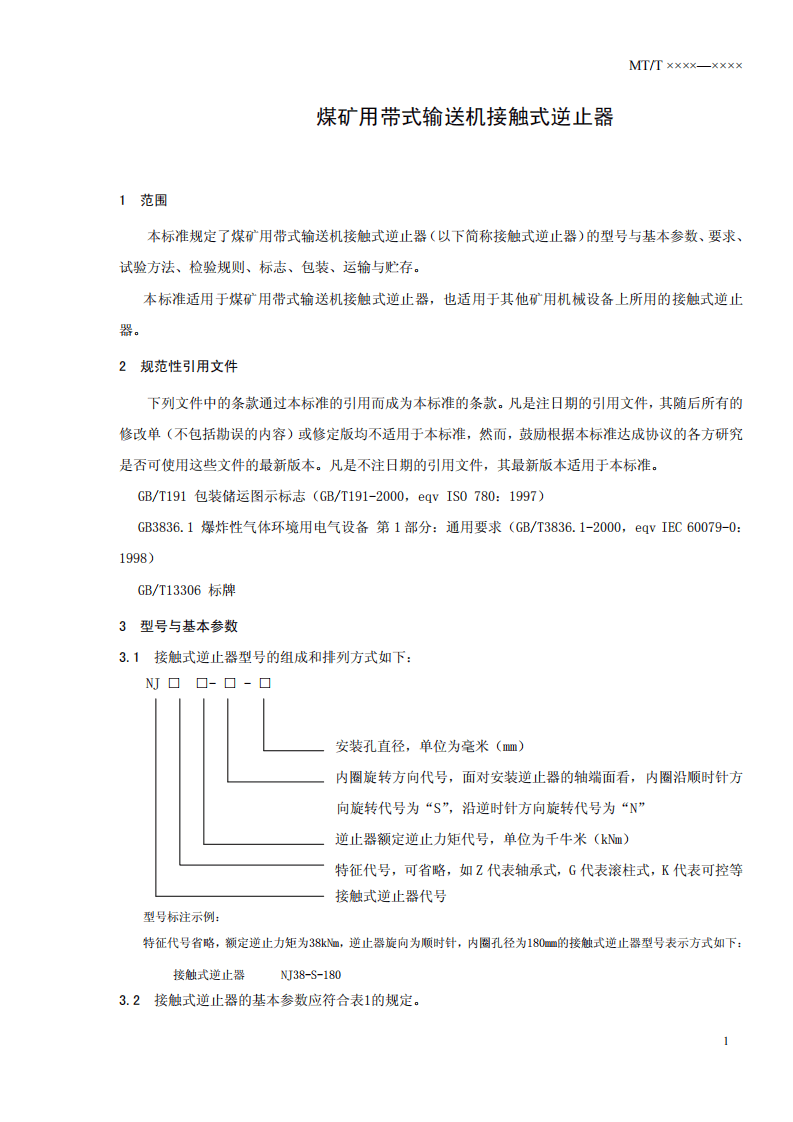

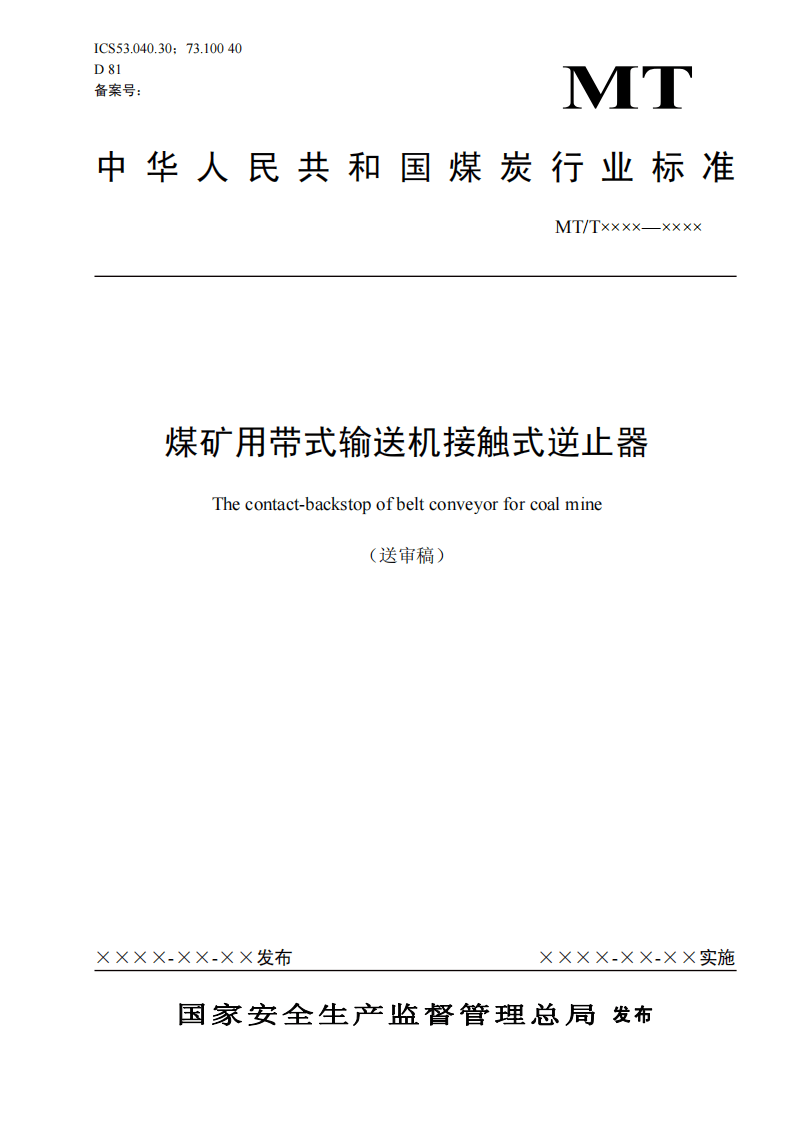

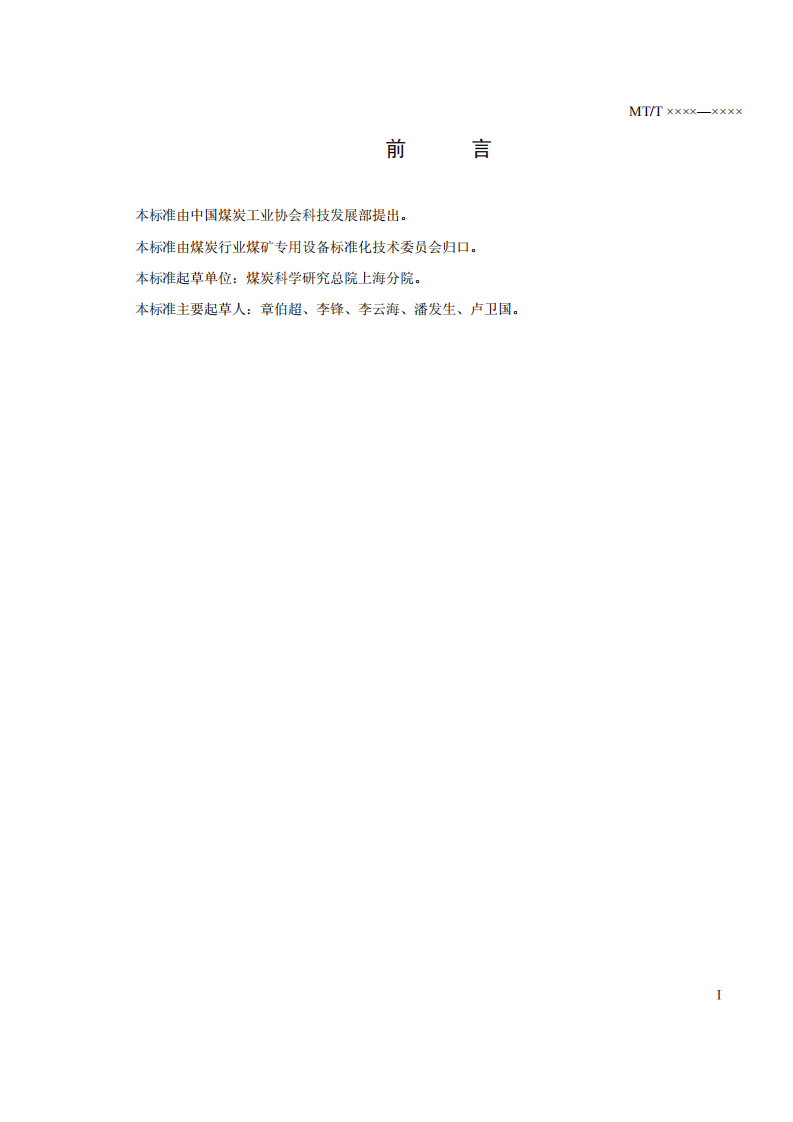

ICS53.040.30；73.100 40 D 81 备案号： 中华人民共和国煤炭行业标准 MT MT/T××××—×××× 煤矿用带式输送机接触式逆止器 The contact-backstop of belt conveyor for coal mine （送审稿） ×××× -××-××发布 ×××× -××-××实施 国家安全生产监督管理总局 发布 MT/T ××××—×××× 前 言 本标准由中国煤炭工业协会科技发展部提出。 本标准由煤炭行业煤矿专用设备标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院上海分院。 本标准主要起草人：章伯超、李锋、李云海、潘发生、卢卫国。 Ⅰ MT/T ××××—×××× 1 煤矿用带式输送机接触式逆止器 1 范围 本标准规定了煤矿用带式输送机接触式逆止器 （以下简称接触式逆止器） 的型号与基本参数、 要求、 试验方法、检验规则、标志、包装、运输与贮存。 本标准适用于煤矿用带式输送机接触式逆止器，也适用于其他矿用机械设备上所用的接触式逆止 器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修定版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T191 包装储运图示标志（GB/T191-2000 ，eqv ISO 780：1997） GB3836.1 爆炸性气体环境用电气设备 第 1 部分：通用要求（GB/T383 6.1-2000，eqv IEC 60079-0： 1998） GB/T13306 标牌 3 型号与基本参数 3.1 接触式逆止器型号的组成和排列方式如下： NJ □ □- □ - □ 安装孔直径，单位为毫米（mm） 内圈旋转方向代号，面对安装逆止器的轴端面看，内圈沿顺时针方 向旋转代号为“S” ，沿逆时针方向旋转代号为“N” 逆止器额定逆止力矩代号，单位为千牛米（kNm） 特征代号，可省略，如 Z 代表轴承式，G 代表滚柱式，K 代表可控等 接触式逆止器代号 型号标注示例： 特征代号省略，额定逆止力矩为38kNm，逆止器旋向为顺时针，内圈孔径为180mm的接触式逆止器型号表示方式如下： 接触式逆止器 NJ38-S-180 3.2 接触式逆止器的基本参数应符合表1的规定。 MT/T ××××—×××× 2 表1 型号 额定逆止力矩 Nm 内圈最高转速 r/min 安装孔径范围 mm NJ1.6 1 600 150 50～65 NJ2.5 2 500 150 60～75 NJ6 6 000 150 70～85 NJ8 8 000 150 80～95 NJ11
