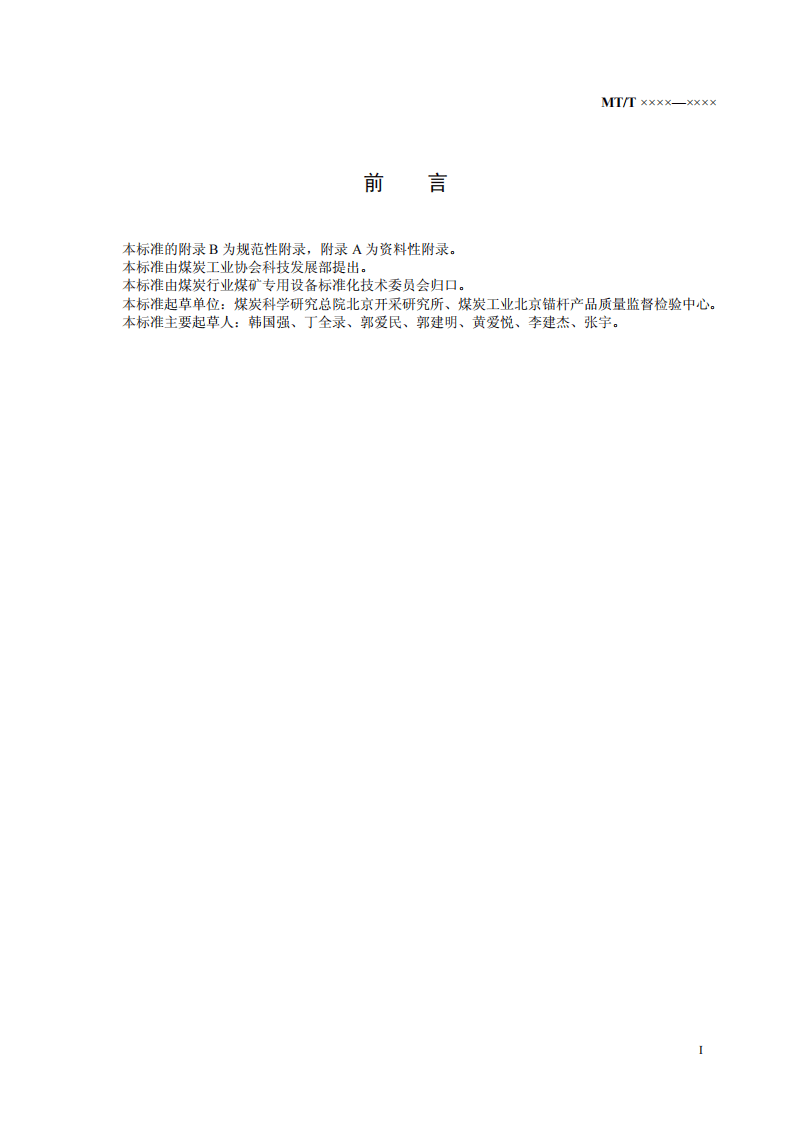

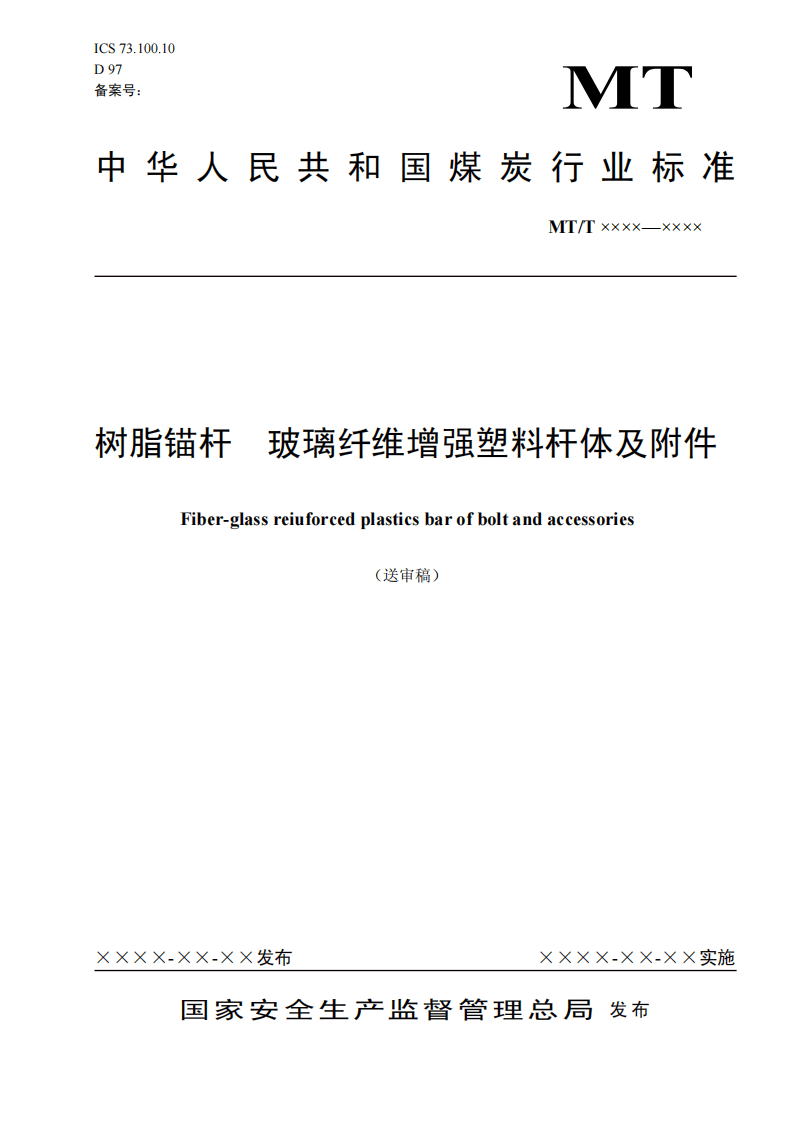

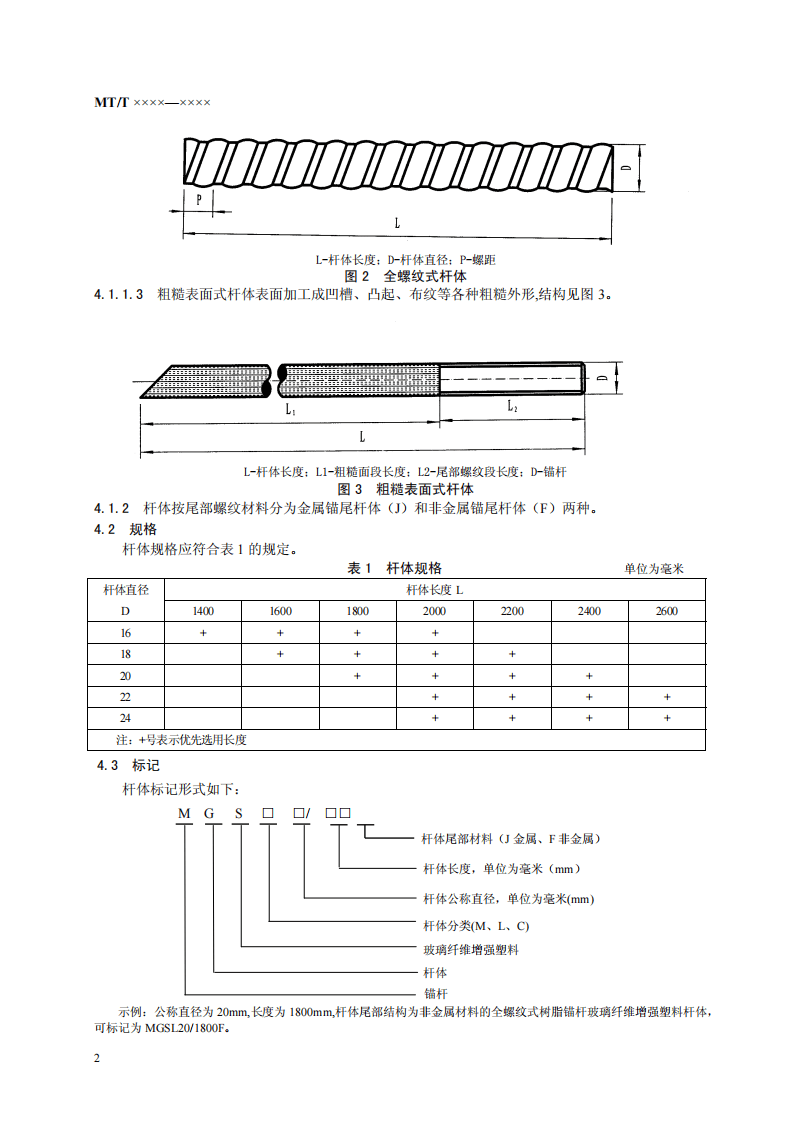

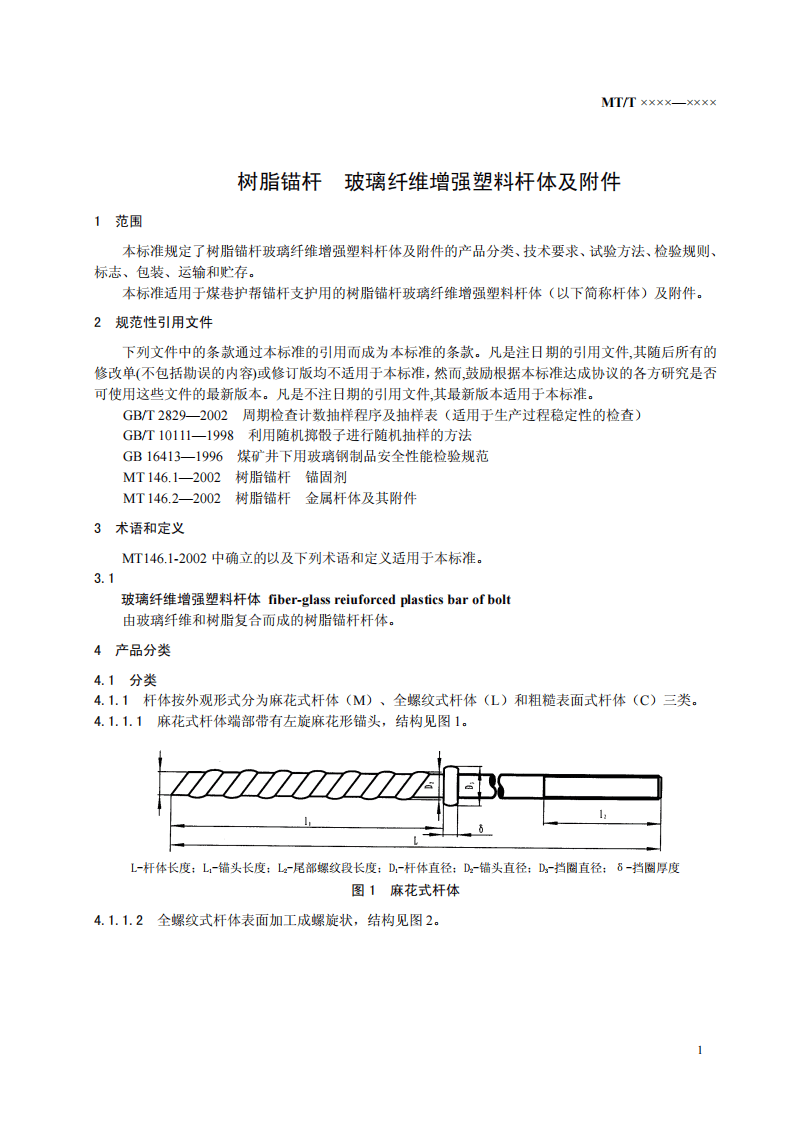

ICS 73.100.10 D 97 备案号： 中华人民共和国煤炭行业标准 MT MT/T ××××—×××× 树脂锚杆 玻璃纤维增强塑料杆体及附件 Fiber-glass reiuforced plastics bar of bolt and accessories （送审稿） ×××× -××-××发布 ×××× -××-××实施 国家安全生产监督管理总局 发布 MT/T ××××—×××× I 前 言 本标准的附录 B为规范性附录，附录 A为资料性附录。 本标准由煤炭工业协会科技发展部提出。 本标准由煤炭行业煤矿专用设备标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院北京开采研究所、煤炭工业北京锚杆产品质量监督检验中心。 本标准主要起草人：韩国强、丁全录、郭爱民、郭建明、黄爱悦、李建杰、张宇。 MT/T ××××—×××× 1 树脂锚杆 玻璃纤维增强塑料杆体及附件 1 范围 本标准规定了树脂锚杆玻璃纤维增强塑料杆体及附件的产品分类、 技术要求、 试验方法、 检验规则、 标志、包装、运输和贮存。 本标准适用于煤巷护帮锚杆支护用的树脂锚杆玻璃纤维增强塑料杆体（以下简称杆体）及附件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件 ,其随后所有的 修改单(不包括勘误的内容 )或修订版均不适用于本标准， 然而,鼓励根据本标准达成协议的各方研究是否 可使用这些文件的最新版本。凡是不注日期的引用文件 ,其最新版本适用于本标准。 GB/T 2829—2002 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB/T 10111—1998 利用随机掷骰子进行随机抽样的方法 GB 16413—1996 煤矿井下用玻璃钢制品安全性能检验规范 MT 146.1—2002 树脂锚杆 锚固剂 MT 146.2—2002 树脂锚杆 金属杆体及其附件 3 术语和定义 MT146.1-2002中确立的以及下列术语和定义适用于本标准。 3.1 玻璃纤维增强塑料杆体 fiber-glass reiuforced plastics bar of bolt 由玻璃纤维和树脂复合而成的树脂锚杆杆体。 4 产品分类 4.1 分类 4.1.1 杆体按外观形式分为麻花式杆体（ M）、全螺纹式杆体（ L）和粗糙表面式杆体（ C）三类。 4.1.1.1 麻花式杆体端部带有左旋麻花形锚头，结构见图 1。 L-杆体长度；L 1-锚头长度；L 2-尾部螺纹段长度；D 1-杆体直径；D 2-锚头直径；D 3-挡圈直径；δ-挡圈厚度 图 1 麻花式杆体 4.1.1.2 全螺纹式杆体表面加工成螺旋状，结构见图 2。 MT/T ××××—×××× 2 L-杆体长度；D-杆体直径；P-螺距 图 2 全螺纹式杆体 4.1.1.3 粗糙表
