HG 2486-1993 家用煤气软管

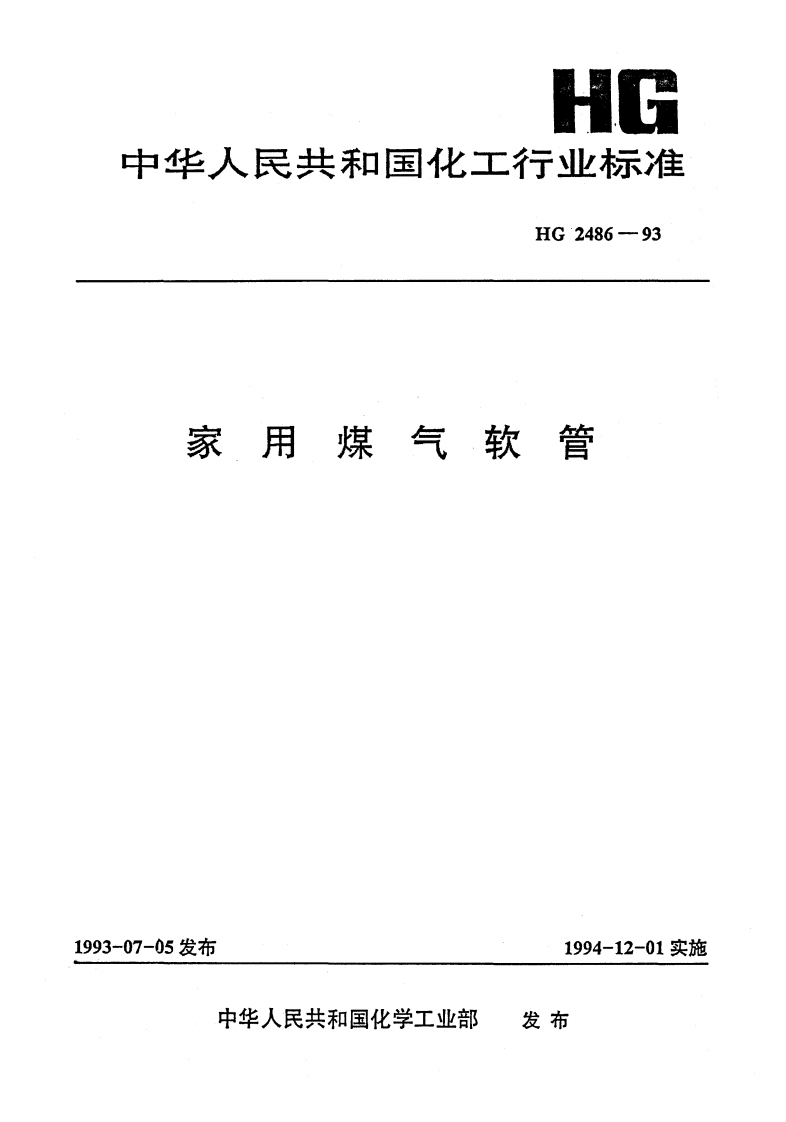

H.G 中华人民共和国化工行业标准 HG.2486-93 家用煤气软管 1993-07-05 发布 1994-12-01 实施 中华人民共和国化学工业部 发布 中华人民共和国化工行业标准 HG 2486-93 家用煤气软管 1主题内窑与适用范围 本标准规定了家用煤气软管的技术要求、试验方法和检验规则等. 本标准适用于家用煤气、波化石油气、天然气减压装置的截流阅与燃烧器具之间相连接的软管- 2引用标准 GB/T 1690 硫化橡胶耐液体试验方法 GB/T 5564 胶管低温弯曲试验方法 GB/T 5565 胶管弯曲试验方法 GB/T 9576 橡胶、塑料软管和软管组合件选择、贮存、使用和维修指南 GB/T 9577 橡胶、塑料软管和软管组合件标志、包装和运输规则 3产品结构、材料、尺寸和产品标记 3.1 软管的结构 a. 单层:其颜色为黑色，表面光滑; b. 双层:内肢层、外跤层双层结构的软管其外肢层为桔黄色并带有与轴线平行的四槽花纹;‘ C. 三层:内胶层 J中胶层、外胶层三层结构的软管，其外胶层为桔黄色并带有与轴线平行的四 槽花纹. 3.2 软管的材料，为橡胶或热塑性材料. 3.3 软管的尺寸与公差，应符合表 1的规定. 表 1 公称内径 肢层厚度 尺寸 公盏，土 厚度 公盏，土 9 0.4 3.0 ‘ 13 O. S 3.3 注:特殊规格应由供需~方协商解决. 3.4 软管的长度可由使用方提出，经制造方同意确定，长度公差为软管全长的土 1%. 3.5产品标记 标记内容:名称、规格、标准号. 0.3 0.3 mm 中华人民共和国化学工业部 1993-07-05 批准 1994-12-01 实施 HG 2486-93 L 代规名准晶晶标产产 … 4技术要求 4.1 外观 软管壁厚应均匀一致、元气泡、杂质、裂痕、海棉状和其它影响使用的缺陷- 4.2 软管使用环境温度 树脂管为 -10-70t; 橡胶管为 -10-90t. 4.3气密性 软管在 0.1MPa的压力下进行气密性试验时，保持 1m恤不应漏气- 4.4 酣压性能 软管在 0.2MPa 的压力下进行耐压性能试验时，保持 1min不应有泄漏或破裂现象- 4.5 弯曲性能 软管在 5倍公称内径为最小弯曲半径进行试验时，不应出现塌陷现象- 4.6低温弯曲性能 ‘软管在 -10t条件下，以 10倍公称内径为最小弯曲半径进行试验时，不得出现龟裂，待试祥在 室温下恢复到环境温度(不少于 3的进行气密性试验，应无泄漏现象- 4.7 耐掖体性能 用软管内外胶层(或胶料)的试摔在 23土2t室温下漫洒在 120号气油中. 24h后其试样的重量 变化不大于土 10%. 4.8气体透过试验 用长度为 900mm 的软管作试样，向其通人含丙烧 98%以上的气体，在试样中施加 55.99kPa 压力，通气 24h后，测 6h内透过试样
