矿用窄轨架线式工矿电机车技术条件.pdf

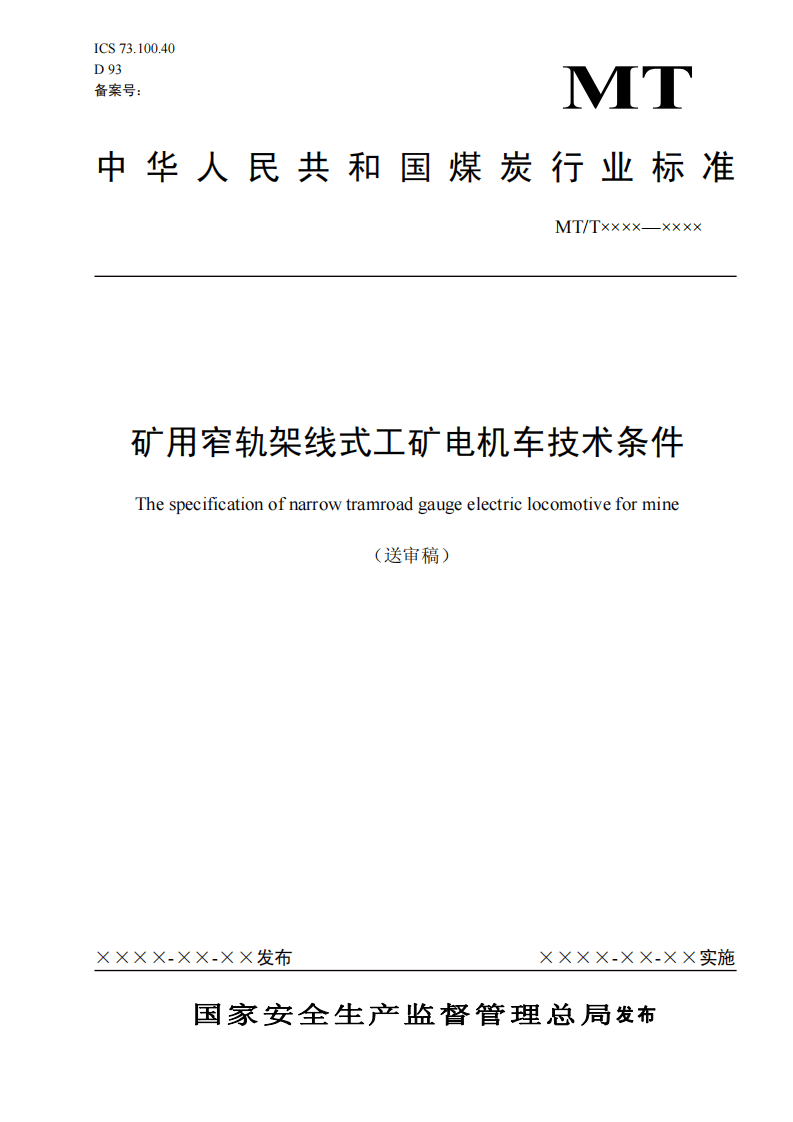

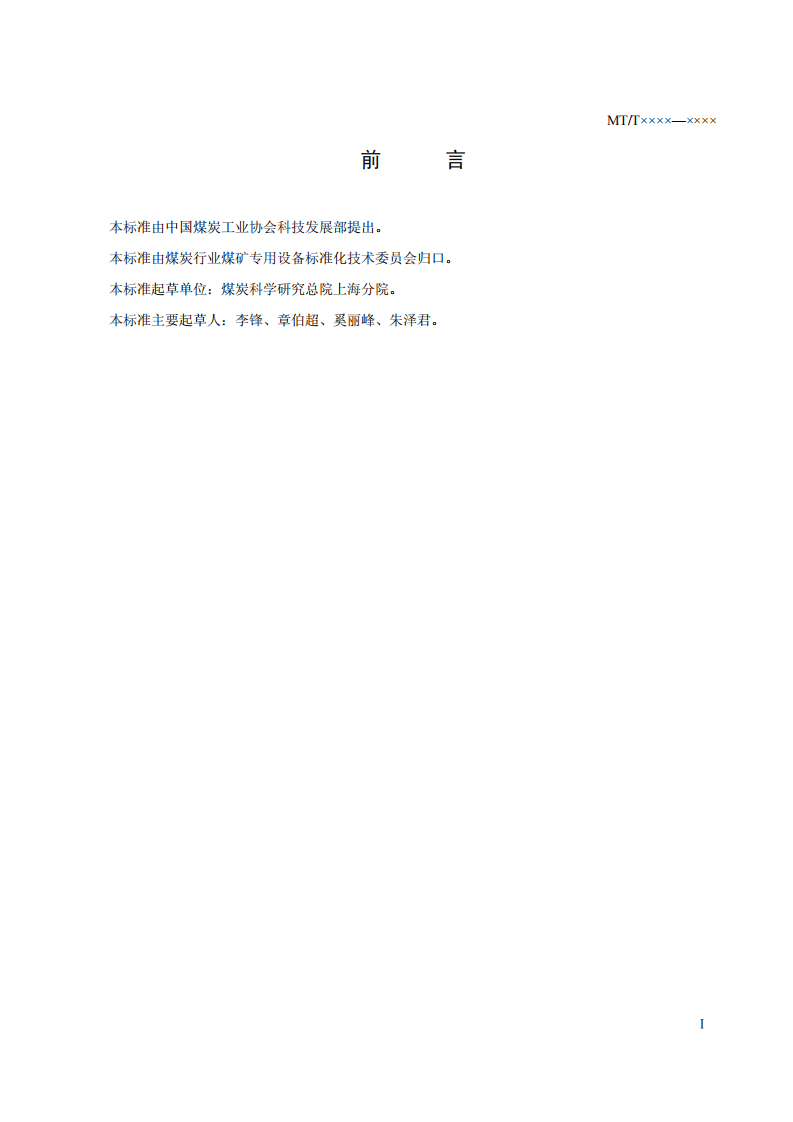

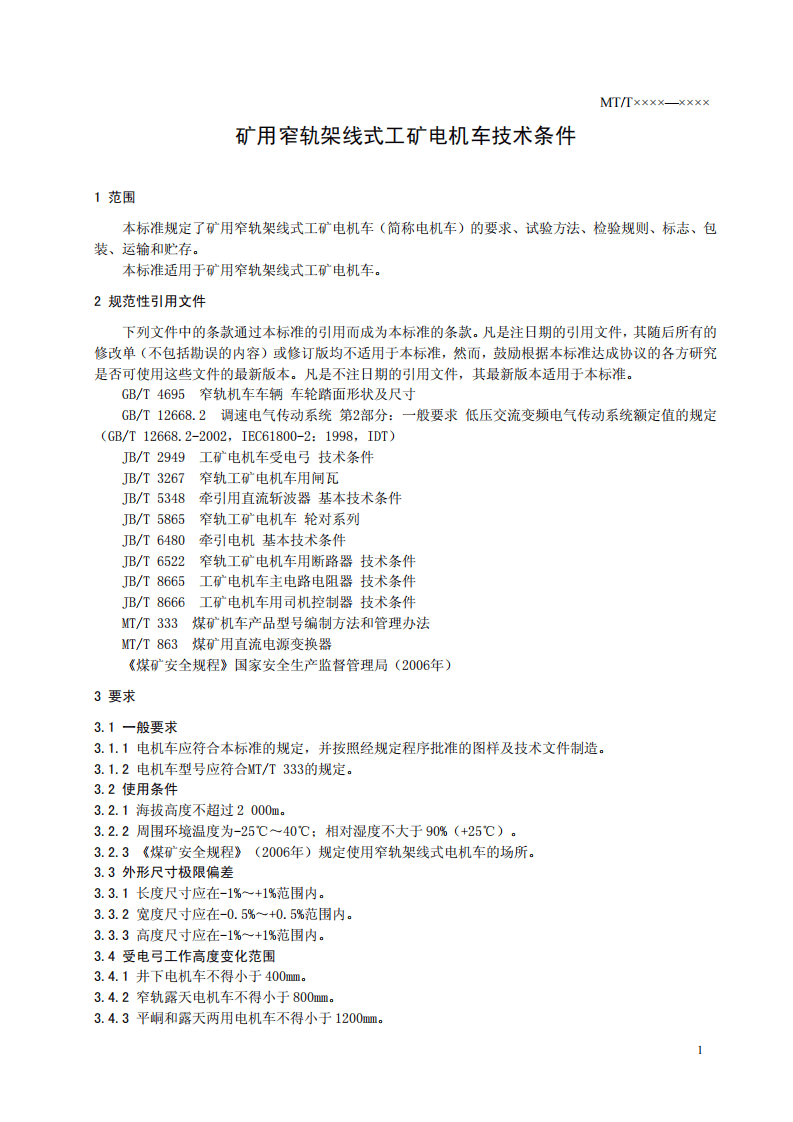

ICS 73.100.40 D 93 备案号： 中华人民共和国煤炭行业标准 MT MT/T××××—×××× 矿用窄轨架线式工矿电机车技术条件 The specification of narrow tramroad gauge electric locomotive for mine （送审稿） ×××× -××-××发布 ×××× -××-××实施 国家安全生产监督管理总局 发布 MT/T××××—×××× 前 言 本标准由中国煤炭工业协会科技发展部提出。 本标准由煤炭行业煤矿专用设备标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院上海分院。 本标准主要起草人：李锋、章伯超、奚丽峰、朱泽君。 Ⅰ MT/T××××—×××× 1 矿用窄轨架线式工矿电机车技术条件 1 范围 本标准规定了矿用窄轨架线式工矿电机车（简称电机车）的要求、试验方法、检验规则、标志、包 装、运输和贮存。 本标准适用于矿用窄轨架线式工矿电机车。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 4695 窄轨机车车辆 车轮踏面形状及尺寸 GB/T 12668.2 调速电气传动系统 第2部分：一般要求 低压交流变频电气传动系统额定值的规定 （GB/T 12668.2-2002，IEC61800-2：1998，IDT） JB/T 2949 工矿电机车受电弓 技术条件 JB/T 3267 窄轨工矿电机车用闸瓦 JB/T 5348 牵引用直流斩波器 基本技术条件 JB/T 5865 窄轨工矿电机车 轮对系列 JB/T 6480 牵引电机 基本技术条件 JB/T 6522 窄轨工矿电机车用断路器 技术条件 JB/T 8665 工矿电机车主电路电阻器 技术条件 JB/T 8666 工矿电机车用司机控制器 技术条件 MT/T 333 煤矿机车产品型号编制方法和管理办法 MT/T 863 煤矿用直流电源变换器 《煤矿安全规程》国家安全生产监督管理局（2006年） 3 要求 3.1 一般要求 3.1.1 电机车应符合本标准的规定，并按照经规定程序批准的图样及技术文件制造。 3.1.2 电机车型号应符合MT/T 333的规定。 3.2 使用条件 3.2.1 海拔高度不超过 2 000m。 3.2.2 周围环境温度为-25℃～40℃；相对湿度不大于 90%（+25℃）。 3.2.3 《煤矿安全规程》（2006年）规定使用窄轨架线式电机车的场所。 3.3 外形尺寸极限偏差 3.3.1 长度尺寸应在-1%～+1%范围内。 3.3.2 宽度尺寸应在-0.5%
