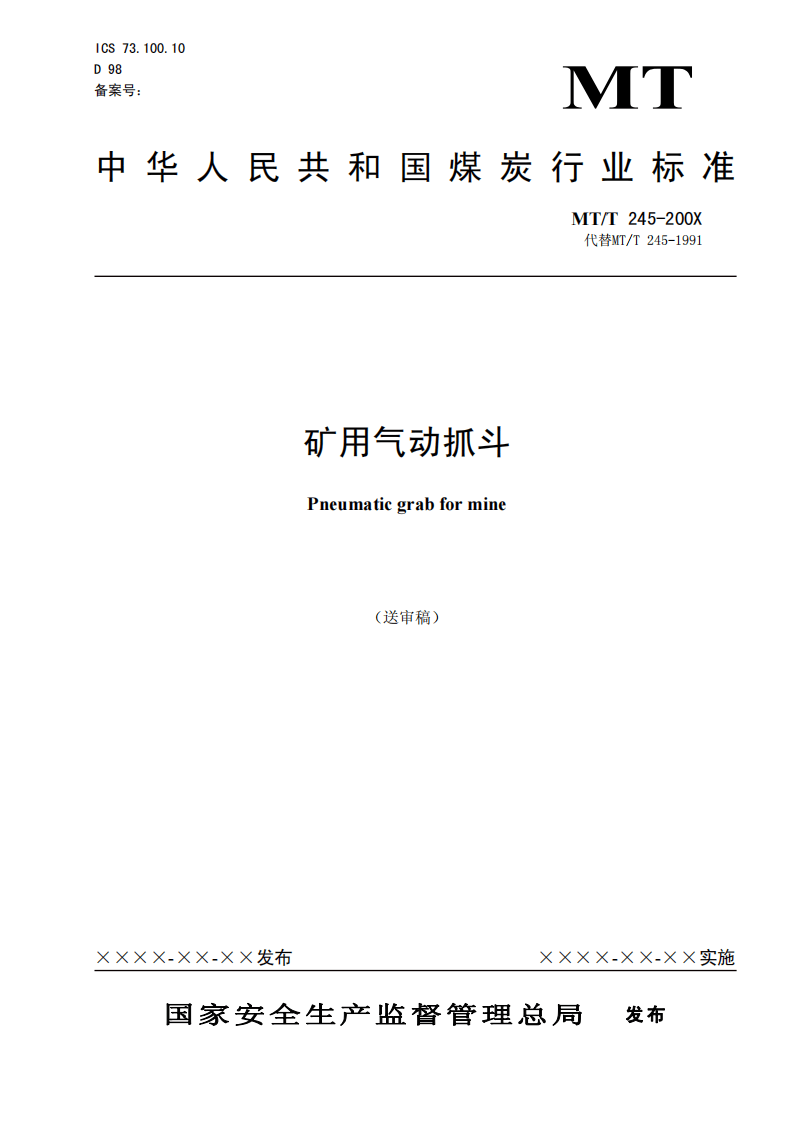

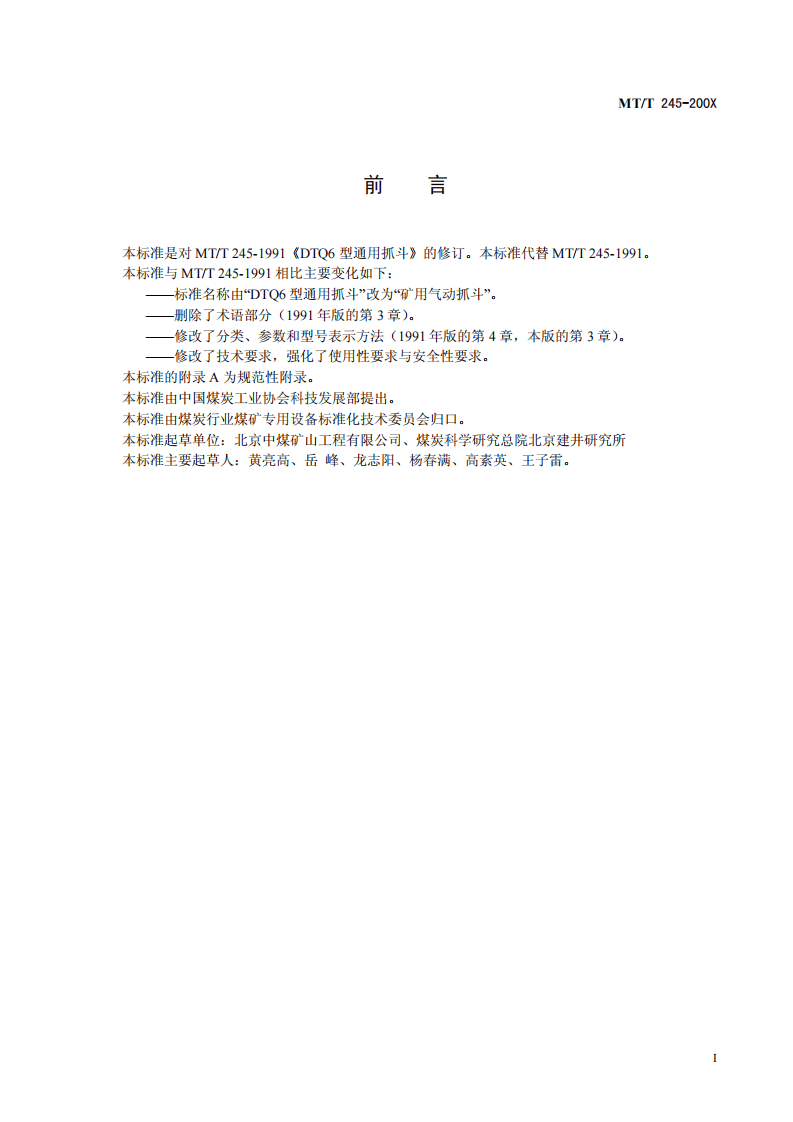

nICS 73.100.10 D 98 备案号： 中华人民共和国煤炭行业标准 MT MT/T 245-200X 代替MT/T 245-1991 矿用气动抓斗 Pneumatic grab for mine （送审稿） ×××× -××-××发布 ×××× -××-××实施 国家安全生产监督管理总局 发布 MT/T 245-200X I 前 言 本标准是对 MT/T 245-1991《DTQ6型通用抓斗》的修订。本标准代替 MT/T 245-1991。 本标准与 MT/T 245-1991相比主要变化如下： ——标准名称由 “DTQ6型通用抓斗 ”改为“矿用气动抓斗 ”。 ——删除了术语部分（ 1991年版的第 3章）。 ——修改了分类、参数和型号表示方法（ 1991年版的第 4章，本版的第 3章）。 ——修改了技术要求，强化了使用性要求与安全性要求。 本标准的附录 A为规范性附录。 本标准由中国煤炭工业协会科技发展部提出。 本标准由煤炭行业煤矿专用设备标准化技术委员会归口。 本标准起草单位：北京中煤矿山工程有限公司、煤炭科学研究总院北京建井研究所 本标准主要起草人：黄亮高、岳 峰、龙志阳、杨春满、高素英、王子雷。 MT/T 245-200X 1 矿用气动抓斗 1 范围 本标准规定了矿用气动抓斗（以下简称抓斗）的分类、参数和型号、技术要求、安全性要求、试验 方法、检验规则、标志、包装、运输和贮存。 本标准适用于煤矿及其它矿山立井开凿用抓岩设备的抓斗。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 825 一般起重用吊环螺钉（ GB/T 825-1988，neq ISO 3266：1984） GB/T 10111 利用随机数骰子进行随机抽样的方法 GB/T 11345 钢焊缝手工超声波探伤方法和探伤结果分级 JB 4730-1994 压力容器无损检测 JB/T 8108.2-1999 起重用短环链 用于葫芦和其它起重设备的 T（8）级校准链条 JB/T 8112 一般起重用锻造卸扣 D型卸扣和弓形卸扣（ JB/T 8112-1999，eqv ISO 2415：1987） 3 分类、参数和型号 3.1 分类 根据结构型式抓斗分为钟罩式和吊链式，其结构型式和主要零部件分别见图 1和图2。 3.2 参数 抓斗应按表 1规定的项目给出基本性能参数。 表1 基本性能参数 参 数 名 称 单 位 参 数 值 公称斗容 m 3 0.2 0.4 0.6 0.8 1 工作气压 MPa 0.5～0.63 一次抓岩循环耗气量 m 3 /per
