测定镜质体反射率的显微镜光度计技术条件.pdf

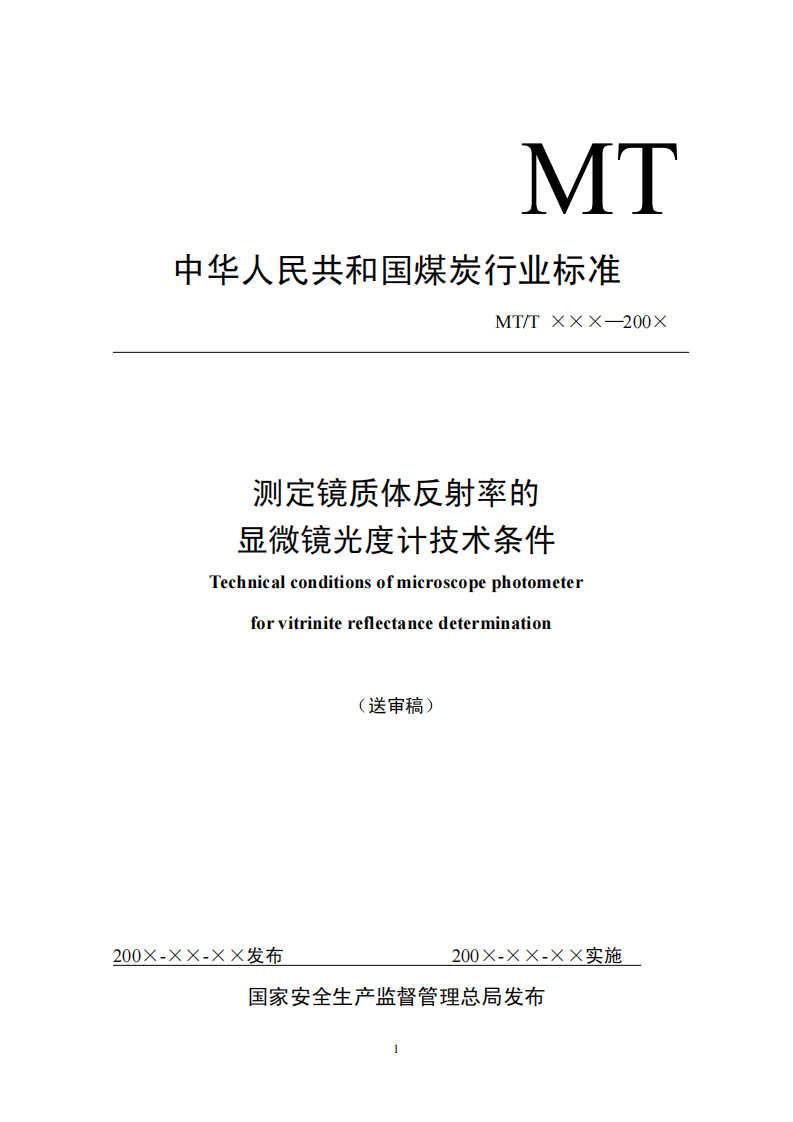

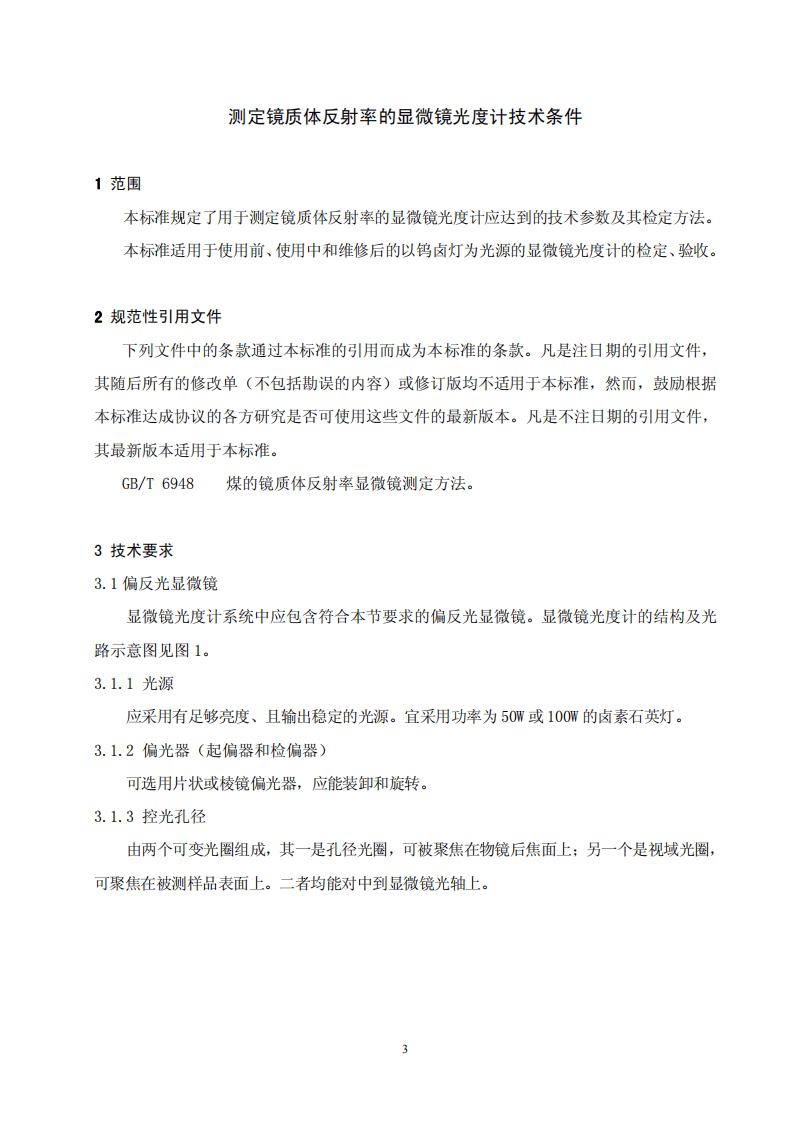

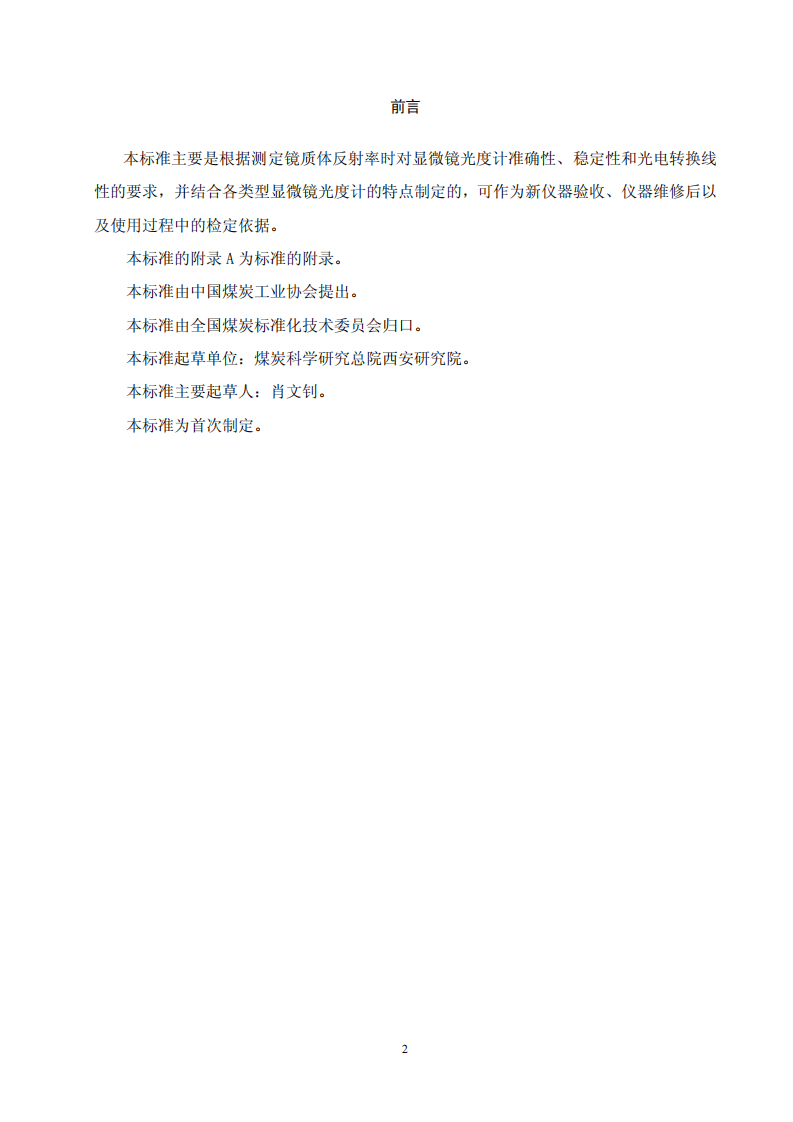

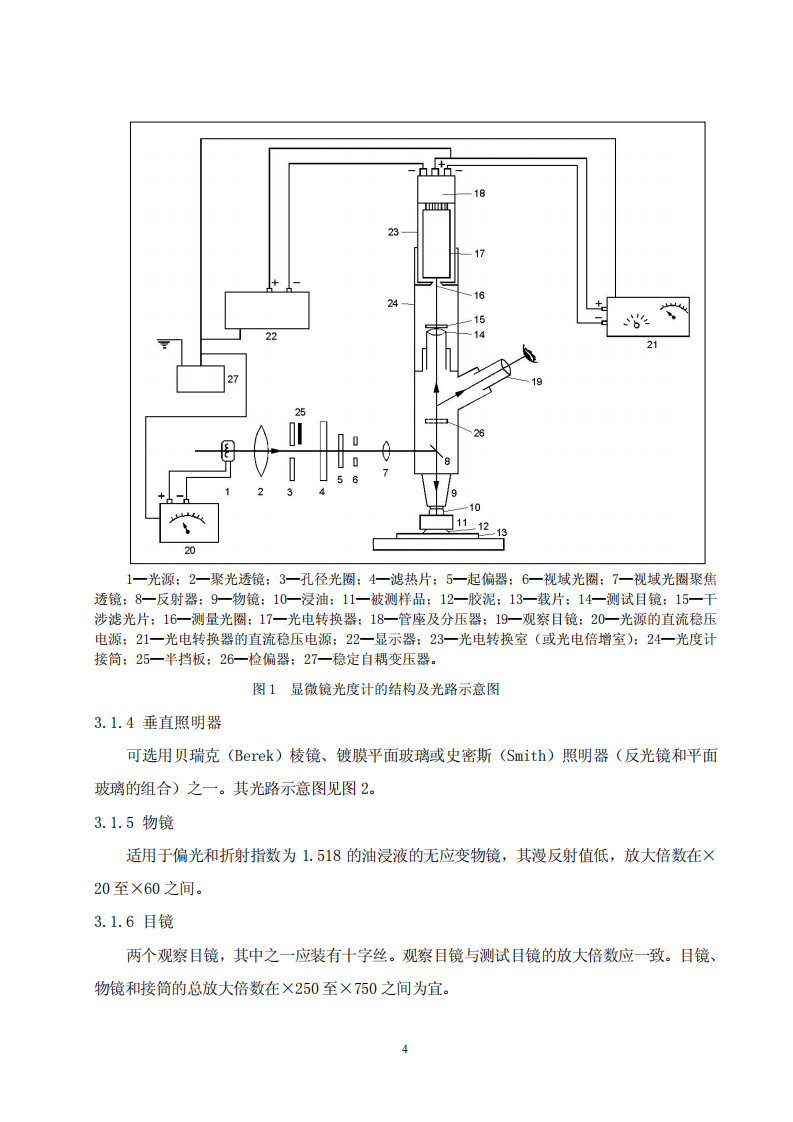

1 MT 中华人民共和国煤炭行业标准 MT/T ×××— 200× 测定镜质体反射率的 显微镜光度计技术条件 Technical conditions of microscope photometer for vitrinite reflectance determination （送审稿） 200×-××-××发布 200×-××-××实施 国家安全生产监督管理总局发布 2 前言 本标准主要是根据测定镜质体反射率时对显微 镜光度计准确性、稳定性和光电转换线 性的要求，并结合各类型显微镜光度计的特点制定的，可作为新仪器验收、仪器维修后以 及使用过程中的检定依据。 本标准的附录 A 为标准的附录。 本标准由中国煤炭工业协会提出。 本标准由全国煤炭标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院西安研究院。 本标准主要起草人：肖文钊。 本标准为首次制定。 3 测定镜质体反射率的显微镜光度计技术条件 1 范围 本标准规定了用于测定镜质体反 射率的显微镜光度计应达到 的技术参数及其检定方法。 本标准适用于使用前、 使用中和维修后的以钨卤灯为光 源的显微镜光度计的检定、 验收。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本 标准的条款。凡是注日期的引用文件， 其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据 本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件， 其最新版本适用于本标准。 GB/T 6948 煤的镜质体反射率显微镜测定方法。 3 技术要求 3.1 偏反光显微镜 显微镜光度计系统中应包含符合本节要求的偏反光显微镜。显微镜光度计的结构及光 路示意图见图 1。 3.1.1 光源 应采用有足够亮度、且输出稳定的光源。宜采用功率为 50W 或 100W 的卤素石英灯。 3.1.2 偏光器（起偏器和检偏器） 可选用片状或棱镜偏光器 ，应能装卸和旋转。 3.1.3 控光孔径 由两个可变光圈组成，其一是孔径光圈，可被 聚焦在物镜后焦面上；另 一个是视域光圈， 可聚焦在被测样品表面上。二者 均能对中到显微镜光轴上。 4 1—光源；2—聚光透镜；3—孔径光圈；4—滤热片；5—起偏器；6—视域光圈；7—视域光圈聚焦 透镜；8—反射器；9—物镜；10—浸油；11—被测样品；12—胶泥；13—载片；14—测试目镜；15—干 涉滤光片；16—测量光圈；17—光电转换器；18—管座及分压器；19—观察目镜；20—光源的直流稳压 电源；21—光电转换器的直流稳压电源；22—显示器；2
