DLT1221-2013 互感器综合特性测试仪通用技术条件.pdf

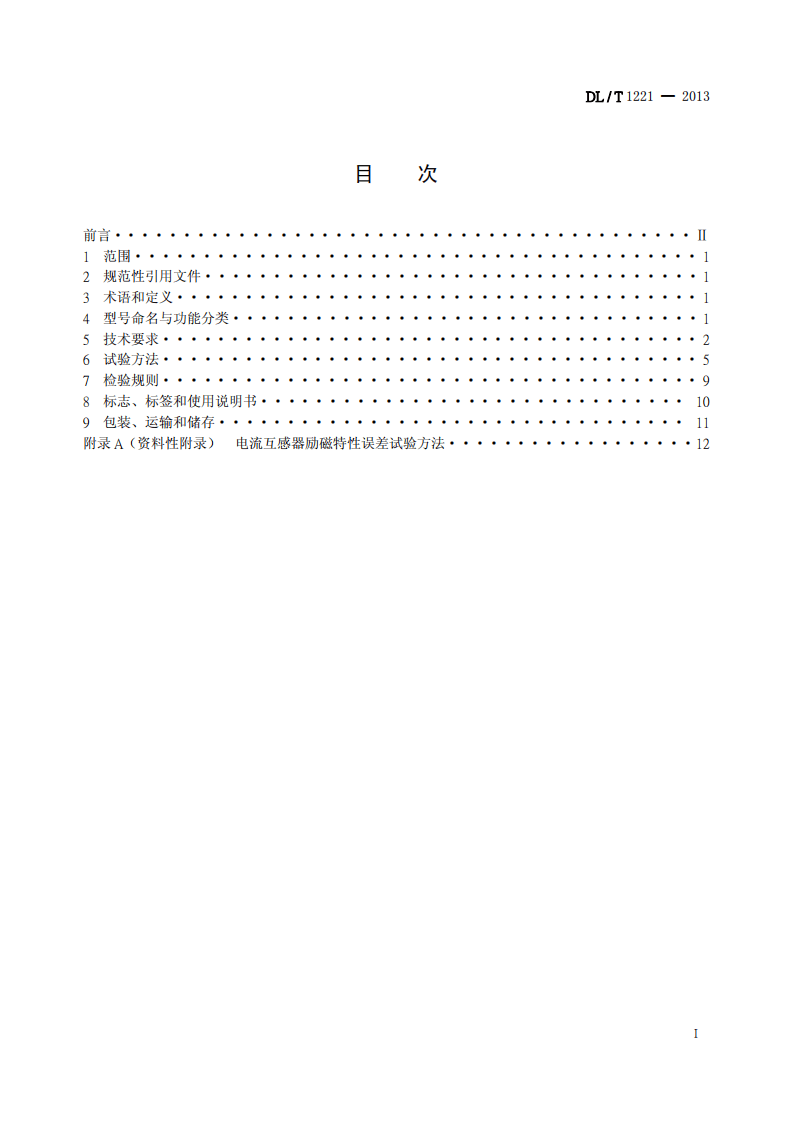

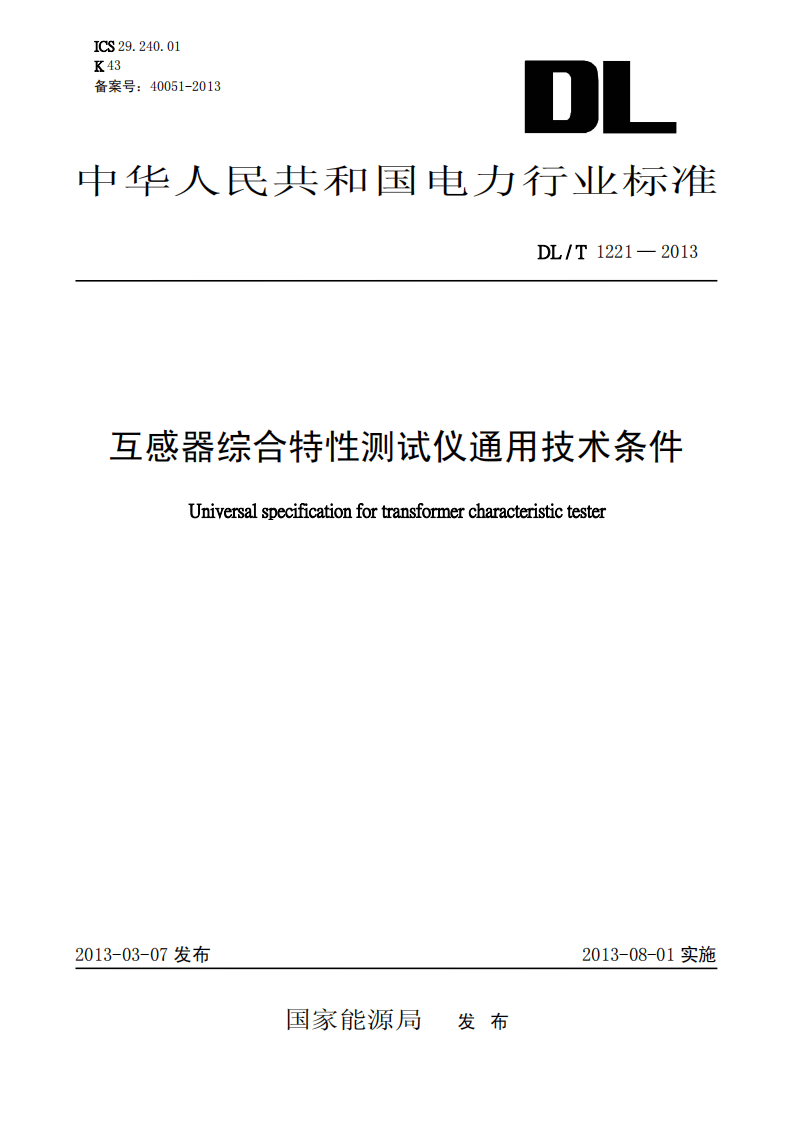

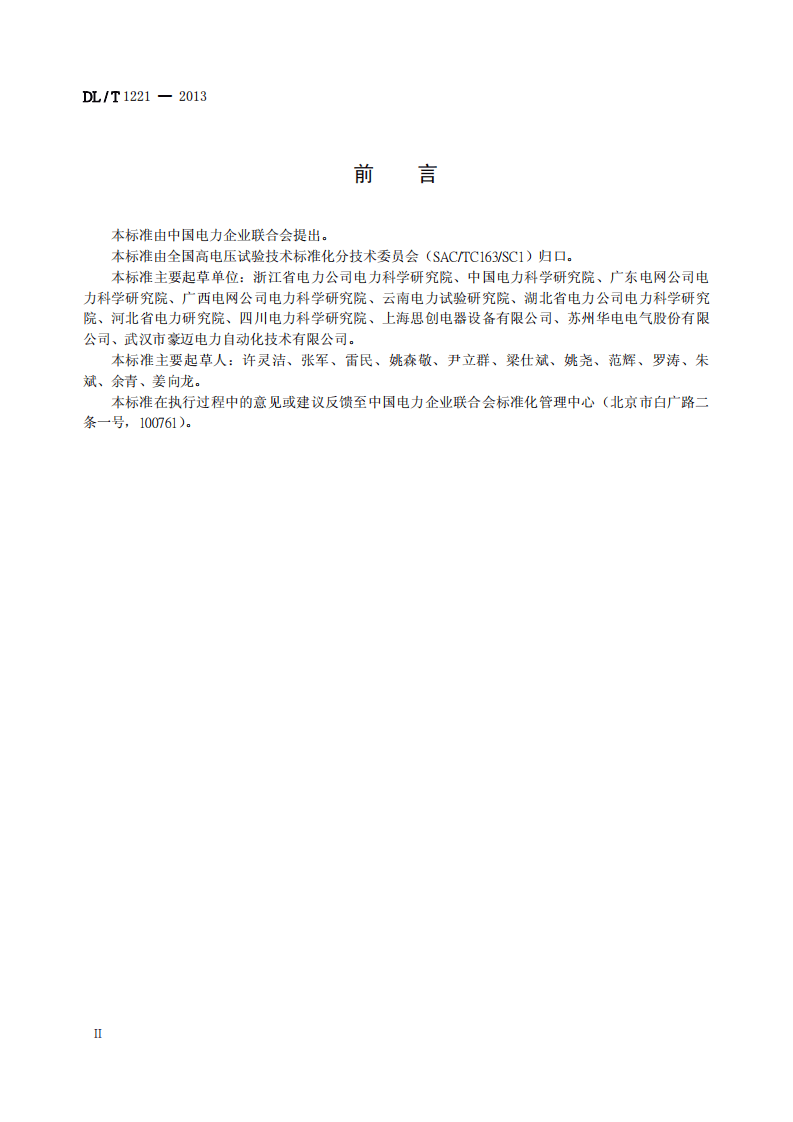

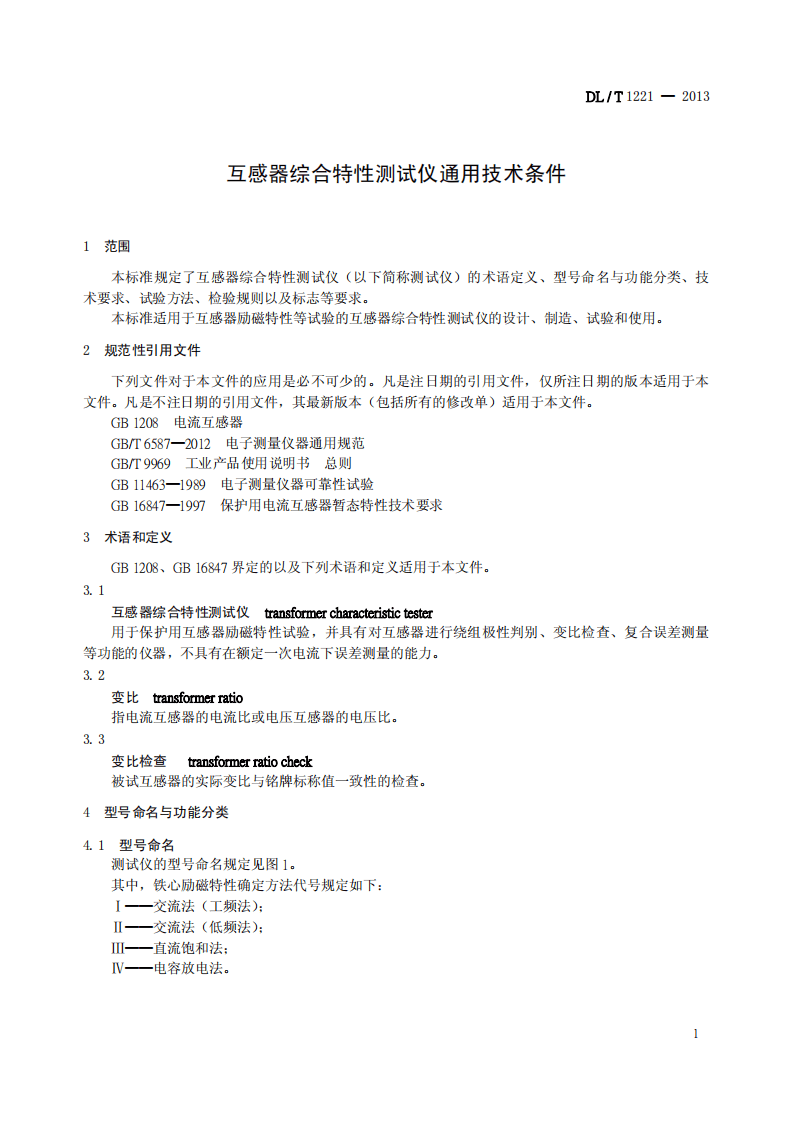

ICS29.240.01 K43 备案号： 40051-2013 中华人民共和国电力行业标 准 DL/T1221—2013 互感器综合特性测试仪通用技术条件 Universalspecificationfortransformercharacteristictester 2013-03-07发布 2013-08-01实施 国家能源局 发布 DL/T1221—2013 I 目 次 前言·········································· Ⅱ 1范围········································· 1 2规范性引用文件 ···································· 1 3术语和定义 ······································ 1 4型号命名与功能分类 ·································· 1 5技术要求 ······································· 2 6试验方法 ······································· 5 7检验规则 ······································· 9 8标志、标签和使用说明书 ······························· 10 9包装、运输和储存 ·································· 11 附录A（资料性附录） 电流互感器励磁特性误差试验方法 ·················· 12 DL/T1221—2013 II 前 言 本标准由中国电力企业联合会提出。 本标准由全国高电压试验技术标准化分技术委员会（ SAC/TC163/SC1）归口。 本标准主要起草单位：浙江省电力公司电力科学研究院、中国电力科学研究院、广东电网公司电 力科学研究院、广西电网公司电力科学研究院、云南电力试验研究院、湖北省电力公司电力科学研究 院、河北省电力研究院、四川电力科学研究院、上海思创电器设备有限公司、苏州华电电气股份有限 公司、武汉市豪迈电力自动化技术有限公司。 本标准主要起草人：许灵洁、张军、雷民、姚森敬、尹立群、梁仕斌、姚尧、范辉、罗涛、朱 斌、余青、姜向龙。 本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二 条一号， 100761）。 DL/T1221—2013 1 互感器综合特性测试仪通用技术条件 1范围 本标准规定了互感器综合特性测试仪（以下简称测试仪）的术语定义、型号命名与功能分类、技 术要求、试验方法、检验规则以及标志等要求。 本标准适用于互感器励磁特性等试验的互感器综合特性测试仪的设计、制造、试验和使用。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本 文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB1208电流互感器 GB/T6587—2012电子测量仪器通用规范 GB/T9969工业产品使用说明书
