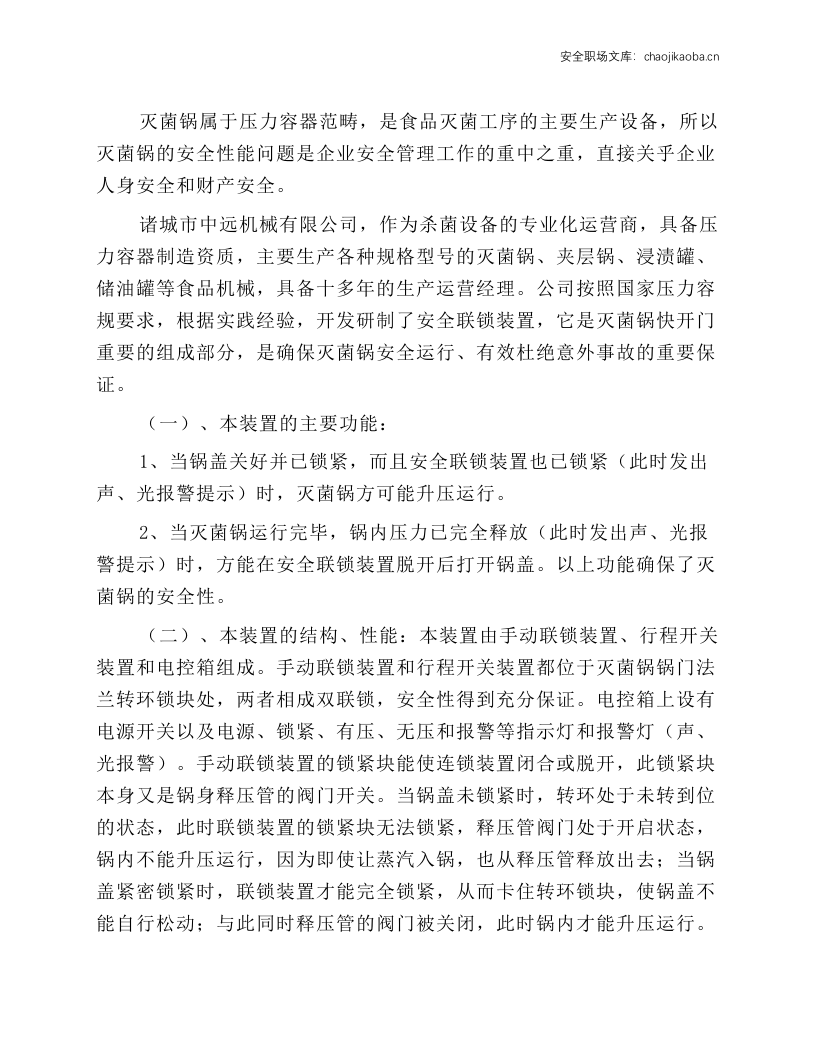

灭菌锅属于压力容器范畴，是食品灭菌工序的主要生产设备，所以灭菌锅的安全性能问题是企业安全管理工作的重中之重，直接关乎企业人身安全和财产安全。 诸城市中远机械有限公司，作为杀菌设备的专业化运营商，具备压力容器制造资质，主要生产各种规格型号的灭菌锅、夹层锅、浸渍罐、储油罐等食品机械，具备十多年的生产运营经理。公司按照国家压力容规要求，根据实践经验，开发研制了安全联锁装置，它是灭菌锅快开门重要的组成部分，是确保灭菌锅安全运行、有效杜绝意外事故的重要保证。 （一）、本装置的主要功能： 1、当锅盖关好并已锁紧，而且安全联锁装置也已锁紧（此时发出声、光报警提示）时，灭菌锅方可能升压运行。 2、当灭菌锅运行完毕，锅内压力已完全释放（此时发出声、光报警提示）时，方能在安全联锁装置脱开后打开锅盖。以上功能确保了灭菌锅的安全性。 （二）、本装置的结构、性能：本装置由手动联锁装置、行程开关装置和电控箱组成。手动联锁装置和行程开关装置都位于灭菌锅锅门法兰转环锁块处，两者相成双联锁，安全性得到充分保证。电控箱上设有电源开关以及电源、锁紧、有压、无压和报警等指示灯和报警灯（声、光报警）。手动联锁装置的锁紧块能使连锁装置闭合或脱开，此锁紧块本身又是锅身释压管的阀门开关。当锅盖未锁紧时，转环处于未转到位的状态，此时联锁装置的锁紧块无法锁紧，释压管阀门处于开启状态，锅内不能升压运行，因为即使让蒸汽入锅，也从释压管释放出去；当锅盖紧密锁紧时，联锁装置才能完全锁紧，从而卡住转环锁块，使锅盖不能自行松动；与此同时释压管的阀门被关闭，此时锅内才能升压运行。 （三）灭菌锅安全联锁装置的操作方法和报警功能： 1、扳开电控箱电源开关，电源指示灯亮；此时锅内处于无压状态，无压指示灯亮，同时，屏幕显示锅内无压； 2、关闭锅门，显示屏显示锅门已锁紧，把手动联锁装置闭合，显示屏显示手动联锁装置已到位，安全措施已到位，可以升压运行，同时，声光报警提示；打开三通阀至充气位，密封垫充气，可以升压运行； 3、锅内压力上升到0.004Mpa时，有压指示灯亮，并伴有声光报警，显示屏显示锅内有压，表示灭菌锅正处于有压运行状态； 4、在锅内有压力的状态下，如误将充气三通阀扳至排气位置时，锅内气压将通过阀门进入法兰充气槽密封充气垫，不会对密封造成泄漏。如误将手动联锁装置的锁紧块下拨（此时蒸汽从释压管释出），操作违章，须马上纠正； 5、当杀菌阶段结束并完成降温冷却，
