脱碳岗位操作规程.docx

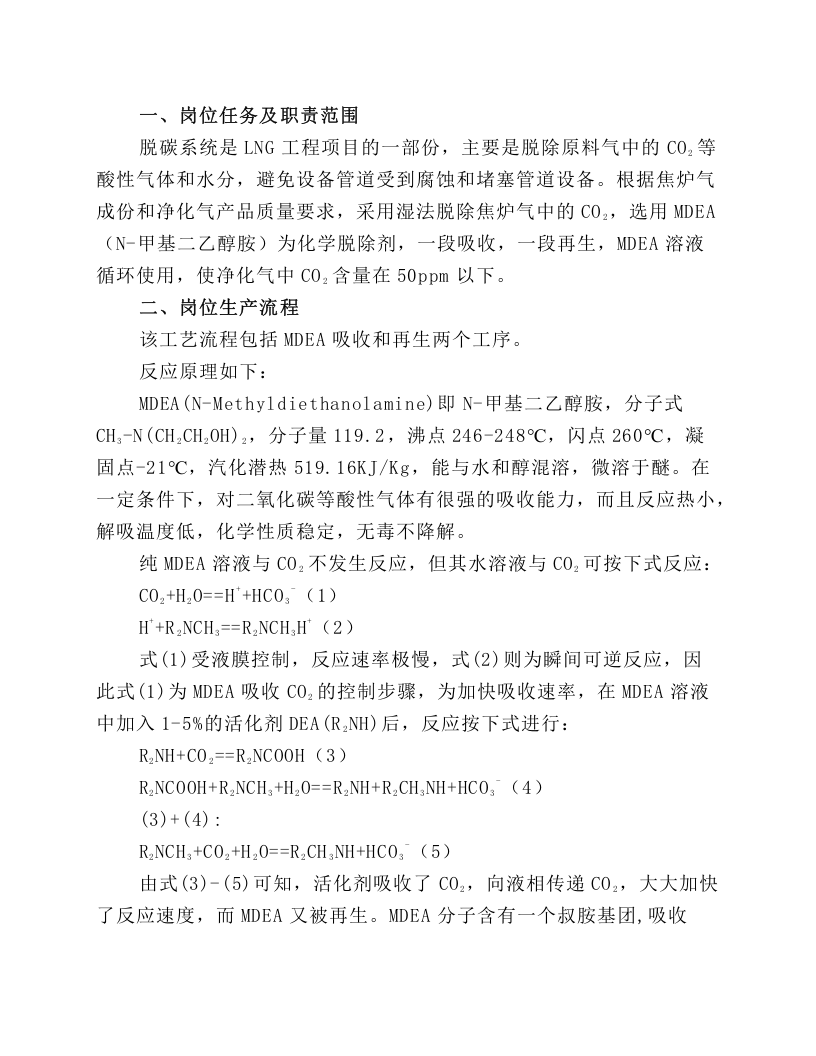

一、岗位任务及职责范围 脱碳系统是 LNG 工程项目的一部份，主要是脱除原料气中的 CO 2 等酸性气体和水分，避免设备管道受到腐蚀和堵塞管道设备。根据焦炉气成份和净化气产品质量要求，采用湿法脱除焦炉气中的 CO 2 ，选用 MDEA （ N- 甲基二乙醇胺）为化学脱除剂，一段吸收，一段再生， MDEA 溶液循环使用，使净化气中 CO 2 含量在 50ppm 以下。 二、岗位生产流程 该工艺流程包括 MDEA 吸收和再生两个工序。 反应原理如下： MDEA(N-Methyldiethanolamine) 即 N- 甲基二乙醇胺，分子式 CH 3 -N(CH 2 CH 2 OH) 2 ，分子量 119.2 ，沸点 246-248 ℃ ，闪点 260 ℃ ，凝固点 -21 ℃ ，汽化潜热 519.16KJ/Kg ，能与水和醇混溶，微溶于醚。在一定条件下，对二氧化碳等酸性气体有很强的吸收能力，而且反应热小，解吸温度低，化学性质稳定，无毒不降解。 纯 MDEA 溶液与 CO 2 不发生反应，但其水溶液与 CO 2 可按下式反应： CO 2 +H 2 O==H + +HCO 3 - （ 1 ） H + +R 2 NCH 3 ==R 2 NCH 3 H + （ 2 ） 式 (1) 受液膜控制，反应速率极慢，式 (2) 则为瞬间可逆反应，因此式 (1) 为 MDEA 吸收 CO 2 的控制步骤，为加快吸收速率，在 MDEA 溶液中加入 1-5% 的活化剂 DEA(R 2 NH) 后，反应按下式进行： R 2 NH+CO 2 ==R 2 NCOOH （ 3 ） R 2 NCOOH+R 2 NCH 3 +H 2 O==R 2 NH+R 2 CH 3 NH+HCO 3 - （ 4 ） (3)+(4): R 2 NCH 3 +CO 2 +H 2 O==R 2 CH 3 NH+HCO 3 - （ 5 ） 由式 (3)-(5) 可知，活化剂吸收了 CO 2 ，向液相传递 CO 2 ，大大加快了反应速度，而 MDEA 又被再生。 MDEA 分子含有一个叔胺基团 , 吸收 CO 2 后生成碳酸氢盐，加热再生时远比伯仲胺生成的氨基甲酸盐所需的热量低得多。 MDEA 溶液在与 CO 2 发生化学反应的同时，也有部分 CO 2 溶解于溶液中，该部分 CO 2 在再生时也随之释放出来。 2.1 胺溶液吸收工序 由界区外导入的焦炉气压力： 2.3MPa(G) ， CO 2 含量 ≤ 9.0% ，经过原料气过滤器（ Y61301 ）后，从吸收塔（ T61301 ）的下部进入，自下而上通过吸收塔；再生好后的 50% 左右的活化 MDEA 溶液（贫液）经贫液泵（ P61301A/B/C ）升压到 3.1MPa(G) ，从吸收塔（ T61301 ）上部淋入，自上而下通过吸收塔，逆向流动的 MDEA 溶液和焦炉气在吸收塔内充分接触，焦炉气中的 CO 2 被吸收而进入液相，未被吸收的组份从吸收塔顶部引出，然后进入吸收塔顶气液分离器（ V61301 ）除去游离水份送去界区。 2.2 溶液再生工序 吸收塔（ T61301 ）内的 MDEA 溶液吸
