板式给料机维护和操作规程.docx

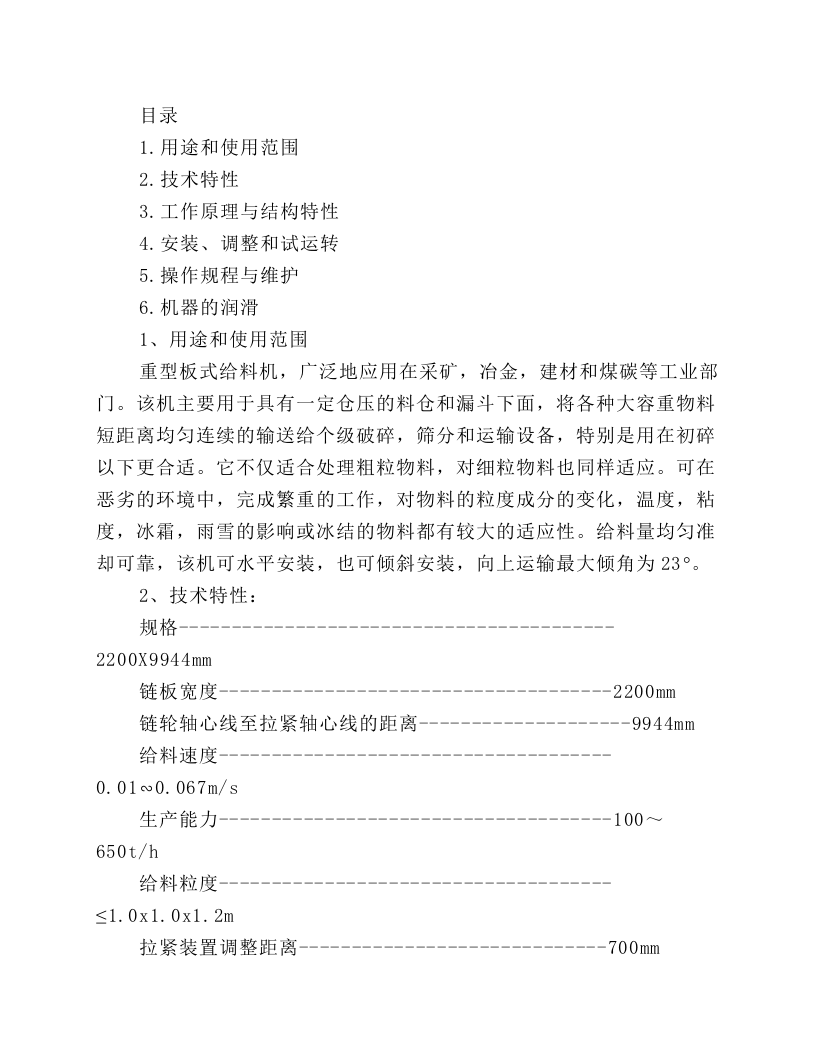

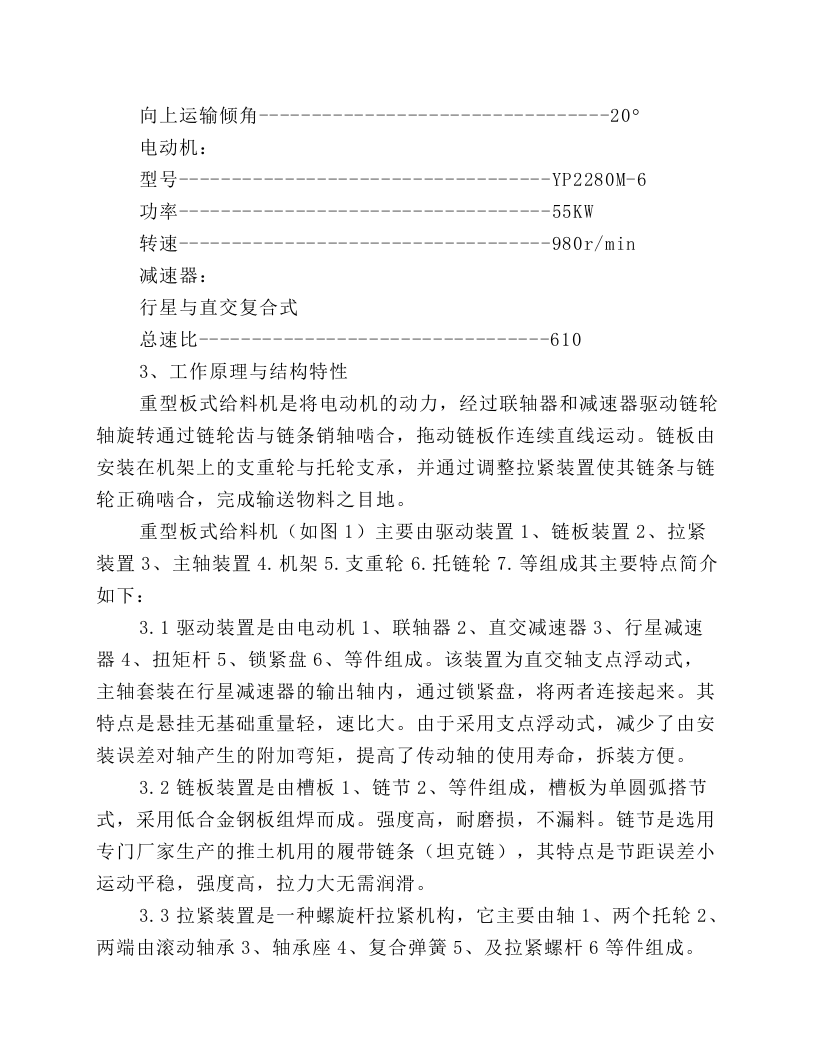

目 录 1. 用途和使用范围 2. 技术特性 3. 工作原理与结构特性 4. 安装、调整和试运转 5. 操作规程与维护 6. 机器的润滑 1 、用途和使用范围 重型板式给料机，广泛地应用在采矿，冶金，建材和煤碳等工业部门。该机主要用于具有一定仓压的料仓和漏斗下面，将各种大容重物料短距离均匀连续的输送给个级破碎，筛分和运输设备，特别是用在初碎以下更合适。它不仅适合处理粗粒物料，对细粒物料也同样适应。可在恶劣的环境中，完成繁重的工作，对物料的粒度成分的变化，温度，粘度，冰霜，雨雪的影响或冰结的物料都有较大的适应性。给料量均匀准却可靠，该机可水平安装，也可倾斜安装，向上运输最大倾角为 23 ° 。 2 、技术特性： 规格 -----------------------------------------2200X9944mm 链板宽度 -------------------------------------2200 mm 链轮轴心线至拉紧轴心线的距离 --------------------9944 mm 给料速度 -------------------------------------0.01 ∽ 0.067m/s 生产能力 -------------------------------------100 ～ 650t/h 给料粒度 ------------------------------------- ≤ 1.0x1.0x1.2m 拉紧装置调整距离 -----------------------------700 mm 向上运输倾角 ---------------------------------20 ° 电动机： 型号 -----------------------------------YP2280M-6 功率 -----------------------------------55KW 转速 -----------------------------------980r/min 减速器： 行星与直交复合式 总速比 ---------------------------------610 3 、工作原理与结构特性 重型板式给料机是将电动机的动力，经过联轴器和减速器驱动链轮轴旋转通过链轮齿与链条销轴啮合，拖动链板作连续直线运动。链板由安装在机架上的支重轮与托轮支承，并通过调整拉紧装置使其链条与链轮正确啮合，完成输送物料之目地。 重型板式给料机（如图 1 ）主要由驱动装置 1 、 链板装置 2 、 拉紧装置 3 、主轴装置 4. 机架 5. 支重轮 6. 托链轮 7. 等组成其主要特点简介如下： 3.1 驱动装置是由电动机 1 、联轴器 2 、直交减速器 3 、行星 减速器 4 、扭矩杆 5 、锁紧盘 6 、等件组成。该装置为直交轴支点浮动式，主轴套装在行星减速器的输出轴内，通过锁紧盘，将两者连接起来。其特点是悬挂无基础重量轻，速比大。由于采用支点浮动式，减少了由安装误差对轴产生的附加弯矩，提高了传动轴的使用寿命，拆装方便。 3.2 链板装置是由槽板 1 、链节 2 、等件组成，槽板为单
