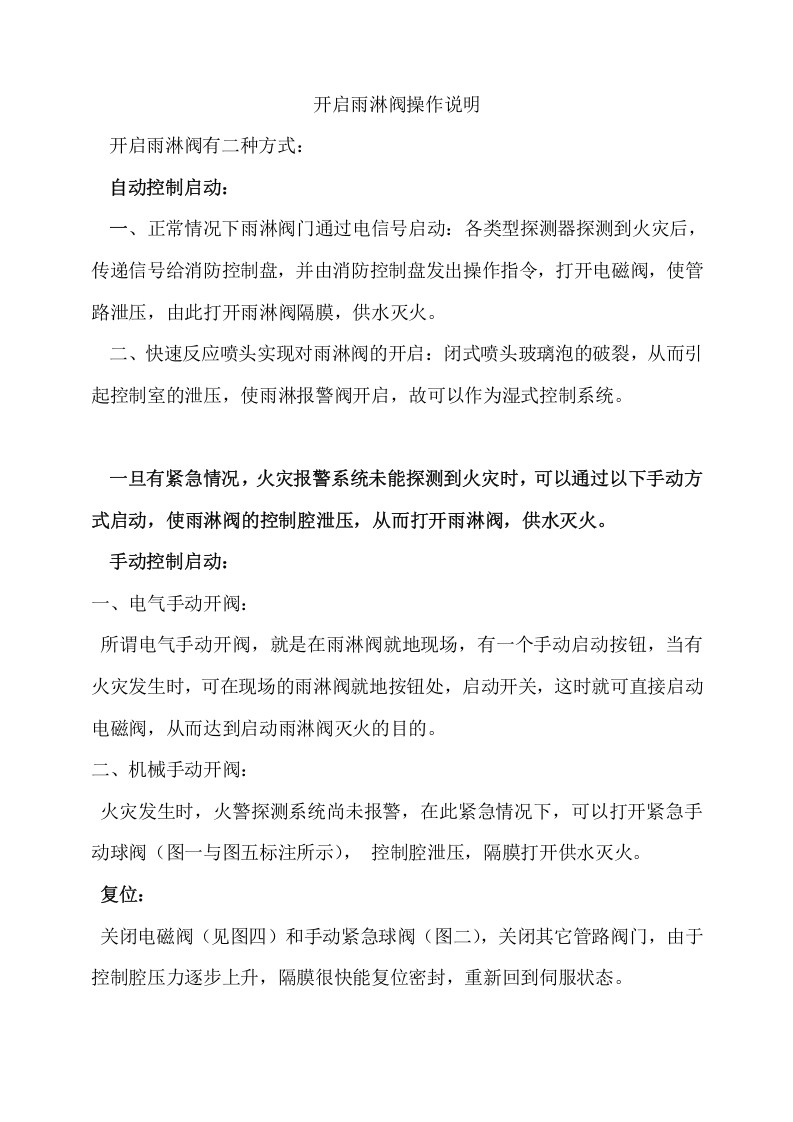

开启雨淋阀操作说明
开启雨淋阀有二种方式：
自动控制启动：
一
、正常情况下雨淋阀门通过电信号启动：各类型探测器探测到火灾后，传递信号给消防控制盘，并由消防控制盘发出操作指令，打开电磁阀，使管路泄压，由此打开雨淋阀隔膜，供水灭火。
二、快速反应喷头实现对雨淋阀的开启：闭式喷头玻璃泡的破裂，从而引起控制室的泄压，使雨淋报警阀开启，故可以作为湿式控制系统。
一旦有紧急情况，火灾报警系统未能探测到火灾时，可以通过以下手动方式启动，使雨淋阀的控制腔泄压，从而打开雨淋阀，供水灭火。
手动控制启动：
一、电气手动开阀：
所谓电气手动开阀，就是在雨淋阀就地现场，有一个手动启动按钮，当有火灾发生时，可在现场的雨淋阀就地按钮处，启动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀灭火的目的。
二、机械手动开阀：
火灾发生时，火警探测系
统尚未报警，在此紧急情况下，可以打开紧急手动球阀（图一与图五标注所示）， 控制腔泄压，隔膜打开供水灭火。
复位：
关闭电磁阀（见图四）和手动紧急球阀（图二），关闭其它管路阀门，由于 控制腔压力逐步上升，隔膜很快能复位密封，重新回到伺服状态。

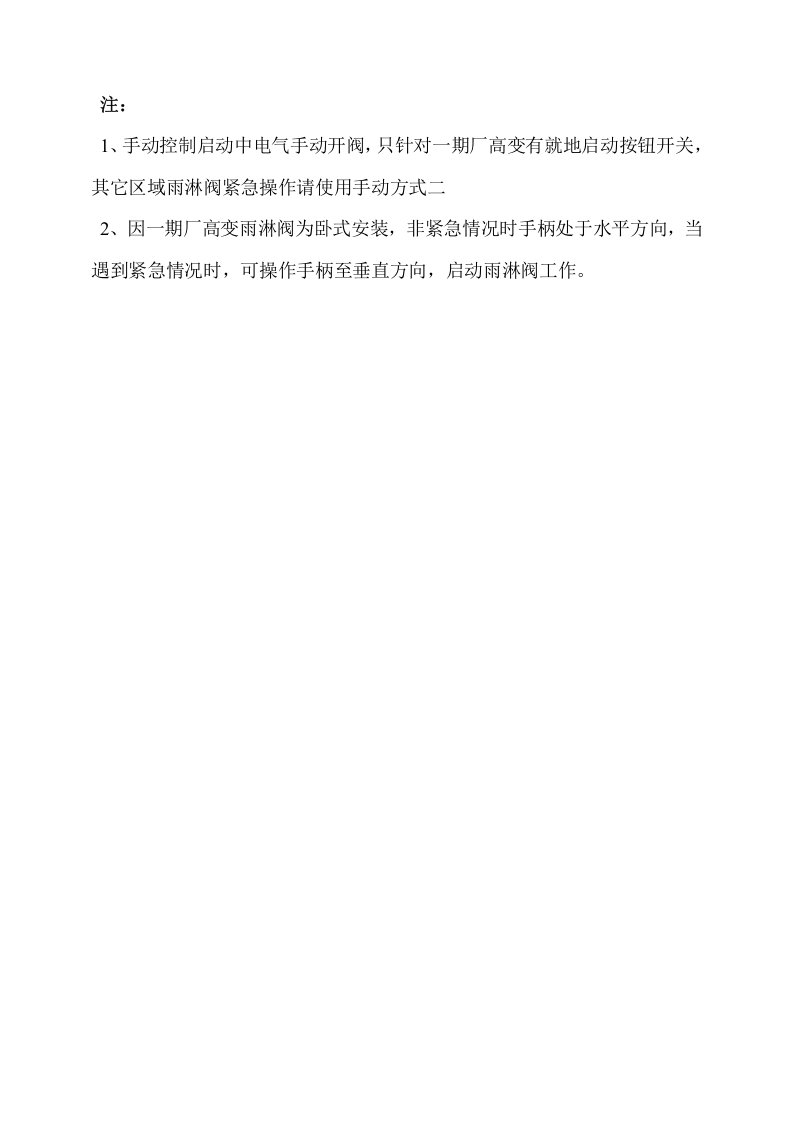

注：
1、手动控制启动中电气手动开阀，只针对一期厂高变有就地启动按钮开关，其它区域雨淋阀紧急操作请使用手动方式二
2、因一期厂高变雨淋阀为卧式安装，非紧急情况时手柄处于水平方向，当遇到紧急情况时，可操作手柄至垂直方向，启动雨淋阀工作。

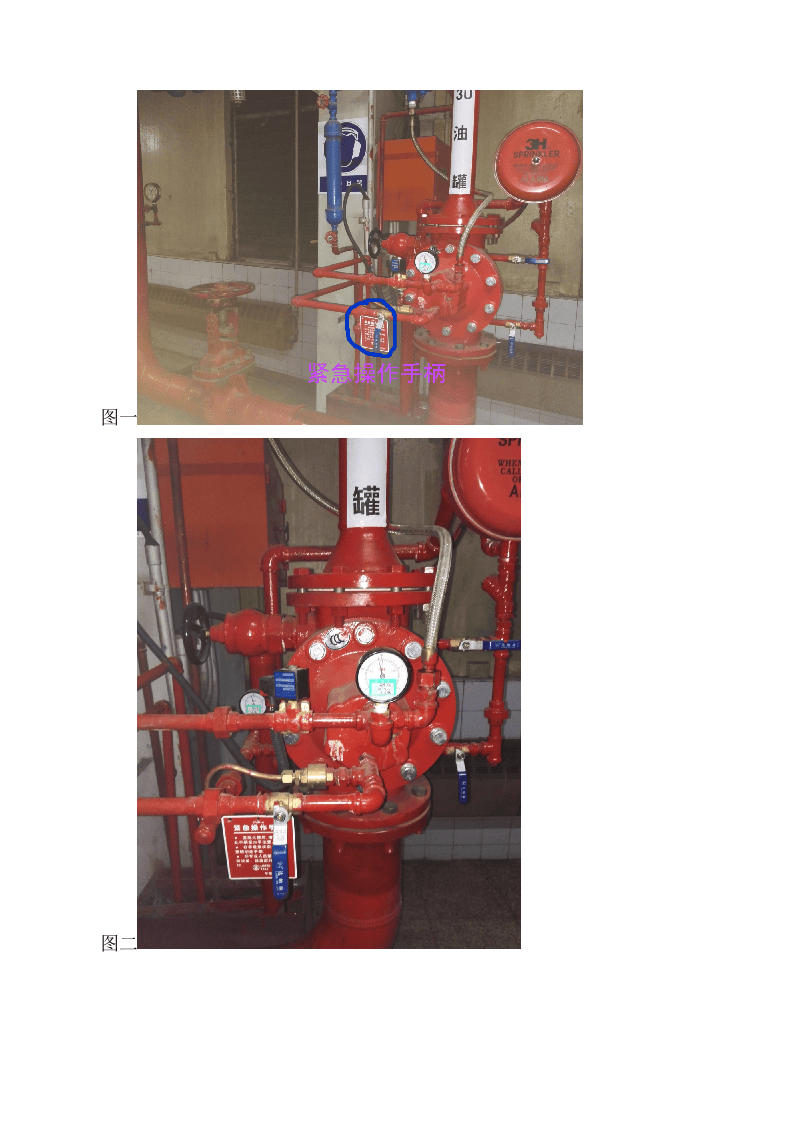

图一
图二

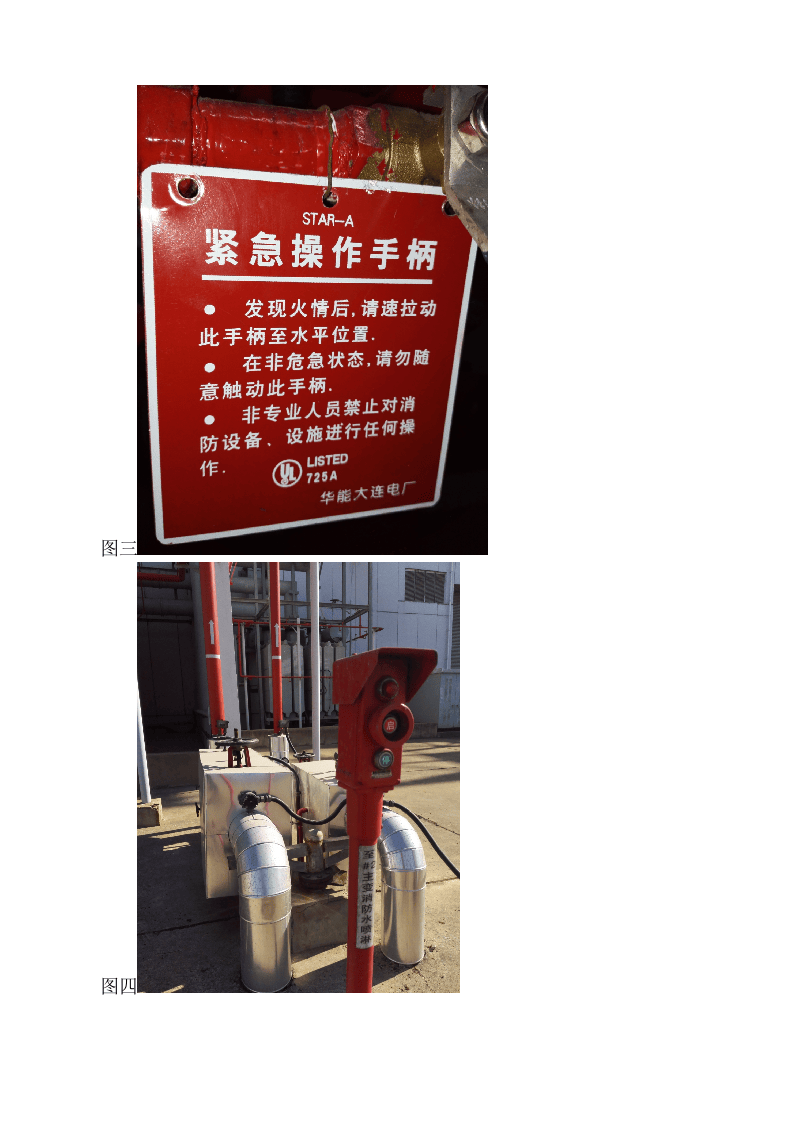

图三
图四

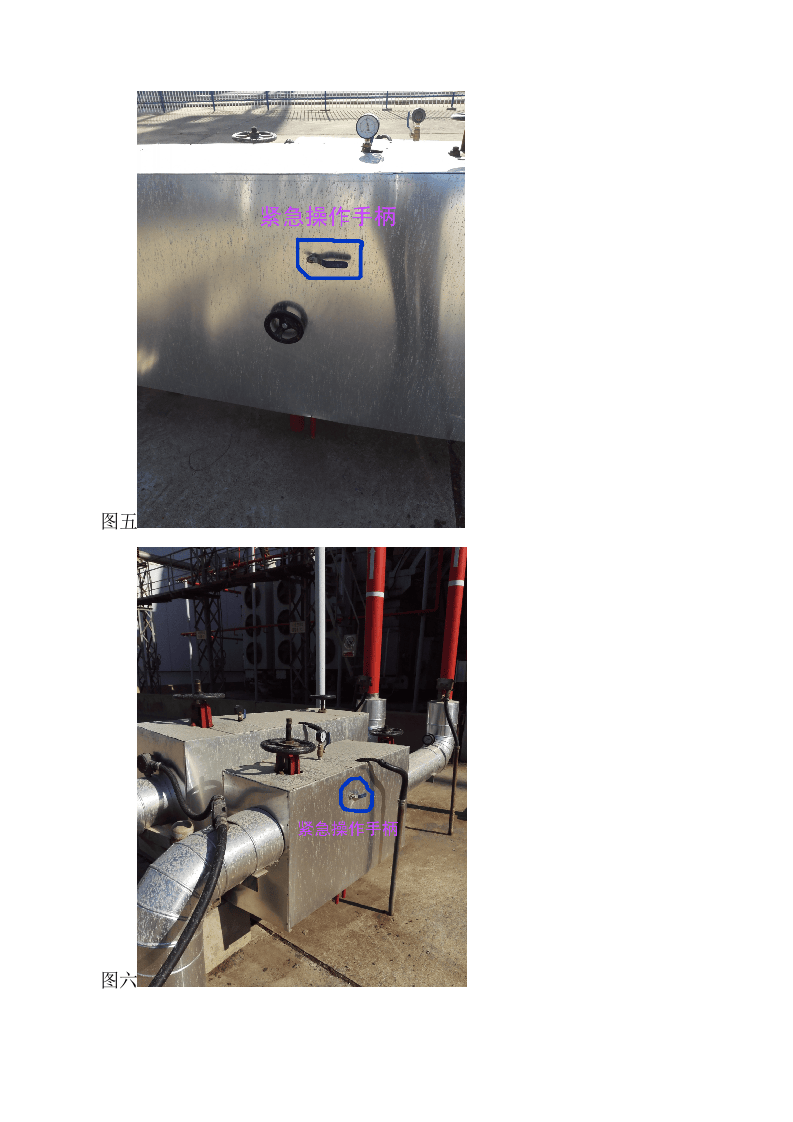

图五
图六
