大型回转式钻机安全操作规程.docx

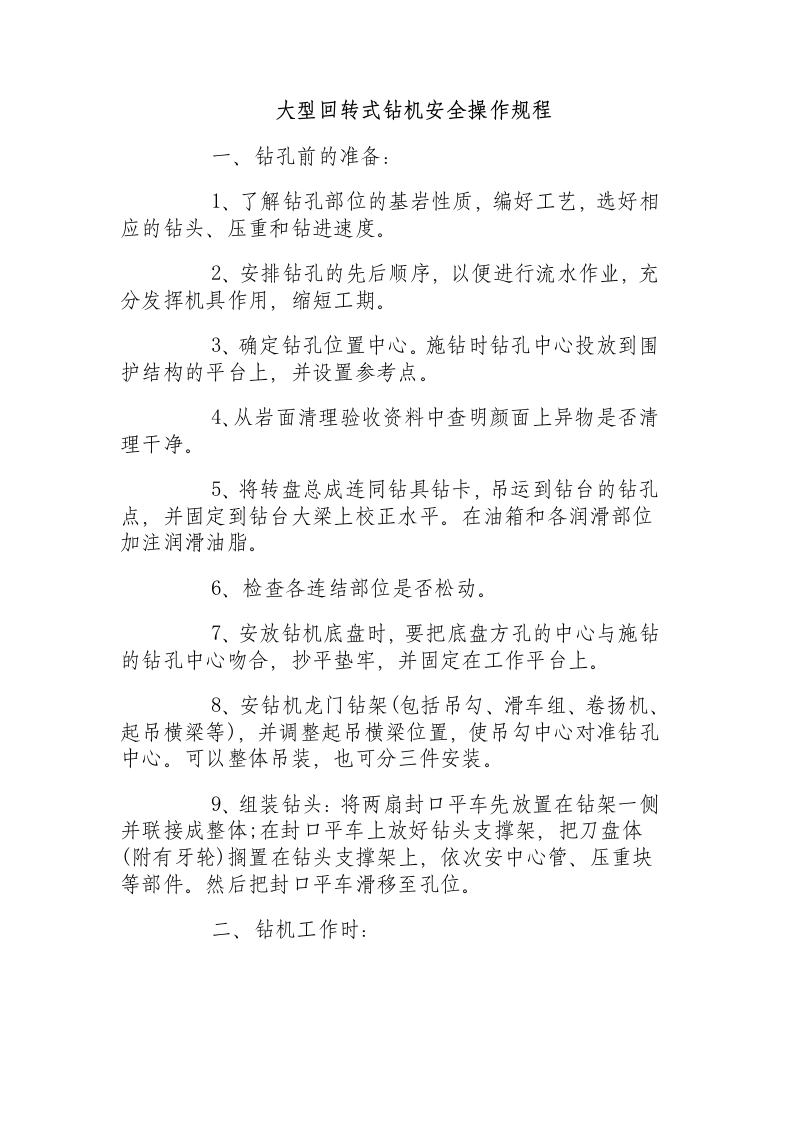

大型回转式钻机安全操作规程 　　一、钻孔前的准备： 　　 1 、了解钻孔部位的基岩性质，编好工艺，选好相应的钻头、压重和钻进速度。 　　 2 、安排钻孔的先后顺序，以便进行流水作业，充分发挥机具作用，缩短工期。 　　 3 、确定钻孔位置中心。施钻时钻孔中心投放到围护结构的平台上，并设置参考点。 　　 4 、从岩面清理验收资料中查明颜面上异物是否清理干净。 　　 5 、将转盘总成连同钻具钻卡，吊运到钻台的钻孔点，并固定到钻台大梁上校正水平。在油箱和各润滑部位加注润滑油脂。 　　 6 、检查各连结部位是否松动。 　　 7 、安放钻机底盘时，要把底盘方孔的中心与施钻的钻孔中心吻合，抄平垫牢，并固定在工作平台上。 　　 8 、安钻机龙门钻架 ( 包括吊勾、滑车组、卷扬机、起吊横梁等 ) ，并调整起吊横梁位置，使吊勾中心对准钻孔中心。可以整体吊装，也可分三件安装。 　　 9 、组装钻头：将两扇封口平车先放置在钻架一侧并联接成整体 ; 在封口平车上放好钻头支撑架，把刀盘体 ( 附有牙轮 ) 搁置在钻头支撑架上，依次安中心管、压重块等部件。然后把封口平车滑移至孔位。 　　二、钻机工作时： 　　 1 、当钻机和一切辅助设备状态良好，钻台平车位置无误并做好测量标记后，将钻头下放至距孔底 5 厘米左右为止，方可开钻。 　　 2 、开孔阶段，压钻要轻，转速要慢。 　　 3 、当钻进进尺继续增加，钻头已大部分或全部进入钻孔后，即进入正常钻进阶段。在钻岩工作中，最大钻压值不得超过全重的 80% 。转速也要适当。 　　 4 、在岩质不匀或岩层交接处钻进时，应减小钻压和转速，减慢给进速度。在水下混凝土层内钻进时，当钻进进尺距岩面 20 ～ 50 厘米时，由于岩面上常常可能存留铁件或异物，也应采取小钻压，低转速，慢进给，并加强观察，随时采取停机措施，防止钻头碰到铁件后钻机设备受到损坏。 　　 5 、开钻时，先送风，空转，后进给。钻头略微提起，稍离孔底，以免卡钻现象。 　　 6 、转盘工作时间无论长短，其工作温度不得超过 60℃ ，当超过 60℃ 时，须停车降温后，方可使用。 　　 7 、润滑油在持续使用 2000 小时后必须更换，在转盘工作温度经常接近 60℃ 时，可酌情再使用 100 小时后加入少量的润滑油，以便保证正常工作。 　　 8 、钻进时，要按钻压值的要求减压钻进和均匀给进 ; 发现不正常情况或异常现象要停钻。 　　 9 、停钻时，先停钻后停风。使孔底的钻碴被清洗干净。 　　 10 、钻进进尺达到要求时，要根据钻杆长度换算孔底标高，确认无误后，把钻头略微提起，转速由高变低，空转 5~20 分钟，将孔底清洗干净。 　　 11 、在钻进过程中，一旦发现钢丝绳、转向滑车、千斤绳等起吊锁具破坏时，应立即停钻，将钻头轻轻放置后，在进行处理。 　　 12 、在钻进过程中，封口平车要盖好孔口，以防工具，铁杆掉入钻孔。如有铁件坠入钻孔，应把钻头从孔中提出来，由潜水员下潜打捞。 　　 13 、开孔之前和钻进过程中，应测量钻杆铅直情况，以判别有无偏斜，特别在开孔阶段，侧次要适当增加。如发生孔斜情况，可采用扫孔方法纠正。扫孔之前，逐次提升钻头并随即测量钻杆倾斜，以查明孔斜的部位。在此部位，以钻压为零进行钻进，至倾斜明显减少为止。 　　 14 、钻进时，若电流表的指针急剧摆动，且遇有瞬时电流超过容许限度仍不能自行断电时，则仍应先停钻。再起动时改为轻钻压、慢转速，待钻进正常后在加大钻压和转速。 　　 15 、钻台平车发生位移，方钻杆与方形卡间发生较大的碰撞挤压响声，同时，在非封闭型的传动结构中，可见到连接回转转盘与减速器的双排链条出现忽紧忽松，甚至抖动的情况。这可能是由于牙轮在孔底与铁件相碰撞，或者牙轮已被铁件卡死，不能自转的缘故。须停钻并提起钻头，下潜检查与打捞，并检查牙轮刃齿，若磨损比较严重时，应进行修补。 　　 16 、如双排链条抖动、方形卡瓦发出响声、钻杆跳动等现象均不突出。可能是螺丝之类的小件铁件碰撞牙轮，将钻杆稍稍提起，使得小件随同钻碴一起排出 ; 也可能是岩层过渡或岩质不均匀的缘故，可减小转速，调低钻压。 　　 17 、钻杆晃动较大、钻台位置移动及钻头提起后不能再放到原来深度。可能是中心刀折断了，须提起钻头，下潜检查与打捞。 　　 18 、如排碴管的风、水量不多或者完全不出风、水，钻孔内却气泡翻腾。这可能是风管或空气混合室破损，或者是钻杆接头螺栓断掉后风管接头处漏洞的缘故。须提起钻头，查明部位加以修补。 　　 19 、排碴管只排清水或完全不出风、水，测力计显示数值突然变小。这是中心管或钻杆已扭断，要进行打捞钻头。 　　 20 、发生异常现象时应立即将离合器脱开，挂至空档，使钻机停止钻动 ; 或立即将钻头提起 10-20 厘米，使钻头暂时悬空运转，然后再停钻，或拉闸断电。 　　 21 、开钻前与钻进过程中，对破岩、回转、升降、洗孔排碴等四个系统要做好检查及运行观察工作。遇有问题，应及时查明原因，妥善处理。要认真填写施工记录。 　　 22 、钻架、钻台平车、封口平车等承重能力及部位均有限制，不得超载。 　　 23 、对钻杆接头螺栓应仔细检查，凡已用过的旧螺栓，确认螺栓头与杆部过渡处无明显疲劳裂纹时，才准再次使用。 　　 24 、滑移钻台平车、封口平车时，应防止挤压电缆、供风管的事故发生。 　　 25 、钻机设备在转移孔位的拆、装、运过程中，应防止变形，避免碰撞，以减少安装时的维护修理和避免施钻时遇到意外的困难。
