安全屏障管理交流课件.pptx

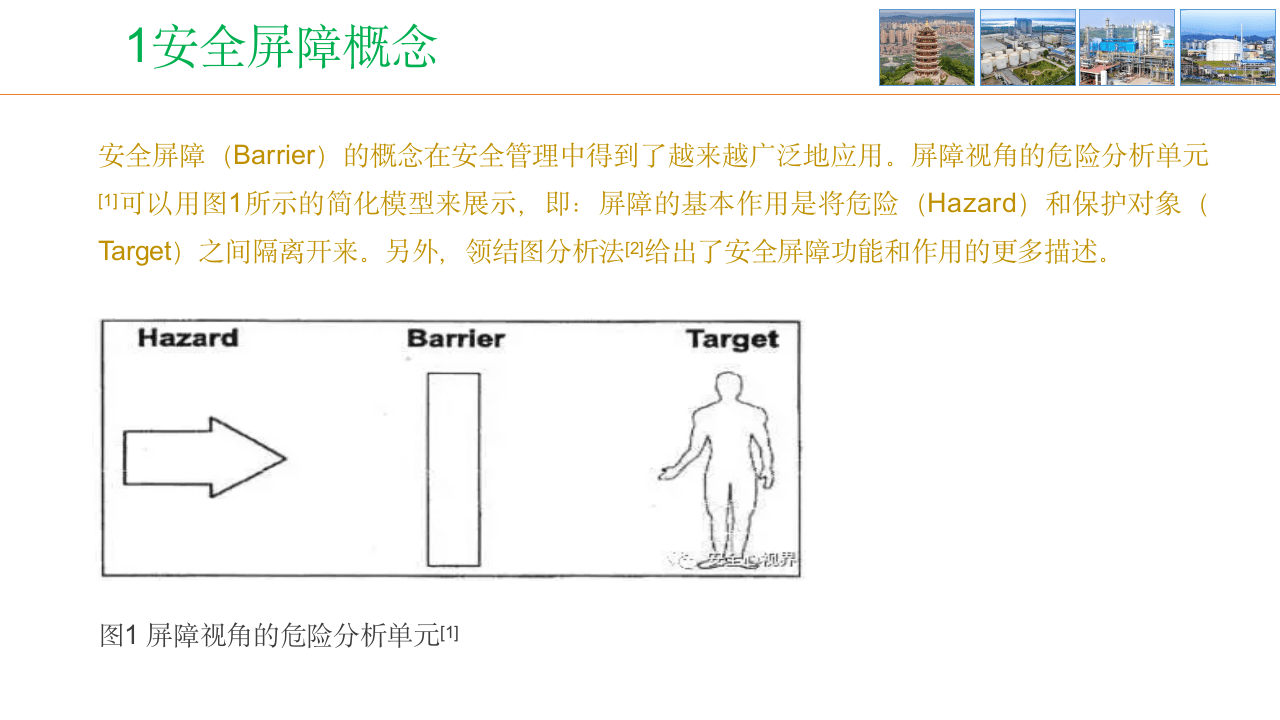

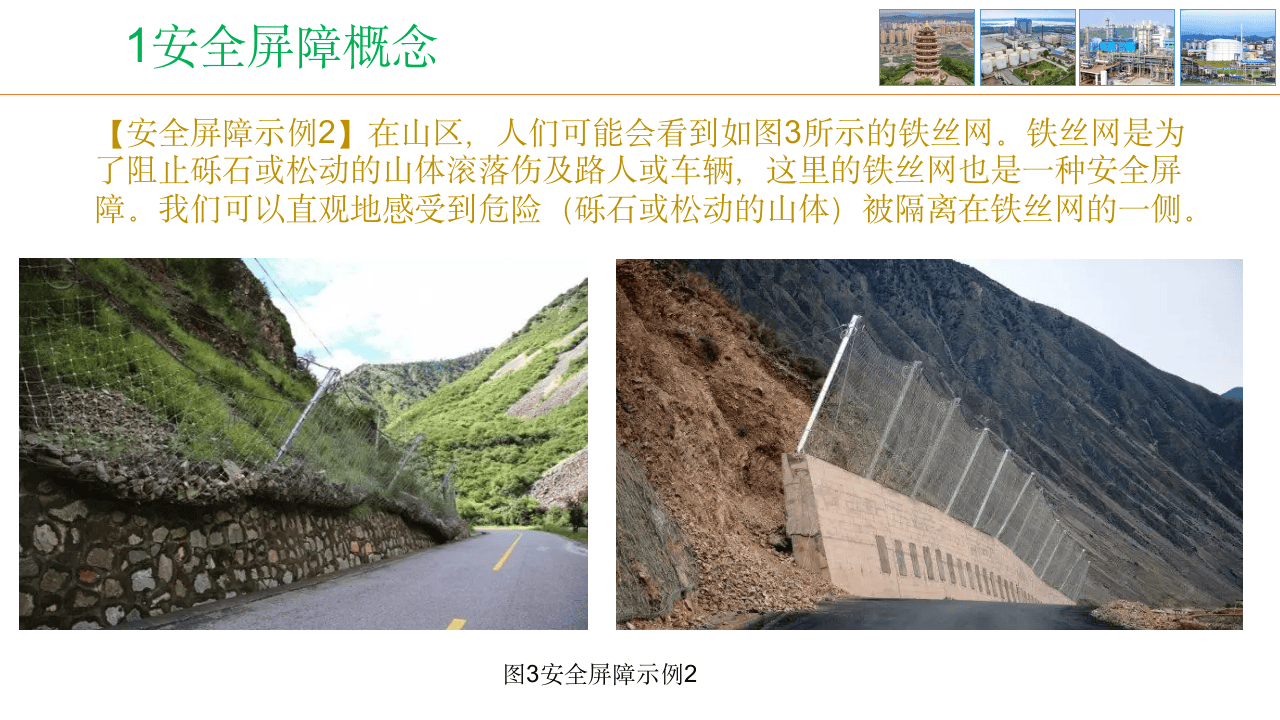

安全屏障管理交流课件2021年3月18日星期四 2021年3月18日星期四 安全屏障（Barrier）的概念在安全管理中得到了越来越广泛地应用。屏障视角的危险分析单元[1]可以用图1所示的简化模型来展示，即：屏障的基本作用是将危险（Hazard）和保护对象（Target）之间隔离开来。另外，领结图分析法[2]给出了安全屏障功能和作用的更多描述。 图1 屏障视角的危险分析单元[1]1安全屏障概念 【安全屏障示例1】如果图2所示路的前方存在危险，那么图中的“NO ENTRY”也是一种安全屏障。不过，一些人可能藐视这种安全屏障，忽视它们并继续前行。图2 安全屏障示例11安全屏障概念 【安全屏障示例2】在山区，人们可能会看到如图3所示的铁丝网。铁丝网是为了阻止砾石或松动的山体滚落伤及路人或车辆，这里的铁丝网也是一种安全屏障。我们可以直观地感受到危险（砾石或松动的山体）被隔离在铁丝网的一侧。图3安全屏障示例21安全屏障概念 【安全屏障示例3】图4中带黑色色环的黄色栏杆是为了保护图中的蓝色物体免于碰撞。它也是一种安全屏障。我们可以直观地感受到保护对象（蓝色物体）被隔离在黄色栏杆的一侧。图4安全屏障示例31安全屏障概念 建议：在做危险（源）辨识时，请同时辨识危险（源）和受保护对象之间的安全屏障，包括现有安全屏障的充分性和有效性。1安全屏障概念 2 安全屏障分类初步认识了安全屏障[1]之后，我们再来看看安全屏障的分类方法。有源屏障（active barrier）和无源屏障（passive barrier）是一种典型的安全屏障分类方法。    ✧  能源（energy source）。    ✧  人员的动作（human action）。    ✧  控制系统（control system）的动作（action）。【无源屏障】屏障功能和作用不依赖以下任何因素：    ✧  能源。    ✧  人员的动作。    ✧  控制系统的动作。    ✧  信息源（information source）。【有源屏障】屏障功能和作用依赖以下单一因素或多种因素：   图1和图2中的安全屏障示例均为有源安全屏障，因为它们要么需要人工启动，要么需要电池驱动2 安全屏障分类  图3和图4中的安全屏障示例均为无源安全屏障。2 安全屏障分类 但是，需要提醒的是：    ✧“有源屏障”的功能和作用需要明确的前提条件；    ✧“无源屏障”的功能和作用需要隐含的前提条件，不容忽视。比如：阻止砾石或松动的山体滚落伤及路人或车辆的铁丝网可能因为腐蚀老化失去安全屏障的功能和作用。2 安全屏障分类 3 安全屏障其他分类在安全管理中，“Bow-Tie Analysis”有“领结图分析法[1]”、“
