液化天然气焊接绝热气瓶操作维护规程.docx

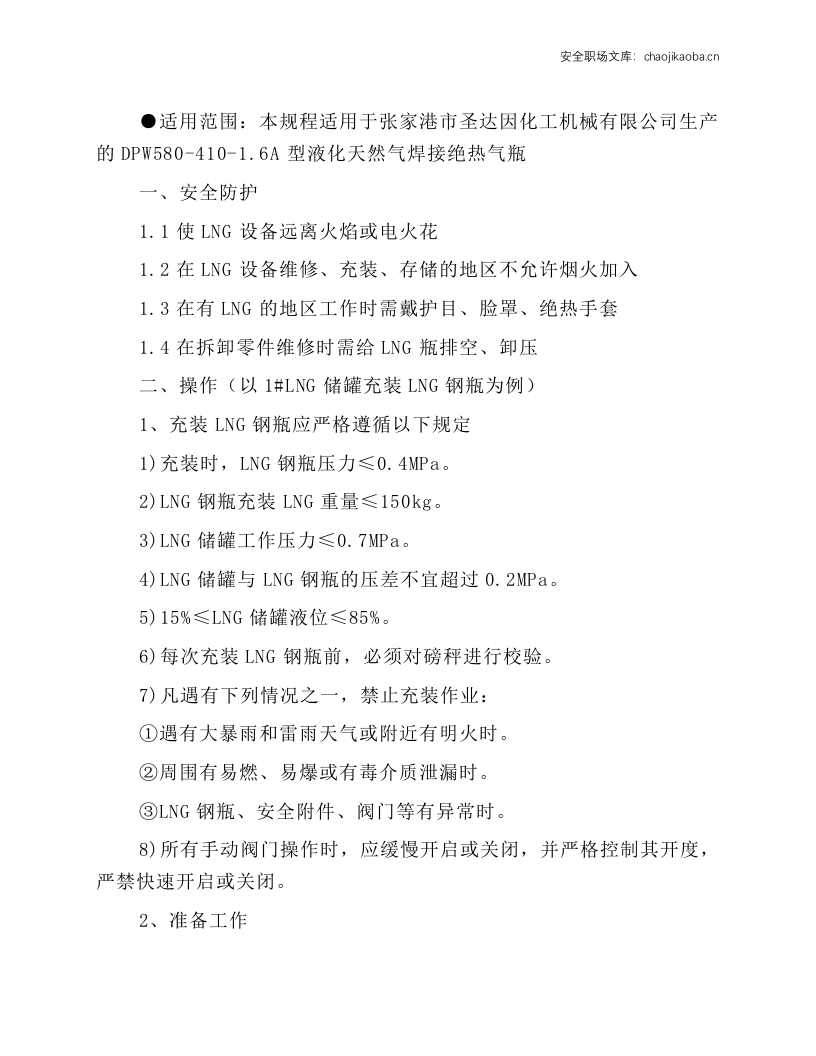

●适用范围：本规程适用于张家港市圣达因化工机械有限公司生产的DPW580-410-1.6A型液化天然气焊接绝热气瓶 一、安全防护 1.1使LNG设备远离火焰或电火花 1.2在LNG设备维修、充装、存储的地区不允许烟火加入 1.3在有LNG的地区工作时需戴护目、脸罩、绝热手套 1.4在拆卸零件维修时需给LNG瓶排空、卸压 二、操作（以1#LNG储罐充装LNG钢瓶为例） 1、充装LNG钢瓶应严格遵循以下规定 1)充装时，LNG钢瓶压力≤0.4MPa。 2)LNG钢瓶充装LNG重量≤150kg。 3)LNG储罐工作压力≤0.7MPa。 4)LNG储罐与LNG钢瓶的压差不宜超过0.2MPa。 5)15%≤LNG储罐液位≤85%。 6)每次充装LNG钢瓶前，必须对磅秤进行校验。 7)凡遇有下列情况之一，禁止充装作业： ①遇有大暴雨和雷雨天气或附近有明火时。 ②周围有易燃、易爆或有毒介质泄漏时。 ③LNG钢瓶、安全附件、阀门等有异常时。 8)所有手动阀门操作时，应缓慢开启或关闭，并严格控制其开度，严禁快速开启或关闭。 2、准备工作 1)检查LNG钢瓶充装台及1#LNG储罐区域内的压力表、液位计、温度计、可燃气体检测器和安全阀是否处于正常工作状态。 2)检查G1-4、G1-11、G1-13、G1-15、B-1和B-2是否处于开启状态，以及阀门G1-7、P-1、P-2、P-3、P-4、P-5和P-6是否处于关闭状态，检查储罐根部阀门紧固螺栓是否坚固及法兰接口是完好，如有松动应立即紧固。 3)对磅秤进行校验。 4)放置LNG钢瓶并接好防静电接地线。 5)LNG钢瓶与装卸软管进行连接。 3、置换 1)打开LNG钢瓶液相进口阀和阀门P-6，利用LNG钢瓶BOG对装卸软管进行置换。放散1分钟后，关闭阀门P-6和LNG钢瓶液相进口阀。 2)打开LNG钢瓶放气阀、阀门P-2和阀门P-6，放散1分钟后，关闭阀门P-6、阀门P-2和LNG钢瓶放气阀。 4、充装LNG钢瓶 4.1常规充液 1)确定充装LNG的重量，以及充装后LNG钢瓶的总重量，并进行复核，严禁超装。 2)1#LNG储罐压力应控制在0.45-0.7MPa，每个LNG钢瓶充装时间不宜少于15分钟。 3)打开阀门G1-7和P-1，对LNG钢瓶进液管道进行预冷。预冷完毕后，关闭阀门P-1，打开阀门P-3和LNG钢瓶充装截止阀对LNG钢瓶进行充装。 4)打开LNG钢瓶放气阀和阀门P-4降低LNG钢瓶压力，使LNG储罐与LNG钢瓶的压差保持在0.2MPa为宜。 5)充装时，应严格控制充装速度和充装重量，当磅秤显示LNG钢瓶的重量达到所需值时,关闭阀门P-3、LNG钢瓶充装截止阀和LNG钢瓶放气阀，停止充装。 6)打开阀门P-2，确认LNG钢瓶进液管道和装卸软管里的LNG为气态后，关闭阀门P-4，打开阀门P-6进行放空。 7)关闭阀门P-2、P
