现场电箱图片讲解.pptx

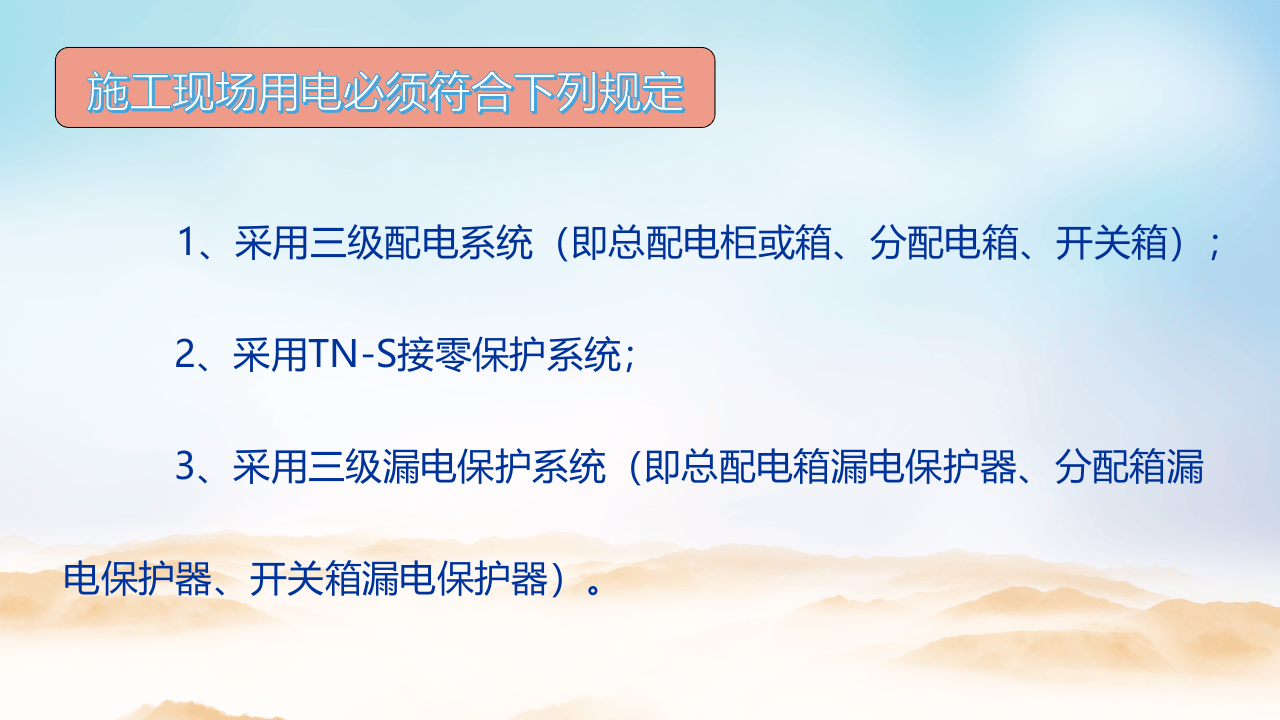

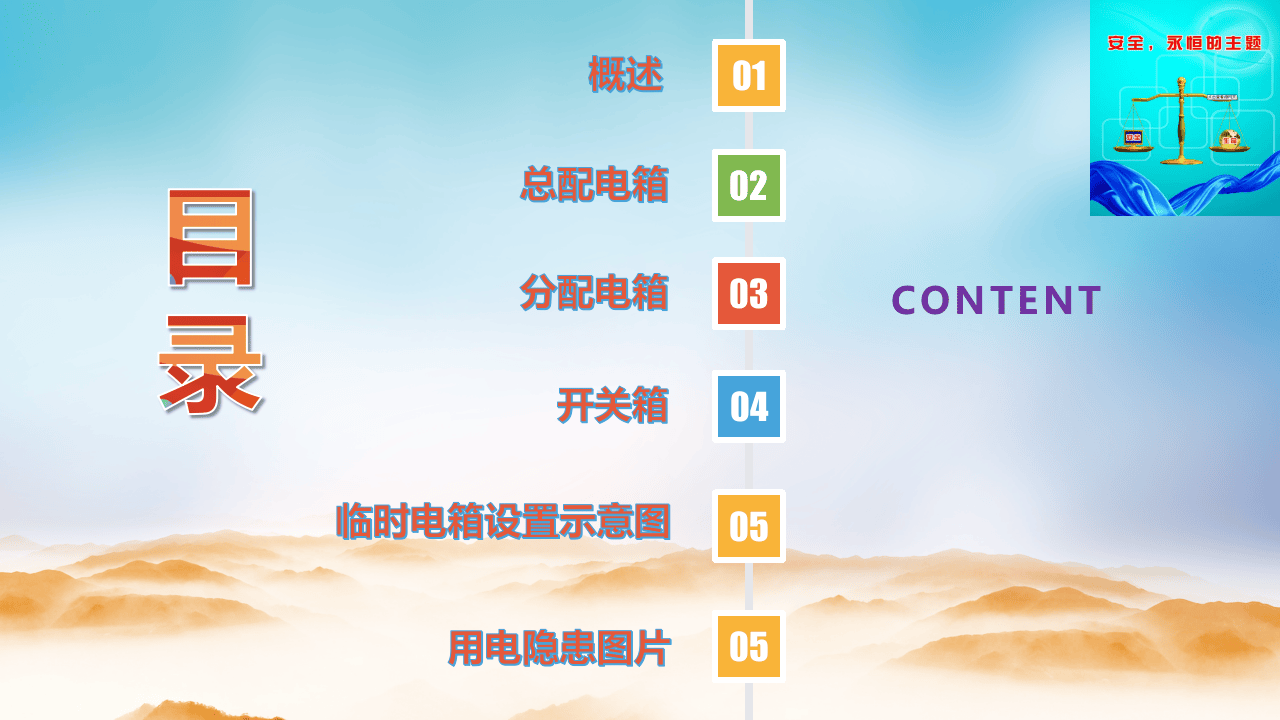

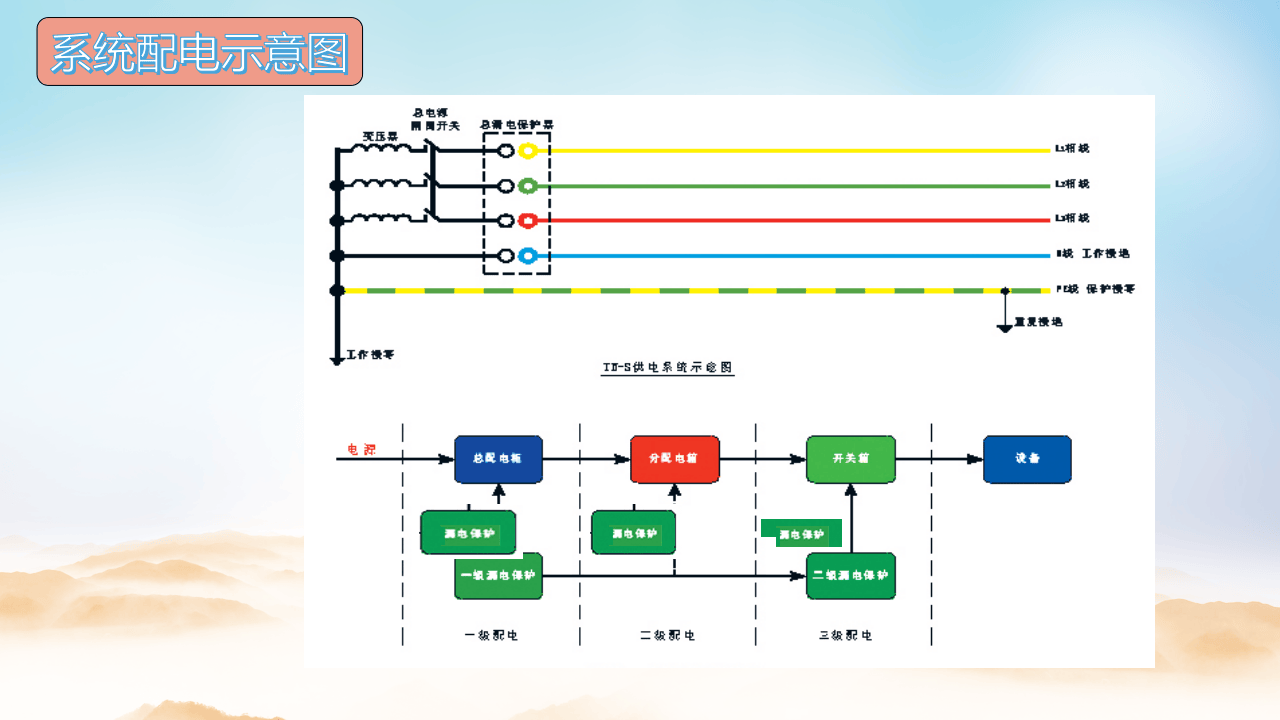

现场电箱参照图片详解安全生产,生产蒸蒸日上;文明建设,建设欣欣向荣。不绷紧安全的弦,就弹不出生产的调。安全花开把春报,生产效益节节高。忽视安全抓生产是火中取栗;脱离安全求效益如水中捞月，“安全”二字，我们要永记心中!安 全 第 一 预 防 为 主 综 合 治 理 01020304目录概述CONTENT总配电箱分配电箱开关箱05临时电箱设置示意图05用电隐患图片 01概 述 1、采用三级配电系统（即总配电柜或箱、分配电箱、开关箱）； 2、采用TN-S接零保护系统； 3、采用三级漏电保护系统（即总配电箱漏电保护器、分配箱漏电保护器、开关箱漏电保护器）。施工现场用电必须符合下列规定 系统配电示意图 02总 配 电 室 总配电房要求： 1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措施。配置必要的消防器材。 2、配电房布置应合理，且操作方便，符合安全要求。配电房应张挂有总平面图、总系统图。 3、配电房的门向外开，并配锁。 4、配电房照明分别设置正常照明和事故照明。 5、配电柜或配电线路停电检修时，应悬挂“禁止合闸，有人工作”停电标志牌。停电时必须由专人负责。张挂电工操作规程。电柜前地面设绝缘胶。 6、配电房沿墙周边设置接地等压带。 正立面图（单位：mm）总配电房设置立面示意图 平面图（单位：mm）平面图 1-1剖面图 总配电房设置平面示意图 装设电压表装设电流表装设电流表装设电流表总配电柜 总配电柜装设电度表 总配电柜装设总隔离开关装设总断路器保护器总配电箱中的漏电保护器的额定漏电动作电流应大于30mA ,额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s装设分路总漏电保护器装设分路总隔离开关 总配电柜设置N线连接端子设置PE线端子相线涂刷有色油漆，作标志分色 总配电柜电箱门与金属箱体采用编织软铜线做电气连接 总配电柜张帖系统接线图 03分 配 电 箱 1、分配电箱的电器安装板上必须分设N线和PE线端子板。 2、分配电箱应装设总隔离开关、分路隔离开关，以及分路漏电保护器。 3、分配电箱不得安装插座做电气连接。 4、漏电保护器应装设在分配箱靠近负荷的一侧。 5、分配电箱与开关箱距离不得超过30m。 6、分配电箱的漏电开关额定漏电动作电流为100mA, 额定动作时间为0.1S。 分配电箱要求 分配电箱电器配置示意图 分配电
