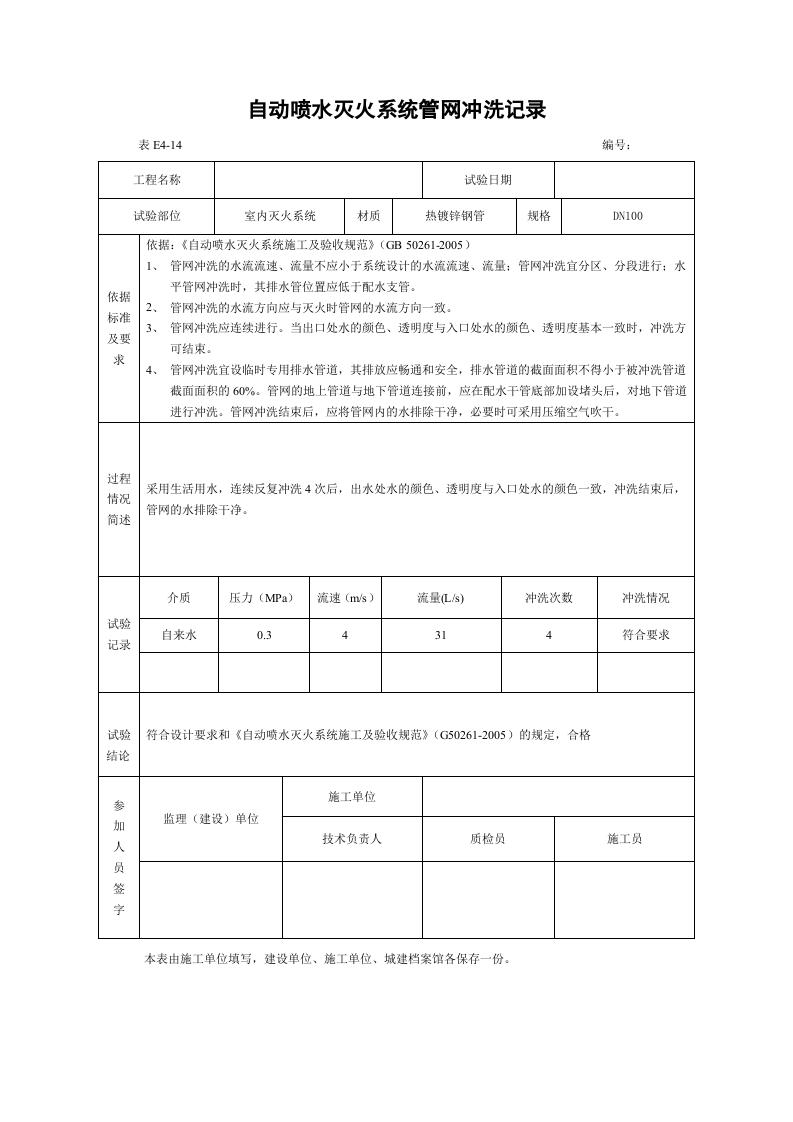

自动喷水灭火系统管网冲洗记录
表
E
4
-
14
编号：
工程名称
试验日期
试验部位
室内灭火系统
材质
热镀锌钢管
规格
DN100
依据标准及要求
依据：《自动喷水灭火系统施工及验收规范》（
GB 50261-2005
）
管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行；水平管网冲洗时，其排水管位置应低于配水支管。
管网冲洗的水流方向应与灭火时管网的水流方向一致。
管网冲洗应连续进行。当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时，冲洗方可结束。
管网冲洗宜设临时专用排水管道，其排放应畅通和安全，排水管道的截面面积不得小于被冲洗管道截面面积的
60%
。管网的地上管道与地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。
过程
情况
简述
采用生活用水，连续反复冲洗
4
次后，出水处水的颜色、透明度与入口处水的颜色一致，冲洗结束后，管网的水排除干净。
试验
记录
介质
压力（
MPa
）
流速（
m/s
）
流量
(L/s)
冲洗次数
冲洗情况
自来水
0.3
4
31
4
符合要求
试验
结
论
符合设计要求和《自动喷水灭火系统施工及验收规范》（
G50261-2005
）的规定，合格
参
加
人
员
签
字
监理（建设）单位
施工单位
技术负责人
质检员
施工员
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
