常用安全标示牌的正确悬挂.docx

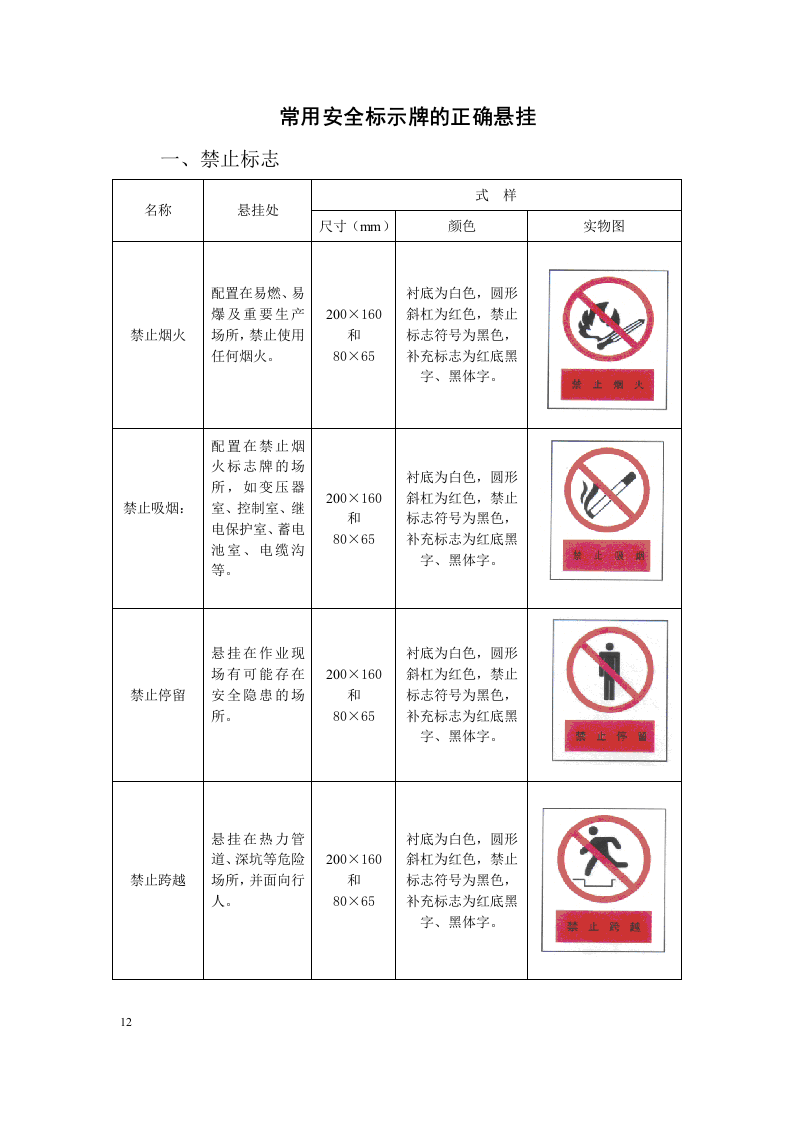

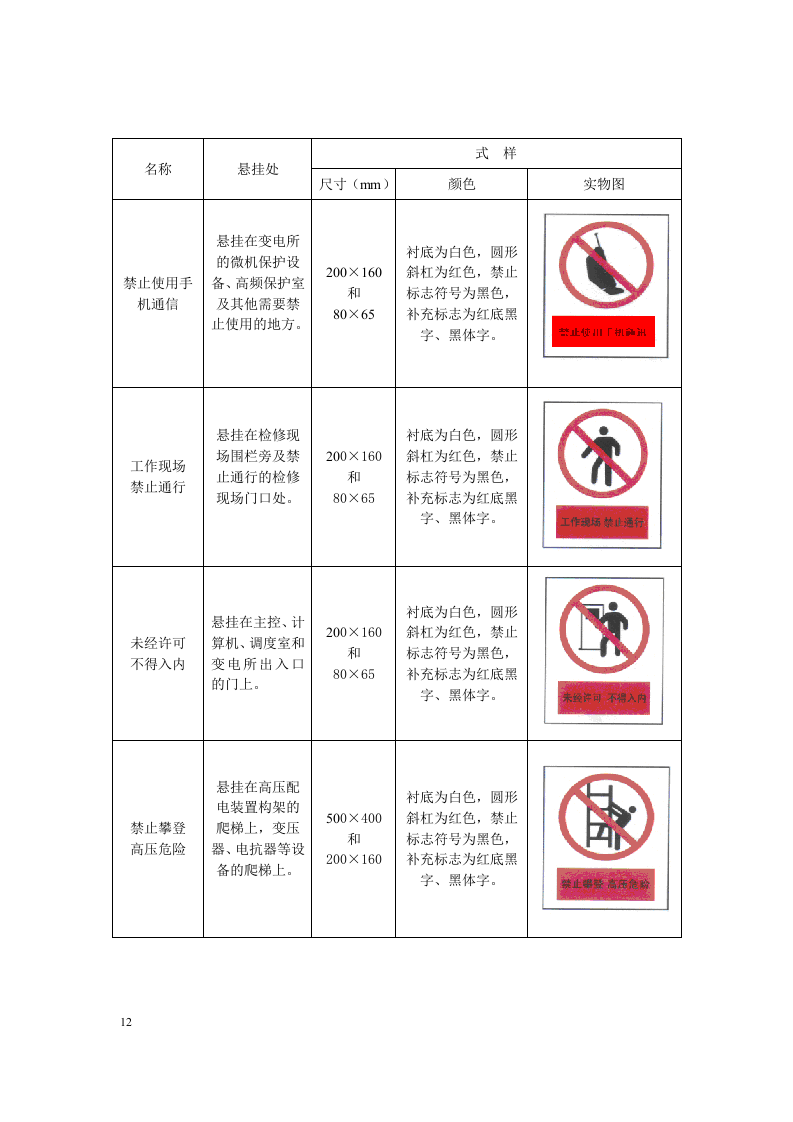

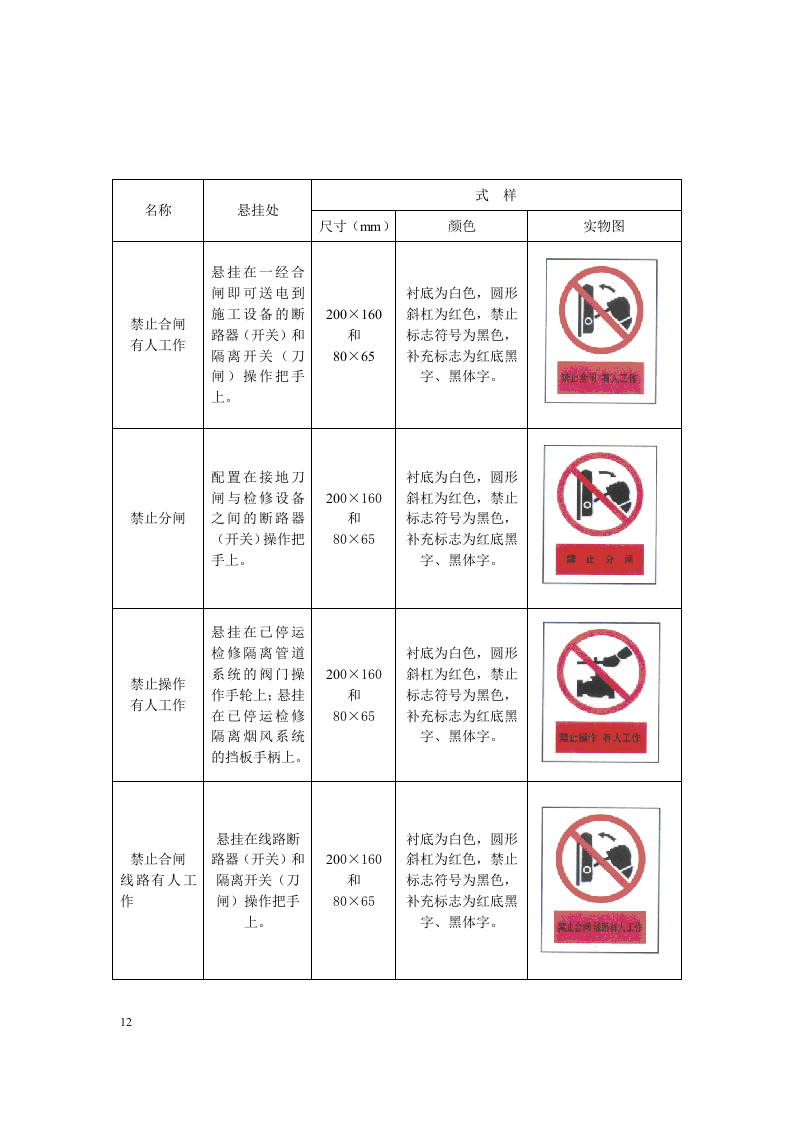

常用安全标示牌的正确悬挂 一、禁止标志 名称 悬挂处 式 样 尺寸（mm） 颜色 实物图 禁止烟火 配置在易燃、易爆及重要生产场所，禁止使用任何烟火。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止吸烟： 配置在禁止烟火标志牌的场所，如变压器室、控制室、继电保护室、蓄电池室、电缆沟等。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止停留 悬挂在作业现场有可能存在安全隐患的场所。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止跨越 悬挂在热力管道、深坑等危险场所，并面向行人。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 名称 悬挂处 式 样 尺寸（mm） 颜色 实物图 禁止使用手机通信 悬挂在变电所的微机保护设备、高频保护室及其他需要禁止使用的地方。 200×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 工作现场 禁止通行 悬挂在检修现场围栏旁及禁止通行的检修现场门口处。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 未经许可 不得入内 悬挂在主控、计算机、调度室和变电所出入口的门上。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止攀登 高压危险 悬挂在高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。 50 0×400 和 200×160 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 名称 悬挂处 式 样 尺寸（mm） 颜色 实物图 禁止合闸 有人工作 悬挂在一经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上。 200×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止分闸 配置在接地刀闸与检修设备之间的断路器（开关）操作把手上。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止操作 有人工作 悬挂在已停运检修隔离管道系统的阀门操作手轮上；悬挂在已停运检修隔离烟风系统的挡板手柄上。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止合闸 线路有人工作 悬挂在线路断路器（开关）和隔离开关（刀闸）操作把手上。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 名称 悬挂处 式 样 尺寸（mm） 颜色 实物图 禁止水灭火 不能使用水源灭火的地点或场所 200×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止转动 在检修设备时，不用电可随便转动的部件上 设置“禁止转动”标志 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止触摸 在有裸露的带电体、炽热物体、具有毒性和腐蚀性的物体、专人操作的设备或物体旁设置“禁止触摸”标志。 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 禁止启动 对于配电室、车间内的机电设备视具体情况设置“禁止启动”标志 20 0×160 和 80×65 衬底为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。 二、 指令标志 名称 悬挂处 式 样 尺寸（mm） 颜色 实物图 必须戴好防护眼镜 悬挂在机修车间车床、钻床、砂轮机旁；悬挂在焊接和金属切割工作场所；悬挂在化学处理、蓄电池、使用腐蚀剂或其他有害物品的场所。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 必须系好安全带 悬挂在有高差1.5～2m周围没有设置防护围栏的作业地点，以及这些场所内的适当地点。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 必须用防护装置 悬挂在发电企业各生产车间的主要通道入口处；悬挂在变电所的入口处；悬挂在检修或施工设备的围栏入口处。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 必须戴好安全帽 悬挂在发电企业各生产车间的主要通道入口处；悬挂在变电所的入口处；悬挂在检修或施工设备的围栏入口处。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 必须穿戴绝缘保护用品 电气设备作业地点设置“必须穿戴绝缘保护用品”标志。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 名称 悬挂处 式 样 尺寸（mm） 颜色 实物图 必须加锁 悬挂在变压器室门口。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 注意通风 悬挂在作业涵洞、电缆隧道、地下室入口处；悬挂在密闭工作场所入口处；悬挂在六氟化硫开关室、蓄电池室、油化验室入口处及其他需要通风的地方。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 必须穿好工作服 悬挂在发电企业各生产车间的主要通道入口处；悬挂在变电所的入口处；悬挂在检修或施工设备的围栏入口处。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 必须保持清洁 悬挂在发电企业各生产车间的主要通道入口处；悬挂在变电所的入口处；悬挂在检修或施工设备的围栏入口处。 300×240 和 200×160 衬底为白色，上方是蓝色圆形指令标志，标志符号为白色。下方为矩形补充标志，标志为黑色框和黑色字符，字为黑体。 三、警告标志 名称 悬挂处 式 样 尺寸（mm） 颜色 实物图 当心坠落 悬挂在高处作业搭设脚手架栏杆上；悬挂在易发生坠落物事故的作业地点。 300×240 和 200×160 长方形衬底色为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志为黑框黑体字，字为黑色，白色衬底。 当心落物 配置在易发生落物的地点 。 300×240 和 200×160 长方形衬底色为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志为黑框黑体字，字为黑色，白色衬底。 当心触电 悬挂在生产现场的电气配电盘、动力箱上；悬挂在临时电源配电箱上；悬挂在生产现场和施工现场可能发生触电危险地点。 300×240 和 200×160 长方形衬底色为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志为黑框黑体字，字为黑色，白色衬底。 当心吊物 配置在高空有吊物的工作现场。 300×240 和 200×160 长方形衬底色为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志为黑框黑体字，字为黑色，白色衬底。 名称 悬挂处 式 样 尺寸（mm） 颜色 实物图 当心坑洞 悬挂在生产现场通道临时开启或挖掘孔洞四周的围栏上。 300
