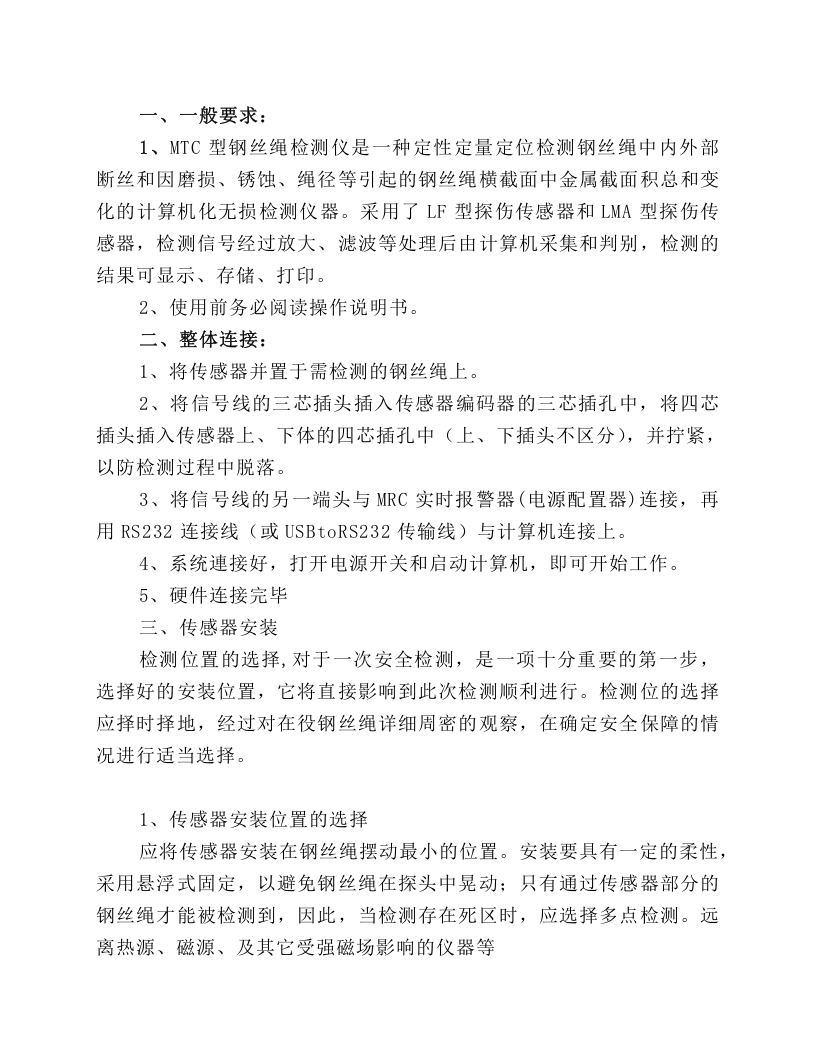

一、一般要求：
1
、
MTC
型钢丝绳检测仪是一种定性定量定位检测钢丝绳中内外部断丝和因磨损、锈蚀、绳径等引起的钢丝绳横截面中金属截面积总和变化的计算机化无损检测仪器。采用了
LF
型探伤传感器和
LMA
型探伤传感器，检测信号经过放大、滤波等处理后由计算机采集和判别，检测的结果可显示、存储、打印。
2
、使用前务必阅读操作说明书。
二、整体连接：
1
、将传感器并置于需检测的钢丝绳上。
2
、将信号线的三芯插头插入传感器编码器的三芯插孔中，将四芯插头插入传感器上、下体的四芯插孔中（上、下插头不区分），并拧紧，以防检测过程中脱落。
3
、将信号线的另一端头与
MRC
实时报警器
(
电源配置器
)
连接，再用
RS232
连接线（或
USB
to
RS232
传输线）与计算机连接上。
4
、系统連接好，打开电源开关和启动计算机，即可开始工作。
5
、硬件连接完毕
三、传感器安装
检测位置的选择
,
对于一次安全检测，是一项十分重要的第一步，选择好的安装位置，它将直接影响到此次检测顺利进行。检测位的选择应择时择地，经过对在役钢丝绳详细周密的观察，在确定安全保障的情况进行适当选择。
1
、传感器安装位置的选择
应将传感器安装在钢丝绳摆动最小的位置。安装要具有一定的柔性，采用悬浮式固定，以避免钢丝绳在探头中晃动；只有通过传感器部分的钢丝绳才能被检测到，因此，当检测存在死区时，应选择多点检测。远离热源、磁源、及其它受强磁场影响的仪器等

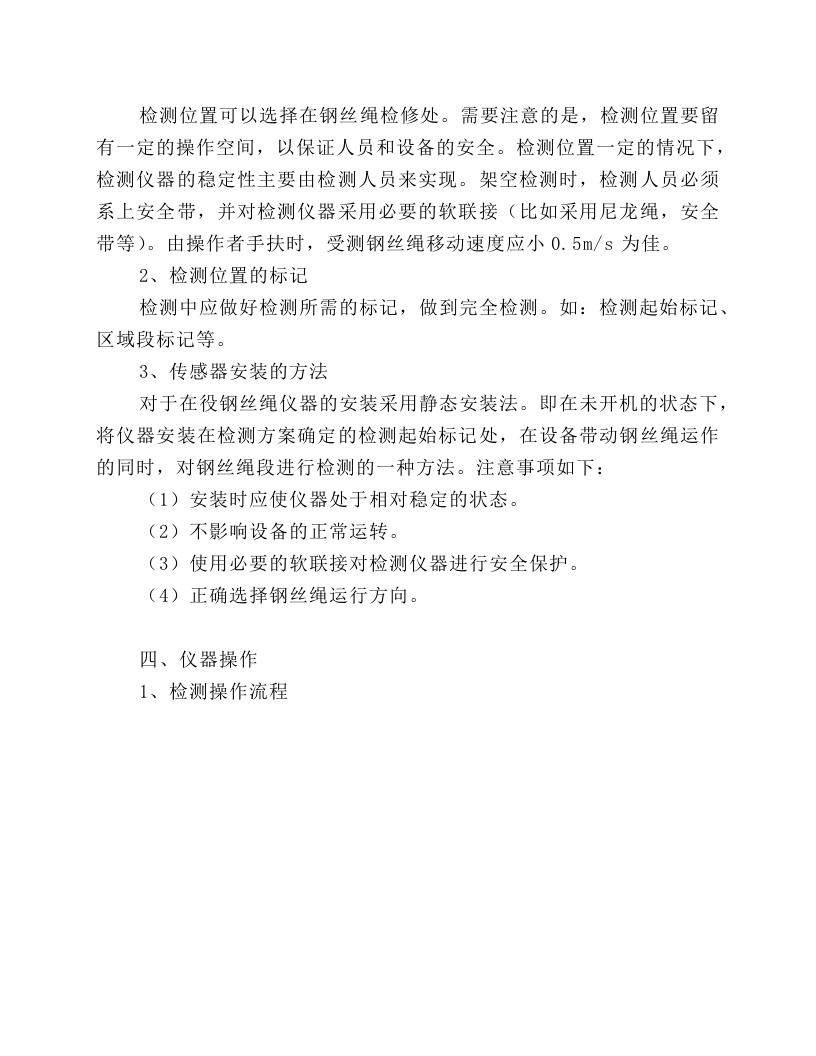

检测位置可以选择在钢丝绳检修处。需要注意的是，检测位置要留有一定的操作空间，以保证人员和设备的安全。检测位置一定的情况下，检测仪器的稳定性主要由检测人员来实现。架空检测时，检测人员必须系上安全带，并对检测仪器采用必要的软联接（比如采用尼龙绳，安全带等）。由操作者手扶时，受测钢丝绳移动速度应小
0.5
m/s
为佳。
2
、检测位置的标记
检测中应做好检测所需的标记，做到完全检测。如：检测起始标记、区域段标记等。
3
、传感器安装的方法
对于在役钢丝绳仪器的安装采用静态安装法。即在未开机的状态下，将仪器安装在检测方案确定的检测起始标记处，在设备带动钢丝绳运作的同时，对钢丝绳段进行检测的一种方法。注意事项如下：
（
1
）安装时应使仪器处于相对稳定的状态。
（
2
）不影响设备的正常运转。
（
3
）使用必要的软联接对检测仪器进行安全保护。
（
4
）正确选择钢丝绳运行方向。
四、
仪器操作
1
、
检测操作流程
操作流程图
2
、启动系统
检查传感器是否安装合适
