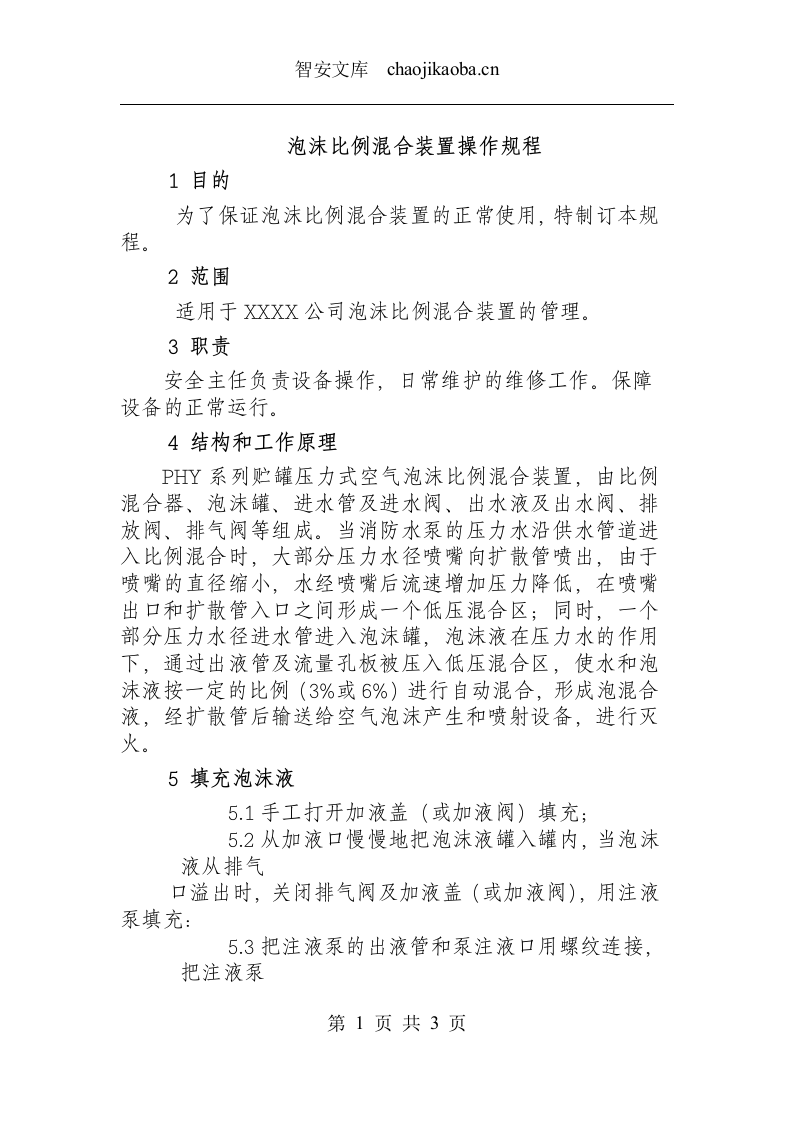

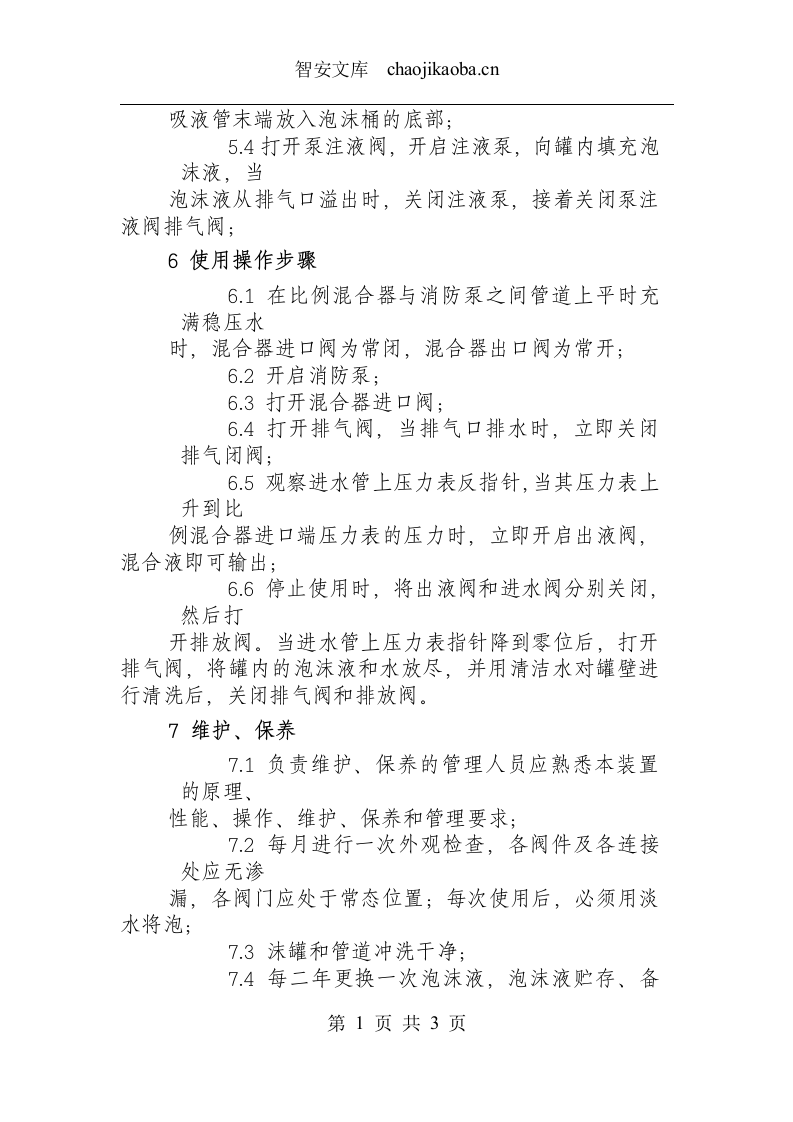

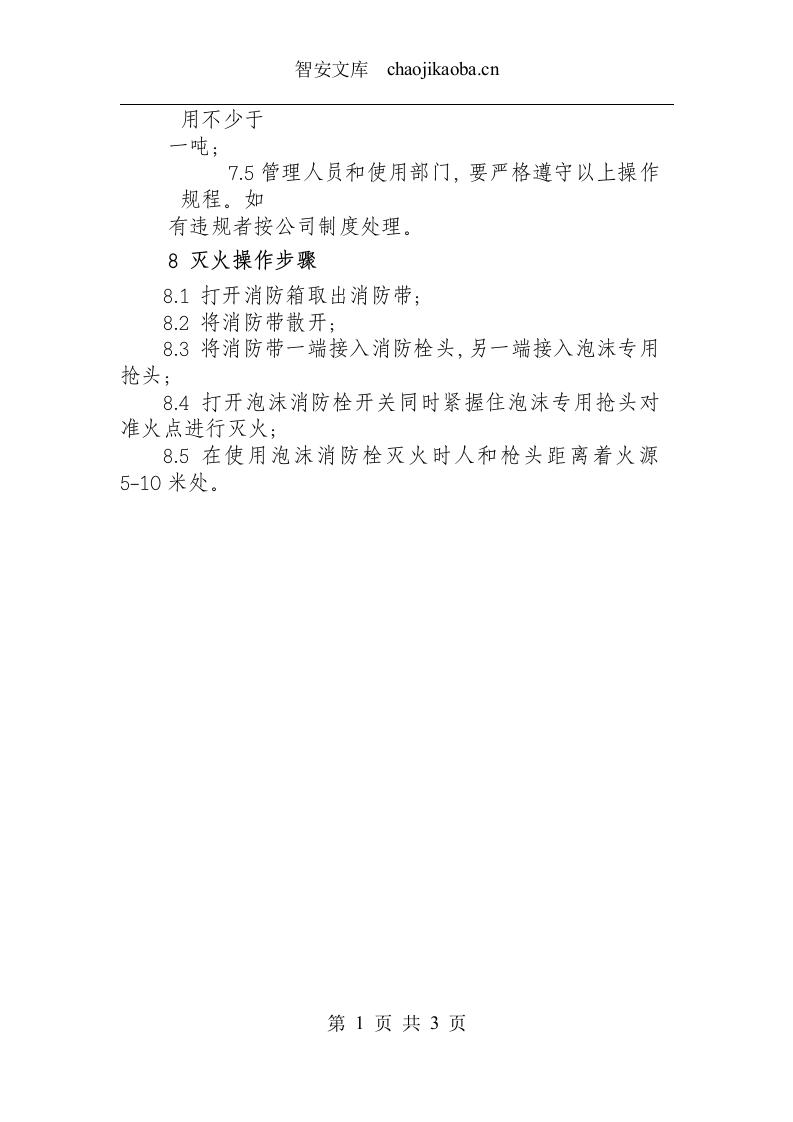

泡沫比例混合装置操作规程 1 目的 为了保证泡沫比例混合装置的正常使用，特制订本规程。 2 范围 适用于 XXXX 公司泡沫比例混合装置的管理。 3 职责 安全主任负责设备操作，日常维护的维修工作。保障设备的正常运行。 4 结构和工作原理 PHY 系列贮罐压力式空气泡沫比例混合装置，由比例混合器、泡沫罐、进水管及进水阀、出水液及出水阀、排放阀、排气阀等组成。当消防水泵的压力水沿供水管道进入比例混合时，大部分压力水径喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区；同时，一个部分压力水径进水管进入泡沫罐，泡沫液在压力水的作用下，通过出液管及流量孔板被压入低压混合区，使水和泡沫液按一定的比例（ 3% 或 6% ）进行自动混合，形成泡混合液，经扩散管后输送 给空气泡沫产生和喷射设备，进行灭火。 5 填充泡沫液 5.1 手工打开加液盖（或加液阀）填充； 5.2 从加液口慢慢地把泡沫液罐入罐内，当泡沫液从排气 口溢出时，关闭排气阀及加液盖（或加液阀），用注液泵填充： 5.3 把注液泵的出液管和泵注液口用螺纹连接，把注液泵 吸液管末端放入泡沫桶的底部； 5.4 打开泵注液阀，开启注液泵，向罐内填充泡沫液，当 泡沫液从排气口溢出时，关闭注液泵，接着关闭泵注液阀排气阀； 6 使用操作步骤 6.1 在比例混合器与消防泵之间管道上平时充满稳压水 时，混合器进口阀为常闭，混合器出口阀为常开； 6.2 开启消防泵； 6.3 打开混合器进口阀； 6.4 打开排气阀，当排气口排水时，立即关闭排气闭阀； 6.5 观察进水管上压力表反指针，当其压力表上升到比 例混合器进口端压力表的压力时，立即开启出液阀，混合液即可输出； 6.6 停止使用时，将出液阀和进水阀分别关闭，然后打 开排放阀。当进水管上压力表指针降到零位后，打开排气阀，将罐内的泡沫液和水放尽，并用清洁水对罐壁进行清洗后，关闭排气阀和排放阀。 7 维护、保养 7.1 负责维护、保养的管理人员应熟悉本装置的原理、 性能、操作、维护、保养和管理要求； 7.2 每月进行一次外观检查，各阀件及各连接处应无渗 漏，各阀门应处于常态位置；每次使用后，必须用淡水将泡； 7.3 沫罐和管道冲洗干净； 7.4 每二年更换一次泡沫液，泡沫液贮存、备用不少于 一吨； 7.5 管理人员和使用部门，要严格遵守以上操作规程。如 有违规者按公司制度处理。 8 灭火操作步骤 8.1 打开消防箱取出消防带； 8.2 将消防带散开； 8.3 将消防带一端接入消防栓头，另一端接入泡沫专用抢头； 8.4 打开泡沫消防栓开关同时紧握住泡沫专用抢头对准火点进行灭火； 8.5 在使用泡沫消防栓灭火时人和枪头距离着火源 5-10 米处。
