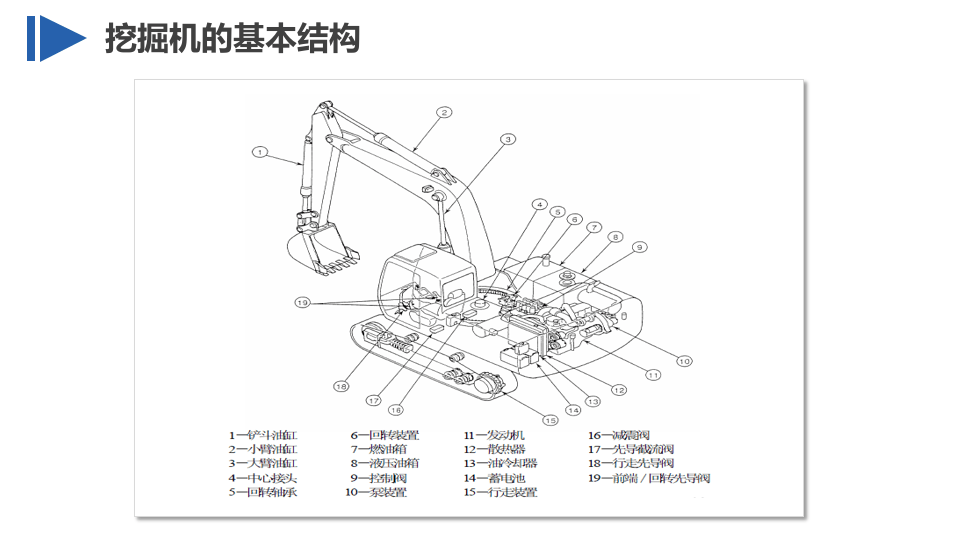

挖掘机安全作业与维护保养 目 录Contents一二三四挖掘机的基本结构挖掘机正确操作方法挖掘机的维护与保养挖掘机操作的安全 PART 01挖掘机的基本结构 挖掘机的基本结构 挖掘机的基本结构 挖掘机的基本结构常用的全回转式液压挖掘机的动力装置、传动装置的主要部分、回转机构、辅助设备和驾驶室等都安装在可回转的平台上，通常称为上部转台。因此单斗液压挖掘机概括成由图示的上部回转体、行走机构、和工作装置3个部分组成。 挖掘机的基本结构动力传输原理图 挖掘机的基本结构1.1底盘底盘即行走装置, 包括履带架和行走机构, 主要由履带架、行走马达+减速机及其管路、驱动轮、导向轮、托链轮、支重轮、履带、涨紧缓冲装置组成，见下图。其功能为支承挖掘机的重量，并把驱动轮传递的动力转变为牵引力，实现整机的行走。行走马达+减速机=行走机构下车：底盘+回转支承+中央回转接头 挖掘机的基本结构图 1 挖掘机的基本结构支重轮、驱动轮、托链轮、引导轮 挖掘机的基本结构行走马达减速机履 带 挖掘机的基本结构中央回转接头中央回转接头是联接回转平台与底盘油路的液压元件，它保证回转平台旋转任意角度后，还能正常给行走马达供油。 挖掘机的基本结构1.2平台平台是上车部分主要承载结构件 挖掘机的基本结构液压油箱、燃油箱工具箱 挖掘机的基本结构散热器发动机总成主泵 挖掘机的基本结构主控制阀回转马达减速机 挖掘机的基本结构驾驶室 挖掘机的基本结构驾驶室内部结构扶手箱操作手柄先导安全控制杆驾驶室门开锁杆 挖掘机的基本结构驾驶室内部结构推土铲操纵杆电锁点烟器空调面板油门操纵杆 挖掘机的基本结构喷水壶开关雨刮器开关工作灯开关工具灯开关空调面板开关 挖掘机的基本结构救生器室内顶灯开关 挖掘机的基本结构仪表盘显示 挖掘机的基本结构1.3工作装置工作装置是液压挖掘机的主要组成部分，目前XG系列挖掘机配置的是反铲工作装置，它主要用于挖掘停机面以下的土壤，但也可以挖掘最大切削高度以下的土壤，反铲工作装置由动臂、斗杆、铲斗、摇杆、连杆及包含动臂油缸、斗杆油缸、铲斗油缸在内的工作装置液压管路等主要部分组成。 挖掘机的基本结构动 臂斗 杆铲 斗 挖掘机的基本结构配 重连杆机构 PART 02挖掘机正确操作方法 挖掘机正确操作方法A周围况状确认，当旋转作业时，对周围障碍物、地形要做到心中有数，一定确保安全操作 B作业时要确认履带的前后方向，避免造成倾翻或撞击C尽量不要把终传动面对挖掘方向，否则容易损伤行走马达或软管 D作
