盾构刀具更换安全操作规程.docx

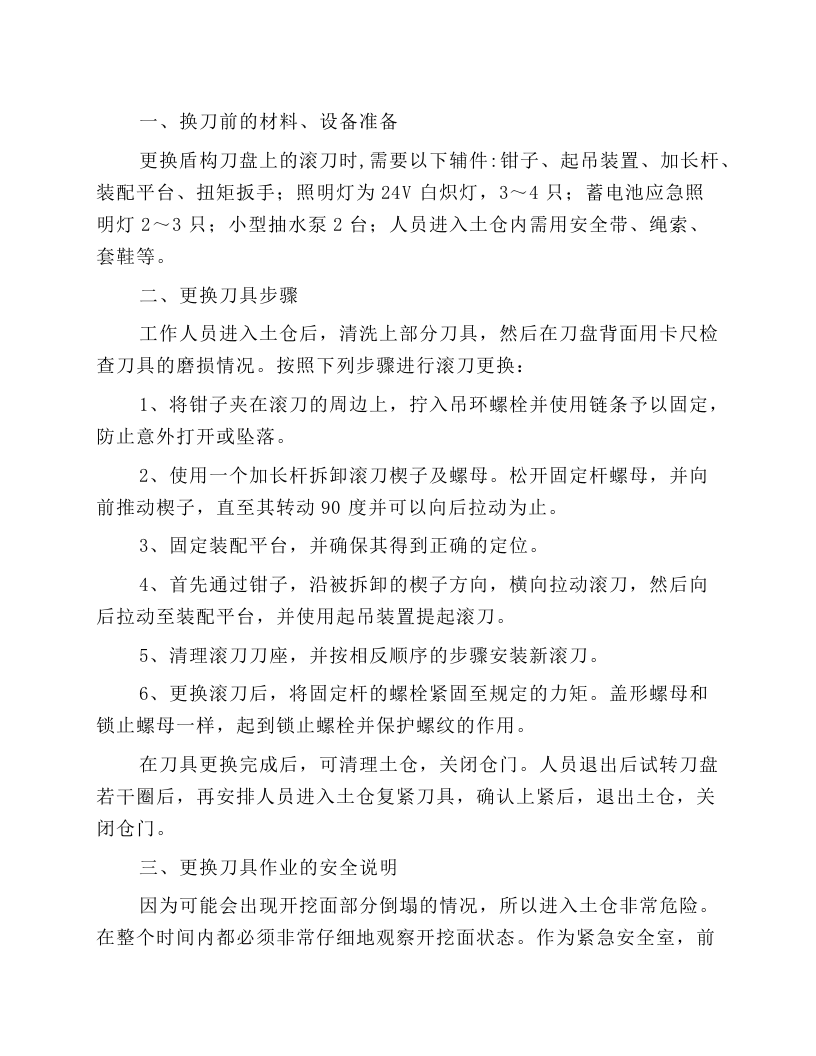

一、换刀前的材料、设备准备 更换盾构刀盘上的滚刀时 , 需要以下辅件 : 钳子、起吊装置、加长杆、装配平台、扭矩扳手；照明灯为 24V 白炽灯， 3 ～ 4 只；蓄电池应急照明灯 2 ～ 3 只；小型抽水泵 2 台；人员进入土仓内需用安全带、绳索、套鞋等。 二、更换刀具步骤 工作人员进入土仓后，清洗上部分刀具，然后在刀盘背面用卡尺检查刀具的磨损情况。按照下列步骤进行滚刀更换： 1 、 将钳子夹在滚刀的周边上，拧入吊环螺栓并使用链条予以固定，防止意外打开或坠落。 2 、 使用一个加长杆拆卸滚刀楔子及螺母。松开固定杆螺母，并向前推动楔子，直至其转动 90 度并可以向后拉动为止。 3 、 固定装配平台，并确保其得到正确的定位。 4 、 首先通过钳子，沿被拆卸的楔子方向，横向拉动滚刀，然后向后拉动至装配平台，并使用起吊装置提起滚刀。 5 、 清理滚刀刀座，并按相反顺序的步骤安装新滚刀。 6 、 更换滚刀后，将固定杆的螺栓紧固至规定的力矩。盖形螺母和锁止螺母一样，起到锁止螺栓并保护螺纹的作用。 在刀具更换完成后，可清理土仓，关闭仓门。人员退出后试转刀盘若干圈后，再安排人员进入土仓复紧刀具，确认上紧后，退出土仓，关闭仓门。 三、更换刀具作业的安全说明 因为可能会出现开挖面部分倒塌的情况，所以进入土仓非常危险。在整个时间内都必须非常仔细地观察开挖面状态。作为紧急安全室，前室必须始终让所有人进入，不能被管路堵塞。所有需要的起重工具都要固定在预定的支架上并经过检查，保证安全操作。 四、换刀作业的人员安排 安排 4 组 20 人参加换刀作业，每 2 组进行交替换刀。每组 5 人，其中 2 人在土仓内完成刀盘具的检查及拆卸、安装刀具，监查工作面的稳定情况并做好换刀作业记录，另外 2 人在人闸中，负责刀具、工具的输送、刀盘的点动操作，剩余 1 人在人闸外负责其他辅助作业。 每组完成 4 把单刃滚刀（或 16 把齿刀或 4 把边刮刀或 4 把正面齿刀）的拆装后立即撤出人闸休息，同时另外一组开始换刀作业，完成预定作业量后撤出人闸，前一组开始作业。如此反复进行，直至换完所有需更换的刀具，换刀过程中如有工作人员感到不适，立即安排其撤离换刀作业区，同时备用人员顶替其工作。 五、应急预防措施及地表监测 换刀过程中加强地面检测工作，监测频率为 3-4 次 / 天，必要时监测频率为 1 次 /2h 或 1 次 /1h ，换刀作业时派专人巡检。在盾构恢复推进前安排监测人员进行巡查工作。 当发现异常情况时，监测负责人立即通知换刀作
