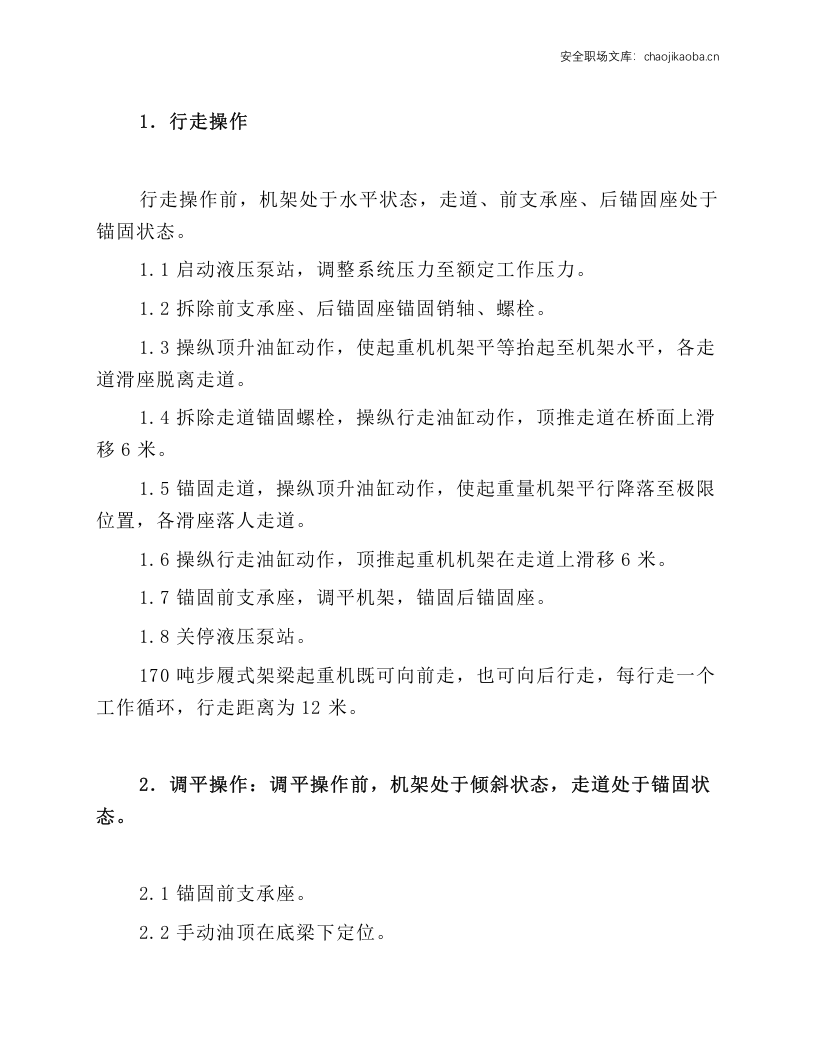

1．行走操作
行走操作前，机架处于水平状态，走道、前支承座、后锚固座处于锚固状态。
1.1启动液压泵站，调整系统压力至额定工作压力。
1.2拆除前支承座、后锚固座锚固销轴、螺栓。
1.3操纵顶升油缸动作，使起重机机架平等抬起至机架水平，各走道滑座脱离走道。
1.4拆除走道锚固螺栓，操纵行走油缸动作，顶推走道在桥面上滑移6米。
1.5锚固走道，操纵顶升油缸动作，使起重量机架平行降落至极限位置，各滑座落人走道。
1.6操纵行走油缸动作，顶推起重机机架在走道上滑移6米。
1.7锚固前支承座，调平机架，锚固后锚固座。
1.8关停液压泵站。
170吨步履式架梁起重机既可向前走，也可向后行走，每行走一个工作循环，行走距离为12米。
2．调平操作：调平操作前，机架处于倾斜状态，走道处于锚固状态。
2.1锚固前支承座。
2.2手动油顶在底梁下定位。

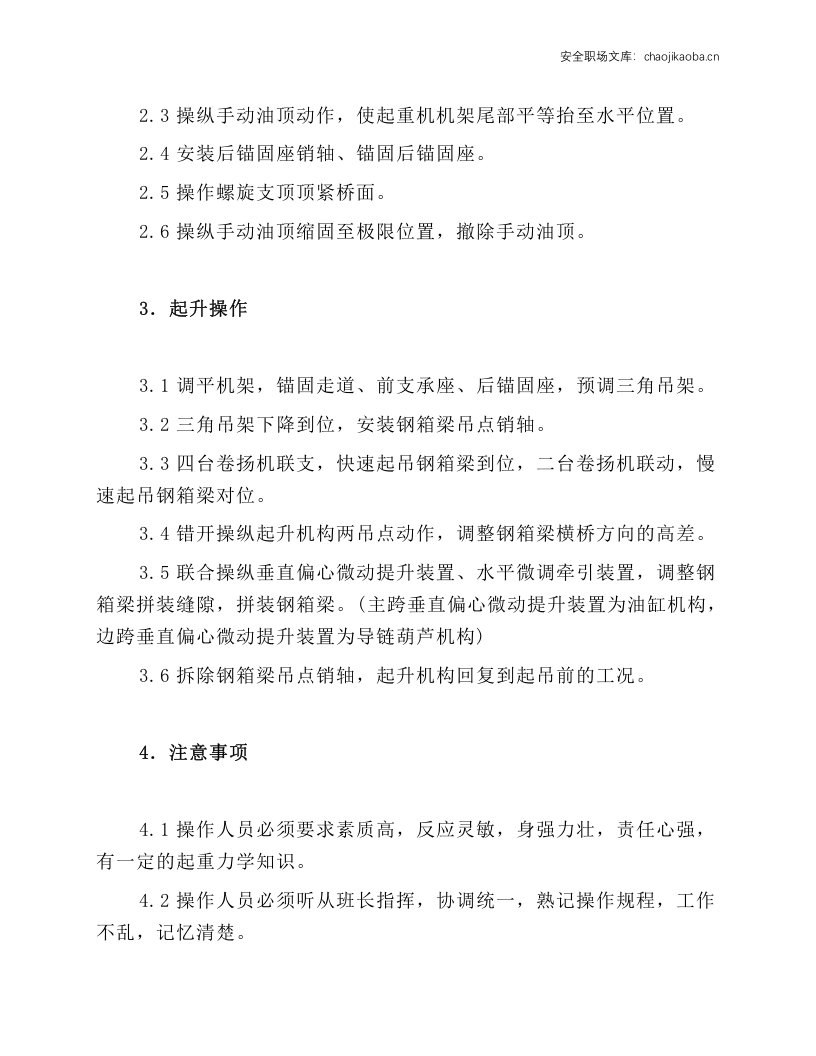

2.3操纵手动油顶动作，使起重机机架尾部平等抬至水平位置。
2.4安装后锚固座销轴、锚固后锚固座。
2.5操作螺旋支顶顶紧桥面。
2.6操纵手动油顶缩固至极限位置，撤除手动油顶。
3．起升操作
3.1调平机架，锚固走道、前支承座、后锚固座，预调三角吊架。
3.2三角吊架下降到位，安装钢箱梁吊点销轴。
3.3四台卷扬机联支，快速起吊钢箱梁到位，二台卷扬机联动，慢速起吊钢箱梁对位。
3.4错开操纵起升机构两吊点动作，调整钢箱梁横桥方向的高差。
3.5联合操纵垂直偏心微动提升装置、水平微调牵引装置，调整钢箱梁拼装缝隙，拼装钢箱梁。(主跨垂直偏心微动提升装置为油缸机构，边跨垂直偏心微动提升装置为导链葫芦机构)
3.6拆除钢箱梁吊点销轴，起升机构回复到起吊前的工况。
4．注意事项
4.1操作人员必须要求素质高，反应灵敏，身强力壮，责任心强，有一定的起重力学知识。
4.2操作人员必须听从班长指挥，协调统一，熟记操作规程，工作不乱，记忆清楚。

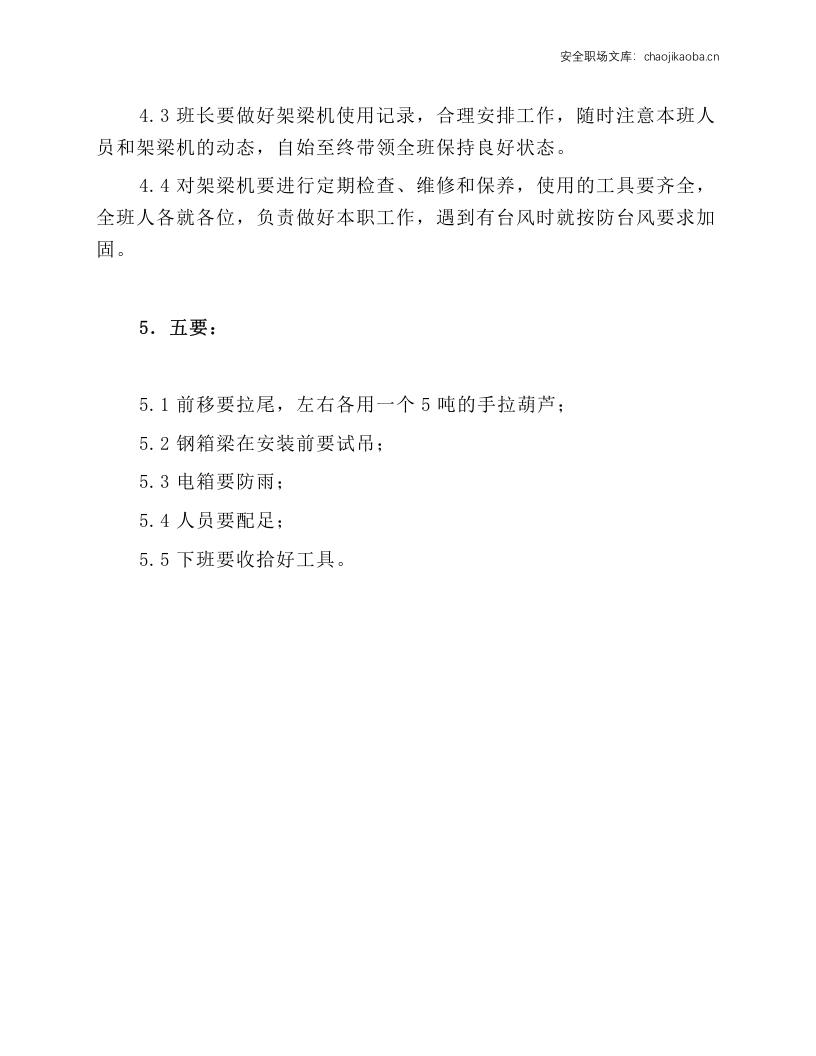

4.3班长要做好架梁机使用记录，合理安排工作，随时注意本班人员和架梁机的动态，自始至终带领全班保持良好状态。
4.4对架梁机要进行定期检查、维修和保养，使用的工具要齐全，全班人各就各位，负责做好本职工作，遇到有台风时就按防台风要求加固。
5．五要：
5.1前移要拉尾，左右各用一个5吨的手拉葫芦；
5.2钢箱梁在安装前要试吊；
5.3电箱要防雨；
5.4人员要配足；
5.5下班要收拾好工具。
