板式换热器操作规程.docx

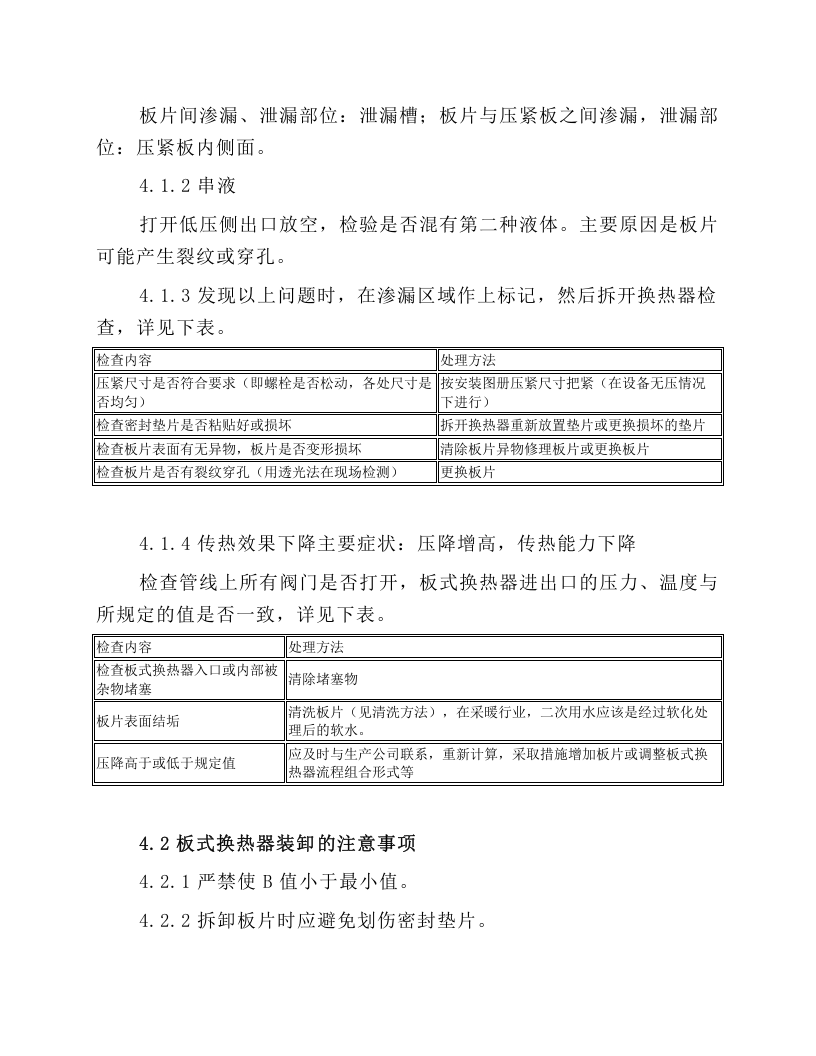

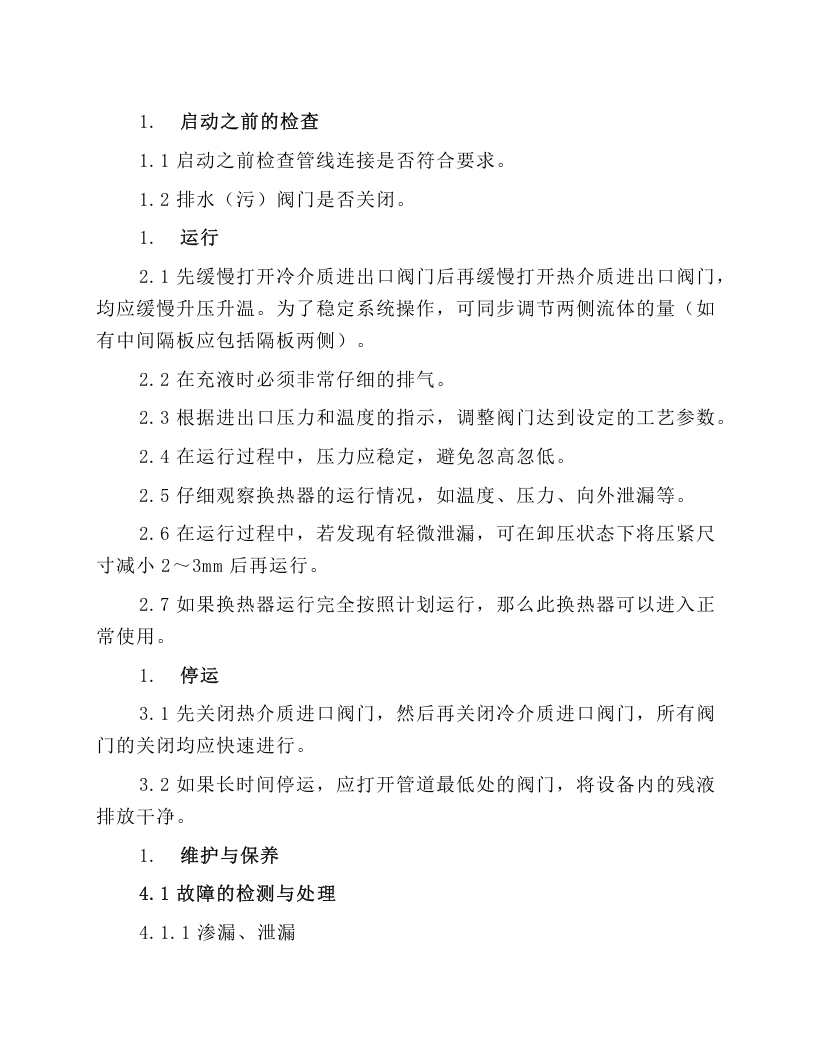

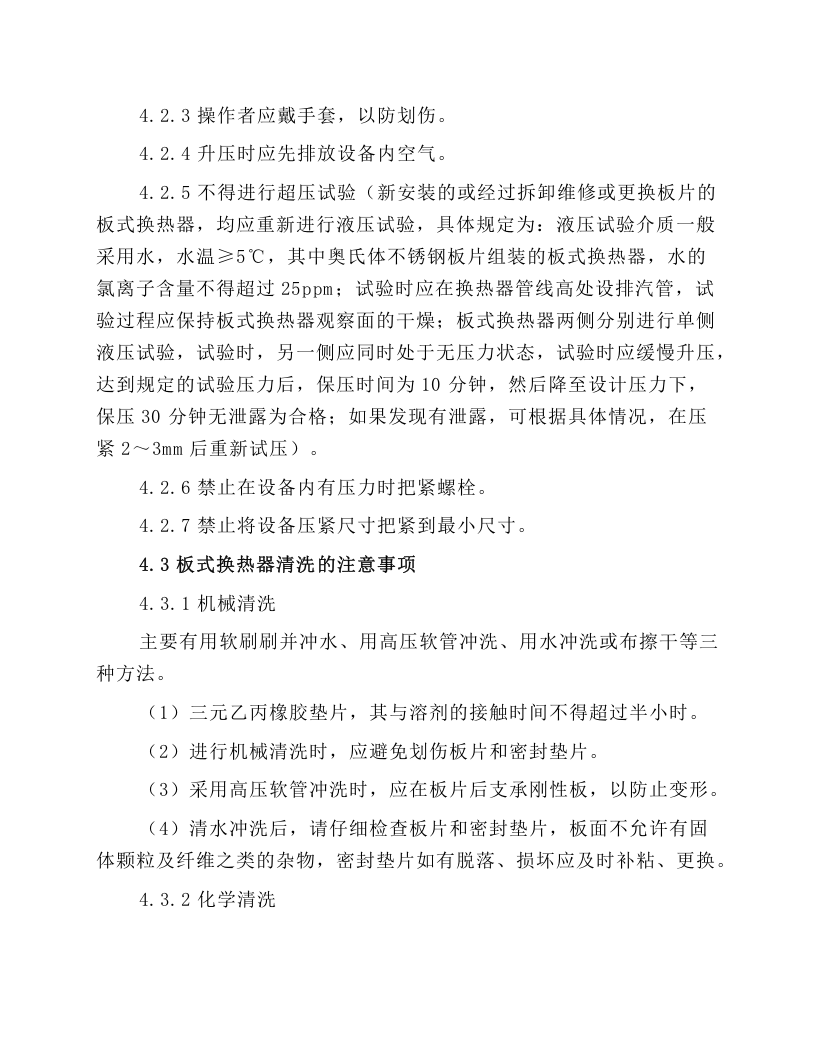

启动之前的检查 1.1 启动之前检查管线连接是否符合要求。 1.2 排水（污）阀门是否关闭。 运行 2.1 先缓慢打开冷介质进出口阀门后再缓慢打开热介质进出口阀门，均应缓慢升压 升温。为了稳定系统操作，可同步调节两侧流体的量（如有中间隔板应包括隔板两侧）。 2.2 在充液时必须非常仔细的排气。 2.3 根据进出口压力和温度的指示，调整阀门达到设定的工艺参数。 2.4 在运行过程中，压力应稳定，避免忽高忽低。 2.5 仔细观察换热器的运行情况，如温度、压力、向外泄漏等。 2.6 在运行过程中，若发现有轻微泄漏，可在卸压状态下将压紧尺寸减小 2 ～ 3mm 后再运行。 2.7 如果换热器运行完全按照计划运行，那么此换热器可以进入正常使用。 停运 3.1 先关闭热介质进口阀门，然后再关闭冷介质进口阀门，所有阀门的关闭均应快速进行。 3.2 如果长时间停运，应打开管道最低处的阀门，将设备内的残液排放干净。 维护与保养 4.1 故障的检测与处理 4.1.1 渗漏、泄漏 板片间渗漏、泄漏部位：泄漏槽；板片与压紧板之间渗漏，泄漏部位：压紧板内侧面。 4.1.2 串液 打开低压侧出口放空，检验是否混有第二种液体。主要原因是板片可能产生裂纹或穿孔。 4.1.3 发现以上问题时，在渗漏区域作上标记，然后拆开换热器检查，详见下表。 检查内容 处理方法 压紧尺寸是否符合要求（即螺栓是否松动，各处尺寸是否均匀） 按安装图册压紧尺寸把紧（在设备无压情况下进行） 检查密封垫片是否粘贴好或损坏 拆开换热器重新放置垫片或更换损坏的垫片 检查板片表面有无异物，板片是否变形 损坏 清除板片异物 修理板片或更换板片 检查板片是否有裂纹 穿孔（用透光法在现场检测） 更换板片 4.1.4 传热效果下降主要症状：压降增高，传热能力下降 检查管线上所有阀门是否打开，板式换热器进出口的压力、温度与所规定的值是否一致，详见下表。 检查内容 处理方法 检查板式换热器入口或内部被杂物堵塞 清除堵塞物 板片表面结垢 清洗板片（见清洗方法），在采暖行业，二次用水应该是经过软化处理后的软水。 压降高于或低于规定值 应及时与生产公司联系，重新计算，采取措施增加板片或调整板式换热器流程组合形式等 4.2 板式换热器装卸的注意事项 4.2.1 严禁使 B 值小于最小值。 4.2.2 拆卸板片时应避免划伤密封垫片。 4.2.3 操作者应戴手套，以防划伤。 4.2.4 升压时应先排放设备内空气。 4.2.5 不得进行超压试验（新安装的或经过拆卸维修或更换板片的板式换热器，均应重新进行液压试验，具体规
