煤矿避灾六大系统操作规程.docx

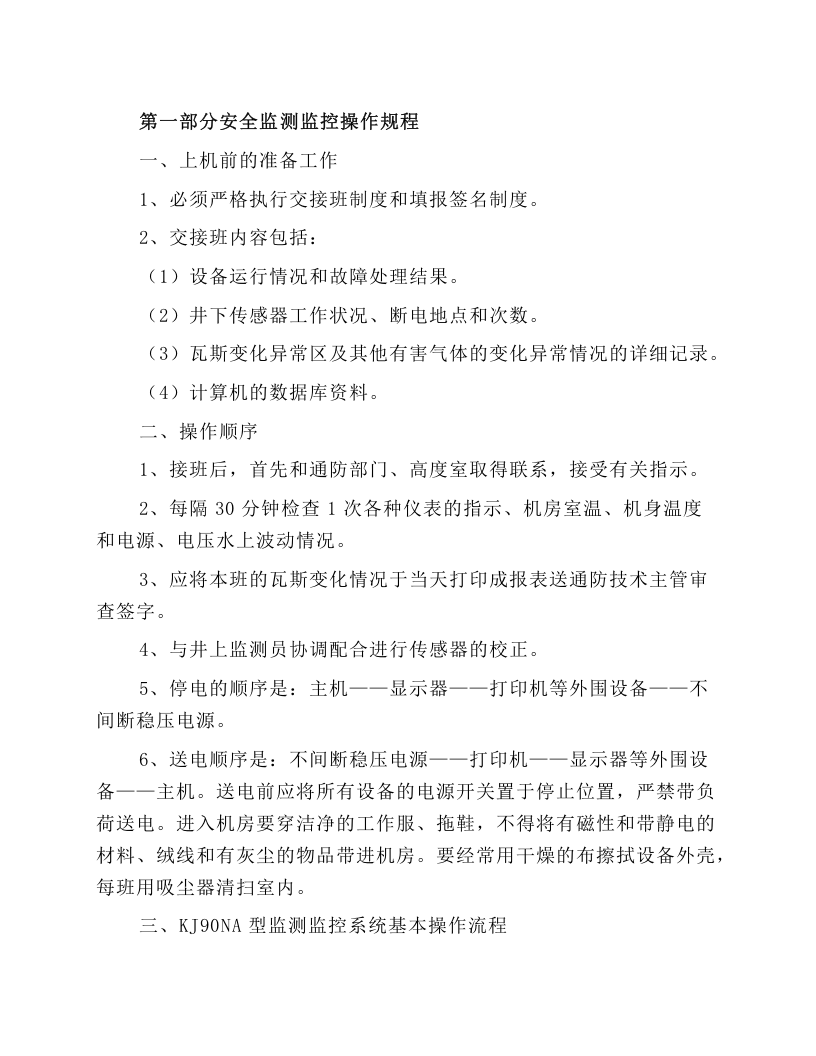

第一部分 安全监测监控操作规程 一、上机前的准备工作 1 、 必须严格执行交接班制度和填报签名制度。 2 、 交接班内容包括： （ 1 ） 设备运行情况和故障处理结果。 （ 2 ） 井下传感器工作状况、断电地点和次数。 （ 3 ） 瓦斯变化异常区及其他有害气体的变化异常情况的详细记录。 （ 4 ） 计算机的数据库资料。 二、操作顺序 1 、接班后，首先和通防部门、高度室取得联系，接受有关指示。 2 、 每隔 30 分钟检查 1 次各种仪表的指示、机房室温、机身温度和电源、电压水上波动情况。 3 、应将本班的瓦斯变化情况于当天打印成报表送通防技术主管审查签字。 4 、与井上监测员协调配合进行传感器的校正。 5 、停电的顺序是：主机 —— 显示器 —— 打印机等外围设备 —— 不间断稳压电源。 6 、送电顺序是：不间断稳压电源 —— 打印机 —— 显示器等外围设备 —— 主机。送电前应将所有设备的电源开关置于停止位置，严禁带负荷送电。进入机房要穿洁净的工作服、拖鞋，不得将有磁性和带静电的材料、绒线和有灰尘的物品带进机房。要经常用干燥的布擦拭设备外壳，每班用吸尘器清扫室内。 三、 KJ90NA 型监测监控系统基本操作流程 （一）、测点定义 1 、测点定义是系统定义的核心，只有通过测点的定义，才有可能实现数据的监测。在菜单栏中用鼠标单击 “ 设置 (S)” 菜单，弹出下拉式菜单。 2 、选择 “ 测点定义 ctr+c” ，弹出用户登陆界面，选择用户名输入相应的密码，单击 “ 登录 ” 。 3 、进入测点定义信息对话框，在该对话框内包括：分站及断口定义、模拟量定义、开停定义、智能开停、控制量定义、交叉断电、流量定义。 （二）、分站及端口定义 (1) 选择分站号： 在 “ 选择分站号 ” 栏下拉式菜单中（数值范围： 001 ～ 255 ）选择分站号，如： 004 （若 004 后面有 ★ 符号表示 004# 分站已经定义）； (2) 设置分站 IP 地址： 如 004# 分站的 IP 地址为： 10.66.14.2 ；若是串口方式的则没有 IP 地址输入一栏，其它设置相同； (3) 选择分站类型（与井下实物一一对应 ) ：分站类型包括：抽放分站、八模八开六控、八模八开八控互换、四模四开四控互换、二模二开二控互换、提升分站、 KFD—4 （ 4 路）、 KFD—4 （ 2 路））：八模八开八控互换；如 003# 分站的分站类型为 ：八模八开八控互换 (4) 输入分站位置（即井下分站安装位置）： 如 004# 分站的分站位置为： 2809 皮带头；最后把 “ 响铃报警 ” 、 “ 运行记录 ” 、 “ 密采记录 ” 选上，一般情况下是默认勾上的。 (5)
