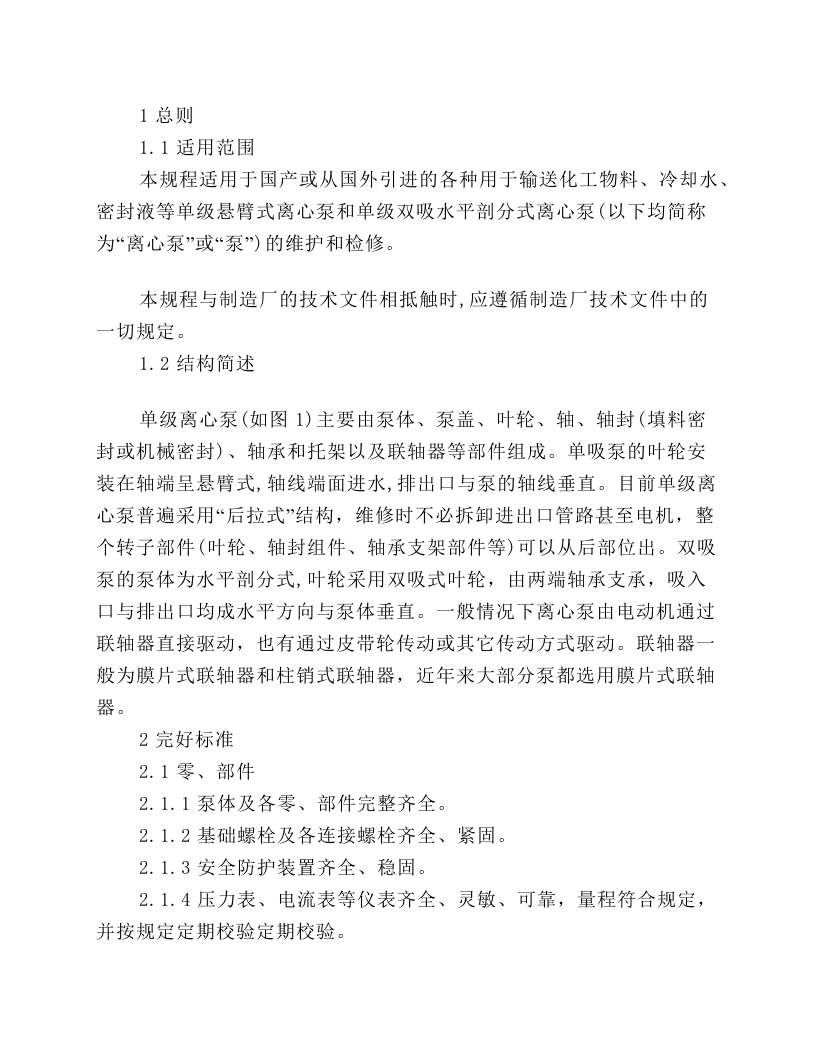

1总则 1.1适用范围 本规程适用于国产或从国外引进的各种用于输送化工物料、冷却水、密封液等单级悬臂式离心泵和单级双吸水平剖分式离心泵(以下均简称为 “ 离心泵 ” 或 “ 泵 ” )的维护和检修。 本规程与制造厂的技术文件相抵触时,应遵循制造厂技术文件中的一切规定。 1.2结构简述 单级离心泵(如图1)主要由泵体、泵盖、叶轮、轴、轴封(填料密封或机械密封)、轴承和托架以及联轴器等部件组成。单吸泵的叶轮安装在轴端呈悬臂式,轴线端面进水,排出口与泵的轴线垂直。目前单级离心泵普遍采用 “ 后拉式 ” 结构，维修时不必拆卸进出口管路甚至电机，整个转子部件(叶轮、轴封组件、轴承支架部件等)可以从后部位出。双吸泵的泵体为水平剖分式,叶轮采用双吸式叶轮，由两端轴承支承，吸入口与排出口均成水平方向与泵体垂直。一般情况下离心泵由电动机通过联轴器直接驱动，也有通过皮带轮传动或其它传动方式驱动。联轴器一般为膜片式联轴器和柱销式联轴器，近年来大部分泵都选用膜片式联轴器。 2完好标准 2.1零、部件 2.1.1泵体及各零、部件完整齐全。 2.1.2基础螺栓及各连接螺栓齐全、紧固。 2.1.3安全防护装置齐全、稳固。 2.1.4压力表、电流表等仪表齐全、灵敏、可靠，量程符合规定，并按规定定期校验定期校验。 2.1.5各部位安装配合符合规定：进、出口阀及管线安装合理，横平竖直，不堵不漏。 2.1.6泵体及附属阀门、管件、管线油漆完整，标志明显。 2.1.7基础及底座完整、坚固。 2.2运行性能 2.2.1润滑油位符合规定，润滑良好，能严格执行润滑制度的 “ 五定 ” 、 “ 三级过滤 ” 等规定。 2.2.2运转正常，无异常振动、杂音等现象。 2.2.3压力、流量平稳，各部温度正常，电流稳定。 2.2.4能达到铭牌出力或查定能力。 2.3技术资料 2.3.1操作规程、维护检修规程齐全。 2.3.2设备档案齐全，数据准确可靠。档案内容包括： 2.3.2.1离心泵的装配图、易损件图以及主要零部件图； 2.3.2.2离心泵出厂使用说明书、质量证明书； 2.3.2.3离心泵的安装、试车、验收记录； 2.3.2.4离心泵的设备履历卡片和运行、检测、检修、事故等记录。 2.4设备及环境 2.4.1设备清洁，外表无灰尘、油垢。 2.4.2基础及底座整洁，表面及周围无积水、废液，环境整齐清洁。 2.4.3进出口阀门、管口法兰、泵体等处结合面均无泄漏。 2.4.4轴封处泄漏量： 2.4.4.1填料密封：介质为水时，初期每分钟不多于20滴，末期每分钟不多于40滴；其他液体，每分钟不多于15滴。 2.4.4.2机械密封：初期应无泄漏，末期
