JCT2317-2015 喷涂橡胶沥青防水涂料.pdf

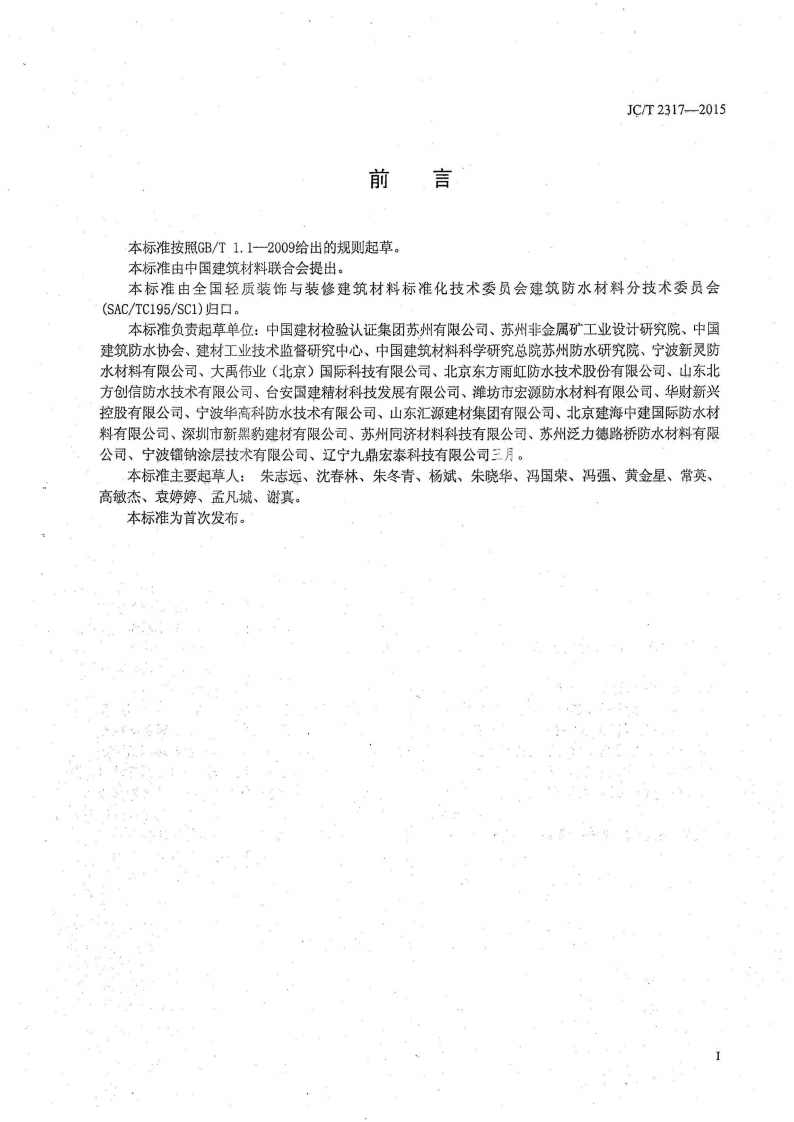

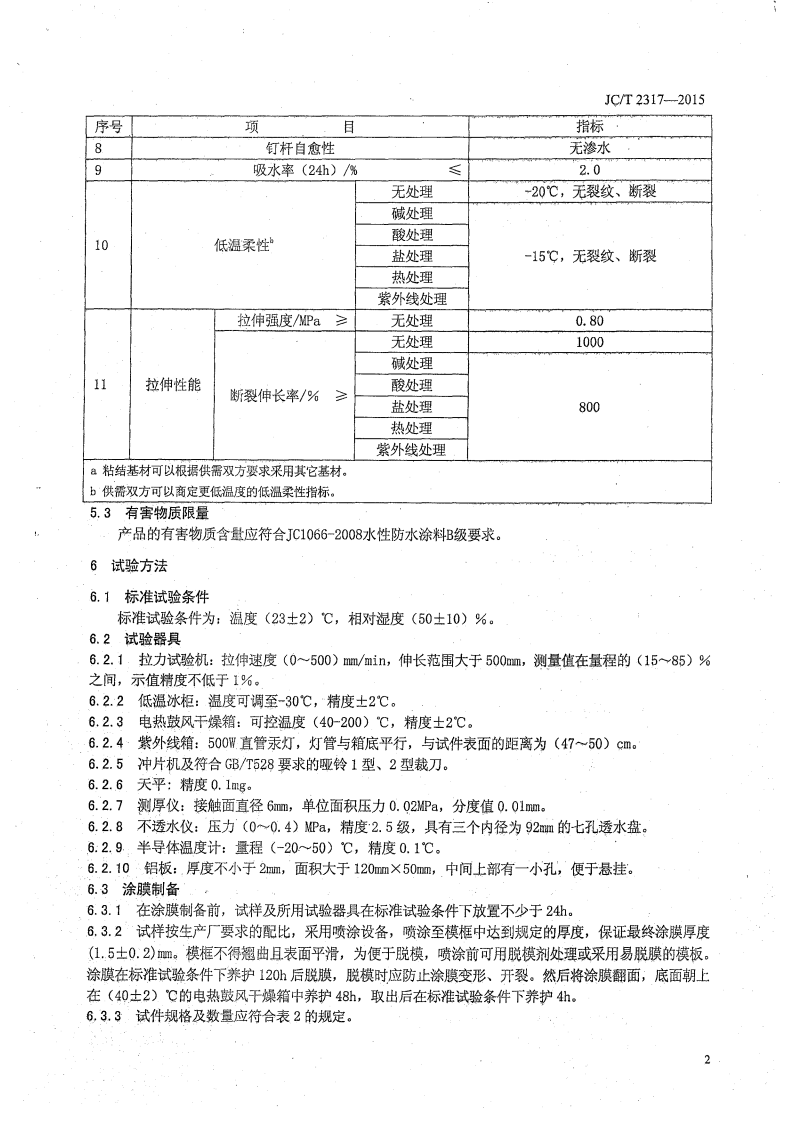

目 IJ 吕 本标准按照 GB / T 1. 1-2009 给出的规则起草。 本标准由中国建筑材料联合会提出。 Jt;: /T 2317 卢 2015 本标准由全国轻 质 装饰与装修建筑材料标准化技术委员会建筑防水材料分技术委员会 (SAC/TC195/SC1 ）归口 。 本标准负责起草单位：中国建材检验认证集团苏州有限公司、苏州非金属矿工业．设计研究 院 、中国 建筑防水协会、建材 ’ 工业 技术监督研究中心、中国 建 筑材料科学研究总院苏州 防 水研究院、宁 波新灵 防 水材料有限公司、大禹 伟 业（北京〉国际科技有限公司、北京东方雨虹防水技术股份有限 公司 、 山东 北 方创信防水技术有限公－司、台安国建精材科技发展有限公司、 摊 坊市宏源防水材料 A 有限公司、 华财新 兴 控股有限公司、宁波华 高 科防水技术有限公司、山东汇源建材’ 集 团有限公司、北京建海 .r: 卡 1 建国际 防水 材 料有限公司、深圳市新 黑豹 建材有限公司、苏州同济材料科技有限公司、苏州泛力德路桥防水材 料 有限 公司、宁波锚铀涂层技 术 有限公司、辽宁九鼎宏泰科技有限公司 二月 。 本标准主 要 起草 人 ， ： 朱 志远、沈 春 林、朱冬 青 、 杨 斌、朱晓华、 冯国荣 、 冯 强、 黄金星 、 常英 、 高敏杰、袁婷婷、孟凡城、谢真。 本标准为首次发布 。 JC/T 2317-2015 ’飞”’ 指标 序号 项 目 … 无渗水 可 t 囚－，呵冒－，『－啕阳~”『民 8 钉杆自愈性 J < 9 吸水率（ 24h) /% 只 〈、 f 、 无处理 碱处理 10 低温柔性 b 酸处理 盐处理 热处理 紫外线处理， 拉伸强度／ MPa ;.:?: 无处理＼／， 无处理＼／ 拉旷能 碱处理 11 断裂伸长率／% 二三 酸处理 盐处理 热处理 紫外线处理 a 粘结基材可以根据供需双方要求采用其它基材。 b 供需双方可以商定更低温度的低温柔性指标。 5. 3 有害物质限量 产品的有害物质含量应符合 JC1066-2008 水性防水涂料 B 级要求。 6 试验方法 6. 1 标准试验条件 标准试验条件为：翻度（ 23 士 2 ）℃，相对湿度（ 50 土 10) % 0 6. 2 试验器具 2.0 一 2o·c ，无裂纹、断裂 一 15 ℃，无裂纹、断裂 0.80 1000 800 6. 2. 1 拉力试验机：拉伸速度（ 0 ～ 500) mm/min ，伸长范围大于 500mm ，测量值在量程的 05 ～ 85) % 之间，示值精度不低于 1% 。 6.2.2 低据冰柜：温度可调至－ 30 ℃，精度士 2 ℃。 6.2.3 电热鼓风干燥箱：可控温度（ 40 一 200 ）℃，精度土 2 ℃。 6.2.4 紫外线箱： 500W. 直管束灯，灯管与箱底平行，与试件表面的距离为（
