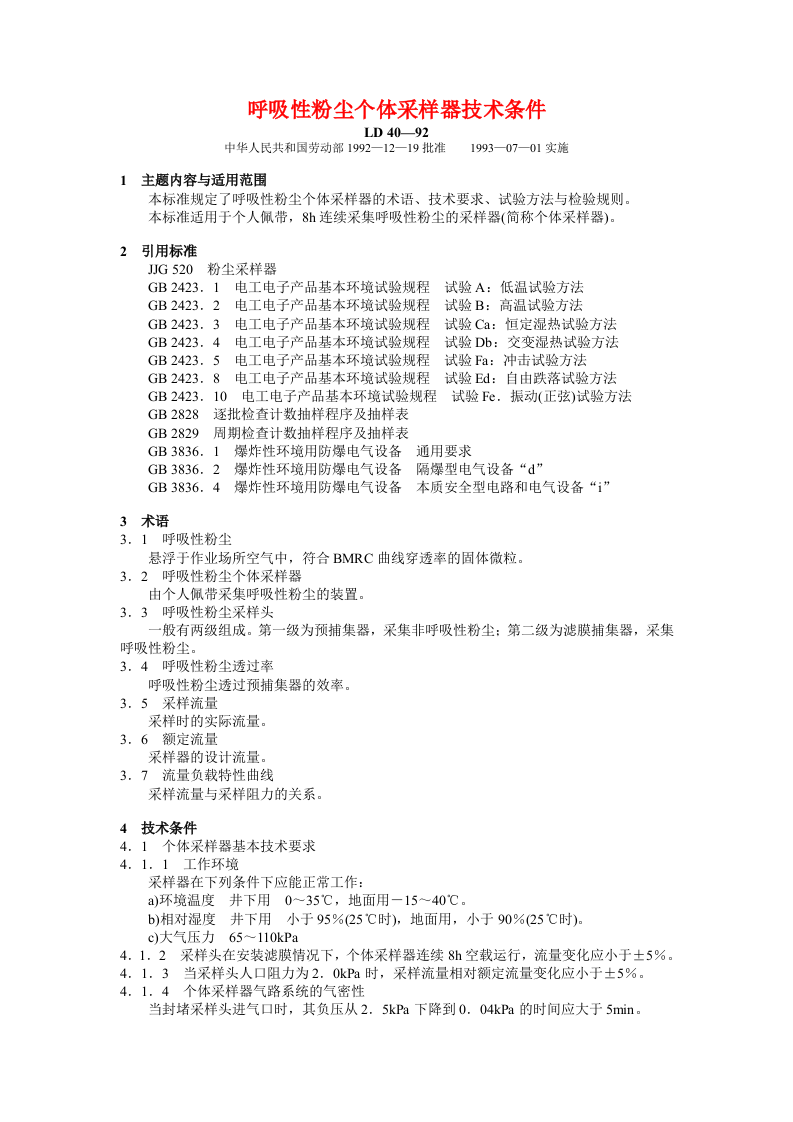

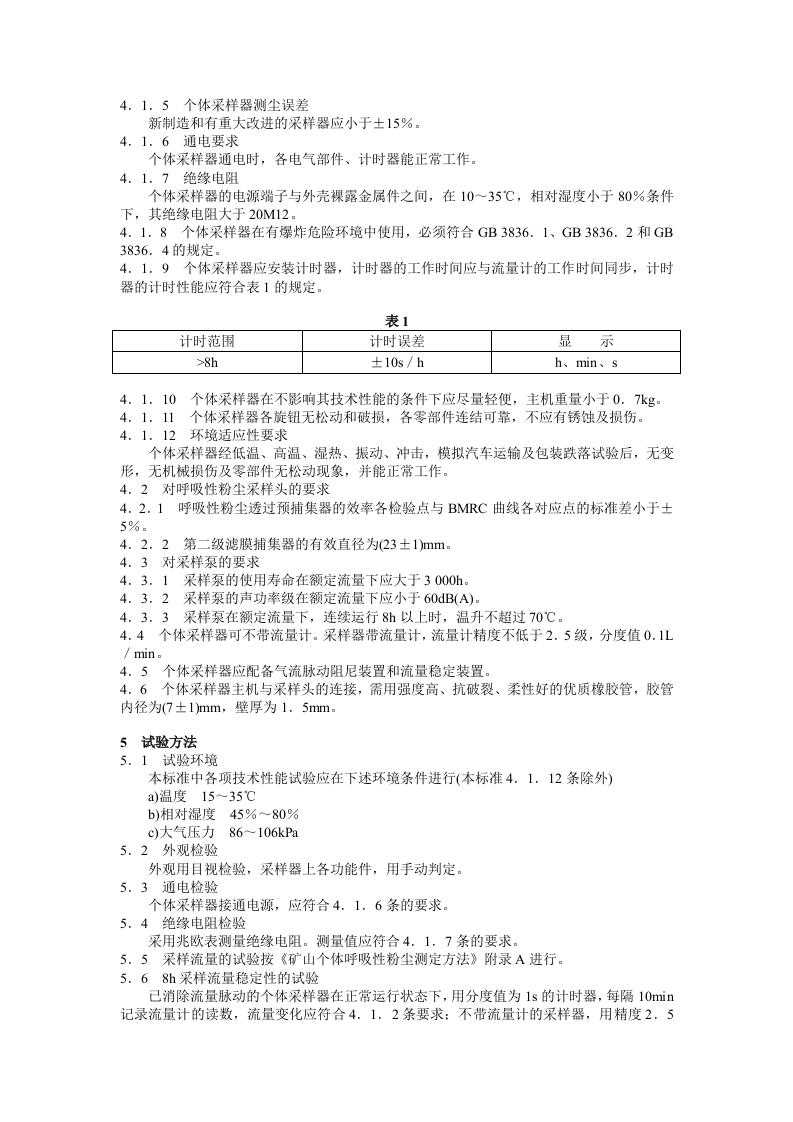

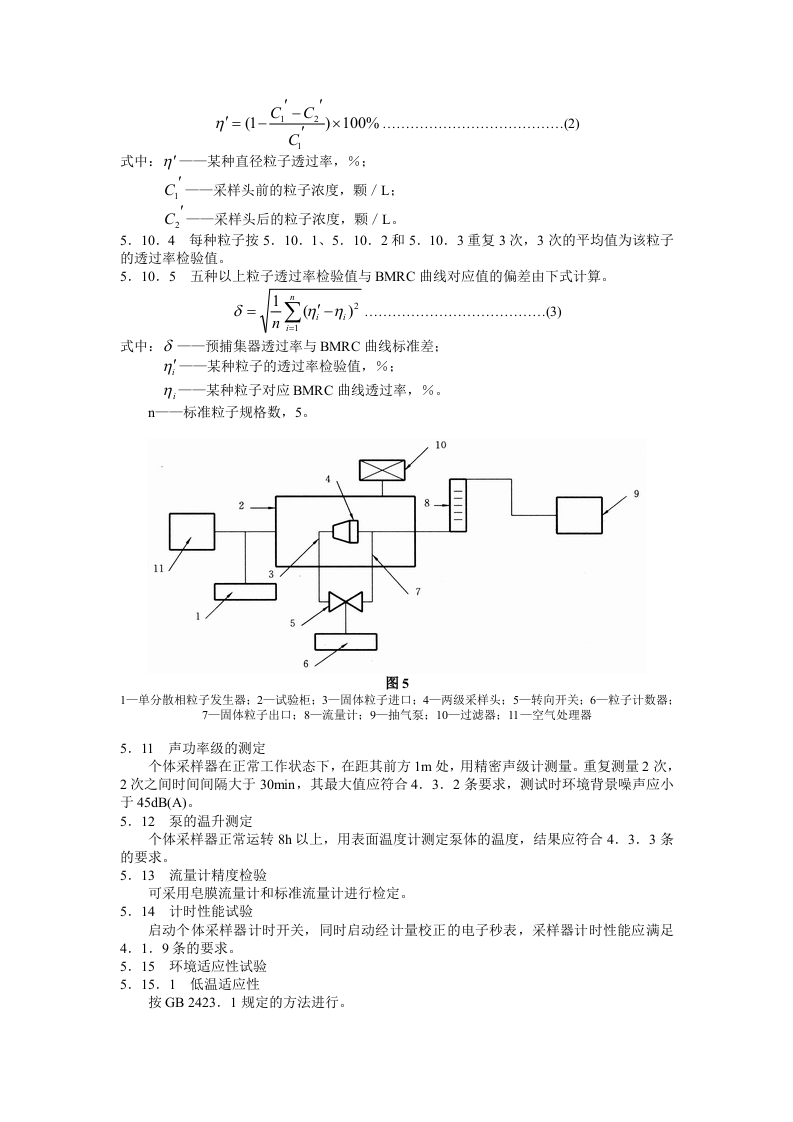

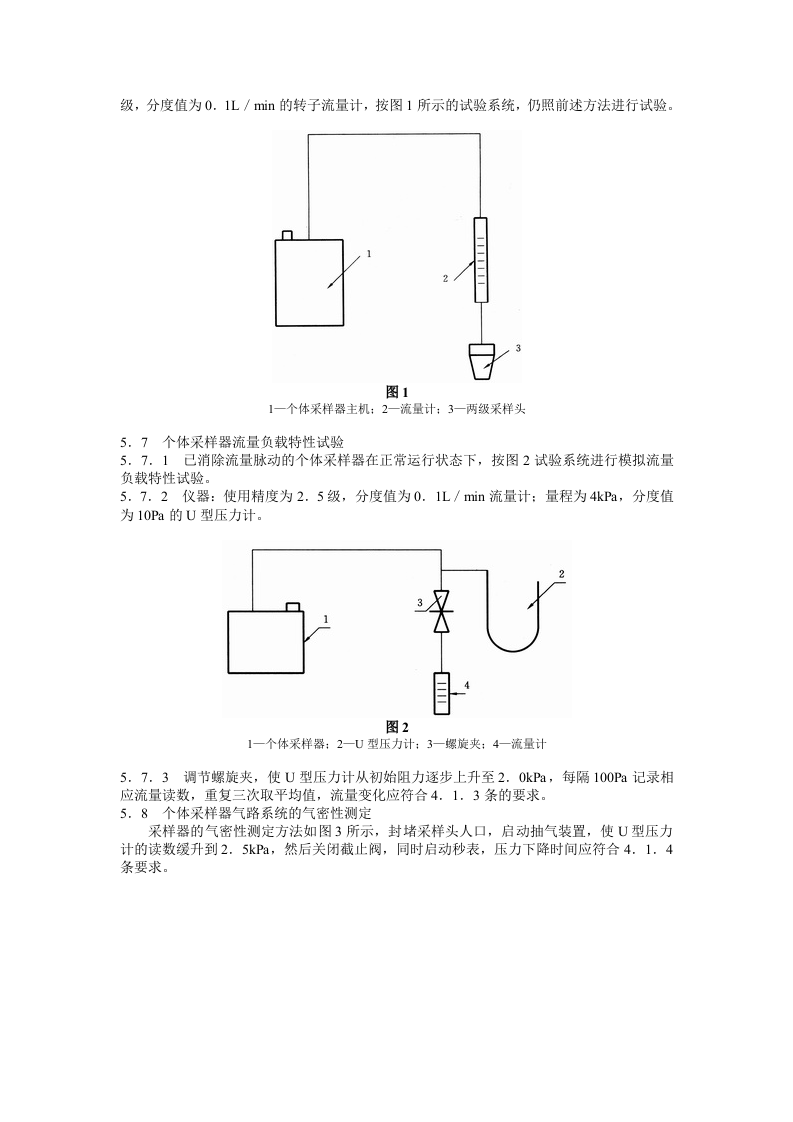

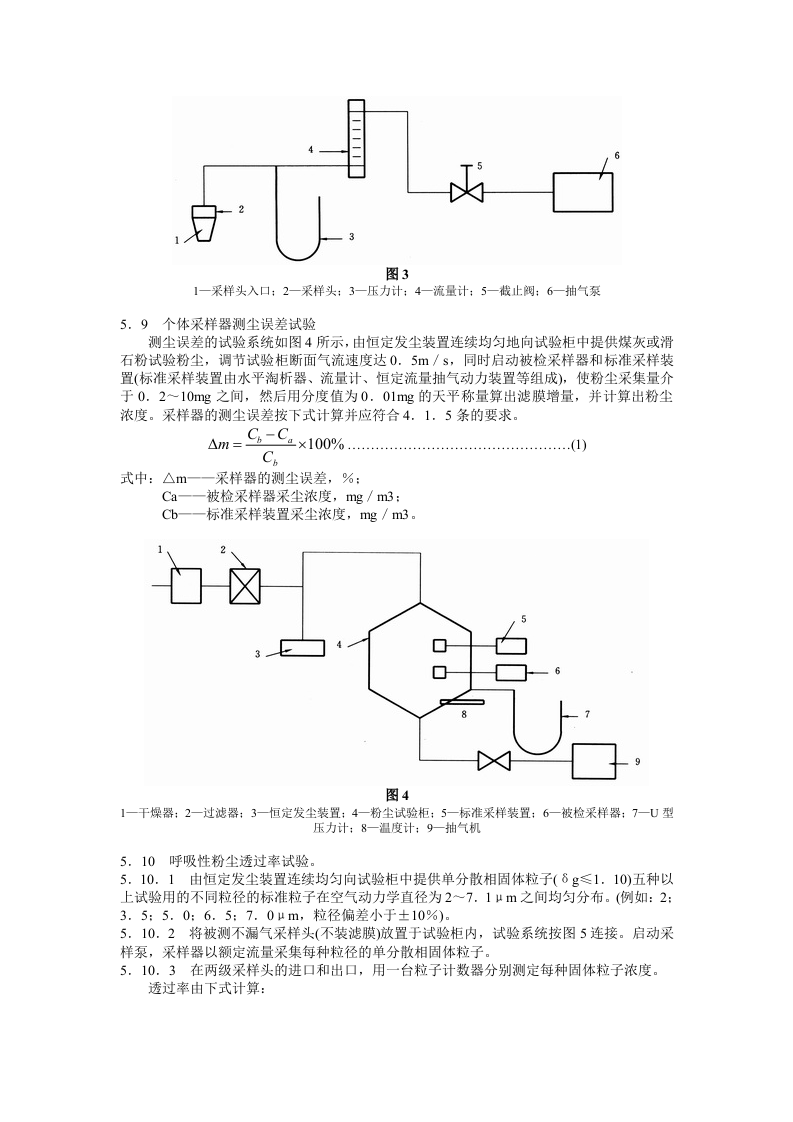

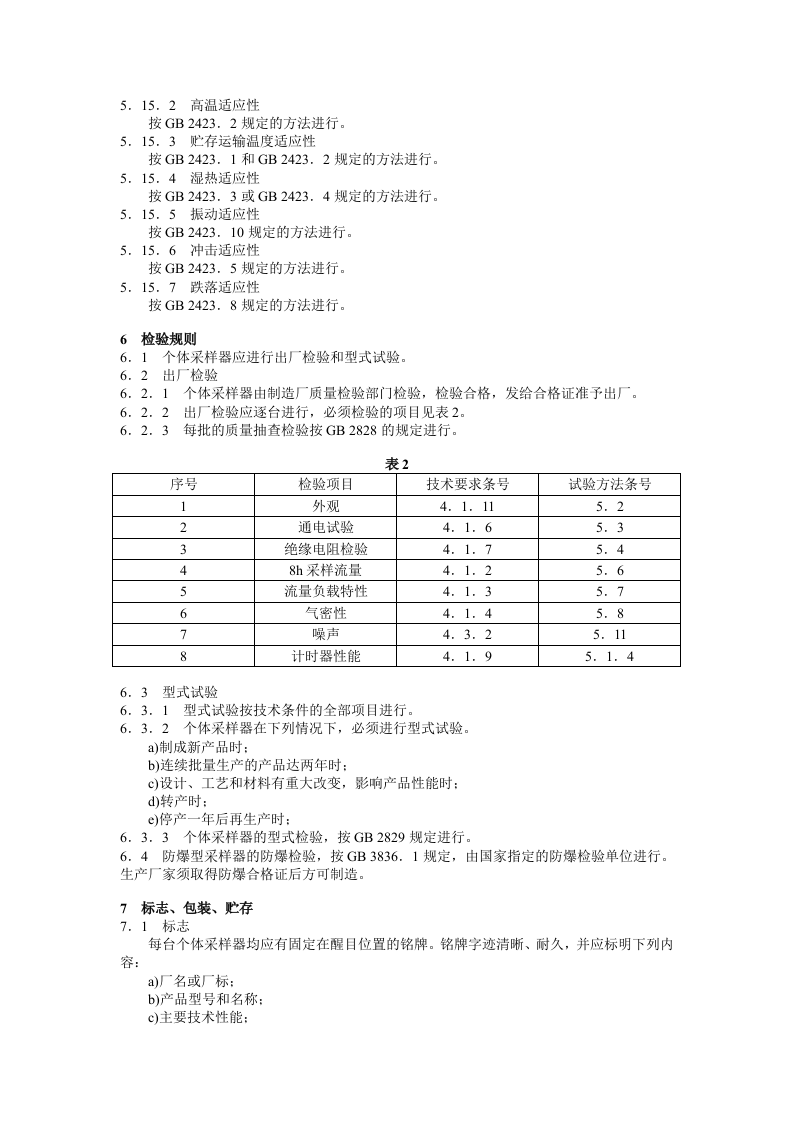

呼吸性粉尘个体采样器技术条件 LD 40—92 中华人民共和国劳动部 1992 — 12 — 19 批准 1993 — 07 — 01 实施   1 主题内容与适用范围 本标准规定了呼吸性粉尘个体采样器的术语、技术要求、试验方法与检验规则。 本标准适用于个人佩带， 8h 连续采集呼吸性粉尘的采样器 ( 简称个体采样器 ) 。   2 引用标准 JJG 520 粉尘采样器 GB 2423 ． 1 电工电子产品基本环境试验规程 试验 A ：低温试验方法 GB 2423 ． 2 电工电子产品基本环境试验规程 试验 B ：高温试验方法 GB 2423 ． 3 电工电子产品基本环境试验规程 试验 Ca ：恒定湿热试验方法 GB 2423 ． 4 电工电子产品基本环境试验规程 试验 Db ：交变湿热试验方法 GB 2423 ． 5 电工电子产品基本环境试验规程 试验 Fa ：冲击试验方法 GB 2423 ． 8 电工电子产品基本环境试验规程 试验 Ed ：自由跌落试验方法 GB 2423 ． 10 电工电子产品基本环境试验规程 试验 Fe ．振动 ( 正弦 ) 试验方法 GB 2828 逐批检查计数抽样程序及抽样表 GB 2829 周期检查计数抽样程序及抽样表 GB 3836 ． 1 爆炸性环境用防爆电气设备 通用要求 GB 3836 ． 2 爆炸性环境用防爆电气设备 隔爆型电气设备“ d ” GB 3836 ． 4 爆炸性环境用防爆电气设备 本质安全型电路和电气设备“ i ”   3 术语 3 ． 1 呼吸性粉尘 悬浮于作业场所空气中，符合 BMRC 曲线穿透率的固体微粒。 3 ． 2 呼吸性粉尘个体采样器 由个人佩带采集呼吸性粉尘的装置。 3 ． 3 呼吸性粉尘采样头 一般有两级组成。第一级为预捕集器，采集非呼吸性粉尘；第二级为滤膜捕集器，采集呼吸性粉尘。 3 ． 4 呼吸性粉尘透过率 呼吸性粉尘透过预捕集器的效率。 3 ． 5 采样流量 采样时的实际流量。 3 ． 6 额定流量 采样器的设计流量。 3 ． 7 流量负载特性曲线 采样流量与采样阻力的关系。   4 技术条件 4 ． 1 个体采样器基本技术要求 4 ． 1 ． 1 工作环境 采样器在下列条件下应能正常工作： a) 环境温度 井下用 0 ～ 35 ℃，地面用－ 15 ～ 40 ℃。 b) 相对湿度 井下用 小于 95 ％ (25 ℃时 ) ，地面用，小于 90 ％ (25 ℃时 ) 。 c) 大气压力 65 ～ 110kPa 4 ． 1 ． 2 采样头在安装滤膜情况下，个体采样器连续 8h 空载运行，流量变化应小于± 5 ％。 4 ． 1 ． 3 当采样头人口阻力为 2 ． 0kPa 时，采样流量相对额定流量变化应小于± 5 ％。 4 ． 1 ． 4 个体采样器气路系统的气密性 当封堵采样头进气口时，其负压从 2 ． 5kPa 下降到 0 ． 04kPa 的时间应大于 5min 。 4 ． 1 ． 5 个体采样器测尘误差 新制造和有重大改进的采样器应小于± 15 ％。 4 ． 1 ． 6 通电要求 个体采样器通电时，各电气部件、计时器能正常工作。 4 ． 1 ． 7 绝缘电阻 个体采样器的电源端子与外壳裸露金属件之间，在 10 ～ 35 ℃，相对湿度小于 80 ％条件下，其绝缘电阻大于 20M12 。 4 ． 1 ． 8 个体采样器在有爆炸危险环境中使用，必须符合 GB 3836 ． 1 、 GB 3836 ． 2 和 GB 3836 ． 4 的规定。 4 ． 1 ． 9 个体采样器应安装计时器，计时器的工作时间应与流量计的工作时间同步，计时器的计时性能应符合表 1 的规定。   表 1 计时范围 计时误差 显 示 >8h ± 10s ／ h h 、 min 、 s   4 ． 1 ． 10 个体采样器在不影响其技术性能的条件下应尽量轻便，主机重量小于 0 ． 7kg 。 4 ． 1 ． 11 个体采样器各旋钮无松动和破损，各零部件连结可靠，不应有锈蚀及损伤。 4 ． 1 ． 12 环境适应性要求 个体采样器经低温、高温、湿热、振动、冲击，模拟汽车运输及包装跌落试验后，无变形，无机械损伤及零部件无松动现象，并能正常工作。 4 ． 2 对呼吸性粉尘采样头的要求 4 ． 2 ． 1 呼吸性粉尘透过预捕集器的效率各检验点与 BMRC 曲线各对应点的标准差小于± 5 ％。 4 ． 2 ． 2 第二级滤膜捕集器的有效直径为 (23 ± 1)mm 。 4 ． 3 对采样泵的要求 4 ． 3 ． 1 采样泵的使用寿命在额定流量下应大于 3 000h 。 4 ． 3 ． 2 采样泵的声功率级在额定流量下应小于 60dB(A) 。 4 ． 3 ． 3 采样泵在额定流量下，连续运行 8h 以上时，温升不超过 70 ℃。 4 ． 4 个体采样器可不带流量计。采样器带流量计，流量计精度不低于 2 ． 5 级，分度值 0 ． 1L ／ min 。 4 ． 5 个体采样器应配备气流脉动阻尼装置和流量稳定装置。 4 ． 6 个体采样器主机与采样头的连接，需用强度高、抗破裂、柔性好的优质橡胶管，胶管内径为 (7 ± 1)mm ，壁厚为 1 ． 5mm 。   5 试验方法 5 ． 1 试验环境 本标准中各项技术性能试验应在下述环境条件进行 ( 本标准 4 ． 1 ． 12 条除外 ) a) 温度 15 ～ 35 ℃ b) 相对湿度 45 ％～ 80 ％ c) 大气压力 86 ～ 106kPa 5 ． 2 外观检验 外观用目视检验，采样器上各功能件，用手动判定。 5 ． 3 通电检验 个体采样器接通电源，应符合 4 ． 1 ． 6 条的要求。 5 ． 4 绝缘电阻检验 采用兆欧表测量绝缘电阻。测量值应符合 4 ． 1 ． 7 条的要求。 5 ． 5 采样流量的试验按《矿山个体呼吸性粉尘测定方法》附录 A 进行。 5 ． 6 8h 采样流量稳定性的试验 已消除流量脉动的个体采样器在正常运行状态下，用分度值为 1s 的计时器，每隔 10min 记录流量计的读数，流量变化应符合 4 ． 1 ． 2 条要求；不带流量计的采样器，用精度 2 ． 5 级，分度值为 0 ． 1L ／ min 的转子流量计，按图 1 所示的试验系统，仍照前述方法进行试验。   图 1 1 —个体采样器主机； 2 —流量计； 3 —两级采样头   5 ． 7 个体采样器流量负载特性试验 5 ． 7 ． 1 已消除流量脉动的个体采样器在正常运行状态下，按图 2 试验系统进行模拟流量负载特性试验。 5 ． 7 ． 2 仪器：使用精度为 2 ． 5 级，分度值为 0 ． 1L ／ min 流量计；量程为 4kPa ，分度值为 10Pa 的 U 型压力计。   图 2 1 —个体采样器； 2 — U 型压力计； 3 —螺旋夹； 4 —流量计   5 ． 7 ． 3 调节螺旋夹，使 U 型压力计从初始阻力逐步上升至 2 ． 0kPa ，每隔 100Pa 记录相应流量读数，重复三次取平均值，流量变化应符合 4 ． 1 ． 3 条的要求。 5 ． 8 个体采样器气路系统的气密性测定 采样器的气密性测定方法如图 3 所示，封堵采样头人口，启动抽气装置，使 U 型压力计的读数缓升到 2 ． 5kPa ，然后关闭截止阀，同时启动秒表，压力下降时间应符合 4 ． 1 ． 4 条要求。   图 3 1 —采样头入口； 2 —采样头； 3 —压力计； 4 —流量计； 5 —截止阀； 6 —抽气泵   5 ． 9 个体采样器测尘误差试验 测尘误差的试验系统如图 4 所示，由恒定发尘装置连续均匀地向试验柜中提供煤灰或滑石粉试验粉尘，调节试验柜断面气流速度达 0 ． 5m ／ s ，同时启动被检采样器和标准采样装置 ( 标准采样装置由水平淘析器、流量计、恒定流量抽气动力装置等组成 ) ，使粉尘采集量介于 0 ． 2 ～ 10mg 之间，然后用分度值为 0 ． 01mg 的天平称量算出滤膜增量，并计算出粉尘浓度。采样器的测尘误差按下式计算并应符合 4 ． 1 ． 5 条的要求。 …………………………………………(1) 式中：△ m ——采样器的测尘误差，％； Ca ——被检采样器采尘浓度， mg ／ m3 ； Cb ——标准采样装置采尘浓度，
