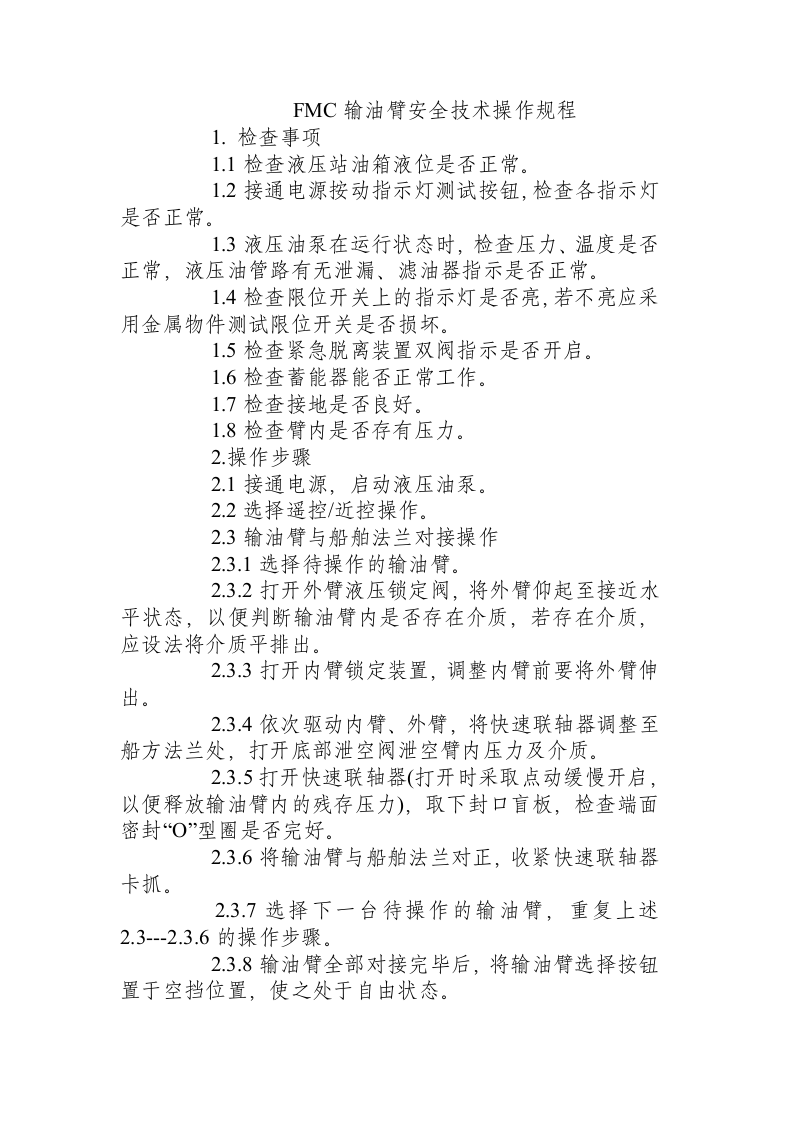

　　 FMC 输油臂安全技术操作规程 　　 1. 检查事项 　　 1.1 检查液压站油箱液位是否正常。 　　 1.2 接通电源按动指示灯测试按钮，检查各指示灯是否正常。 　　 1.3 液压油泵在运行状态时，检查压力、温度是否正常，液压油管路有无泄漏、滤油器指示是否正常。 　　 1.4 检查限位开关上的指示灯是否亮，若不亮应采用金属物件测试限位开关是否损坏。 　　 1.5 检查紧急脱离装置双阀指示是否开启。 　　 1.6 检查蓄能器能否正常工作。 　　 1.7 检查接地是否良好。 　　 1.8 检查臂内是否存有压力。 　　 2. 操作步骤 　　 2.1 接通电源，启动液压油泵。 　　 2.2 选择遥控 / 近控操作。 　　 2.3 输油臂与船舶法兰对接操作 　　 2.3.1 选择待操作的输油臂。 　　 2.3.2 打开外臂液压锁定阀，将外臂仰起至接近水平状态，以便判断输油臂内是否存在介质，若存在介质，应设法将介质平排出。 　　 2.3.3 打开内臂锁定装置，调整内臂前要将外臂伸出。 　　 2.3.4 依次驱动内臂、外臂，将快速联轴器调整至船方法兰处，打开底部泄空阀泄空臂内压力及介质。 　　 2.3.5 打开快速联轴器 ( 打开时采取点动缓慢开启，以便释放输油臂内的残存压力 ) ，取下封口盲板，检查端面密封 “O” 型圈是否完好。 　　 2.3.6 将输油臂与船舶法兰对正，收紧快速联轴器卡抓。 　　 2.3.7 选择下一台待操作的输油臂，重复上述 2.3---2.3.6 的操作步骤。 　　 2.3.8 输油臂全部对接完毕后，将输油臂选择按钮置于空挡位置，使之处于自由状态。 　　 2.4 输油臂紧急脱离装置的操作 　　当所有输油臂的快速连接器与船舶接口法兰连接固定好后，按照以下步骤逐台对输油臂的紧急脱离装置进行 “ 准备脱离 ” 状态的操作： 　　 2.4.1 确认整个系统无报警。 　　 2.4.2 取出活塞杆叉口处的锁销，转动活塞杆叉口 90° ，使叉口薄边转向输油臂内侧。 　　 2.4.3 取出连接板处的锁销，转动上下两块连接板，将连接板与推动板通过锁销连接好，并插好卡子。 　　 2.4.4 调整油缸的位置，并插入活塞杆插口处的锁销和卡子。 　　 2.4.5 打开紧急脱离装置的锁定阀，并插好卡子，使紧急脱离装置处于 “ 准备脱离 ” 状态。 　　 2.4.6 在控制柜上检查紧急脱离装置 ERS 信号灯是否常亮，常亮正常后结束操作。 　　当需要解除紧急脱离装置的 “ 准备脱离 ” 状态时，操作如下： 　　 2.4.7 关闭输油臂紧急脱离装置的锁定阀，插好卡子，解除 “ 准备脱离 ” 的信号。 　　 2.4.8 取出连接板处的锁销，去掉连接板，插好锁销和卡子。 　　 2.4.9 取出活塞杆插口处的锁销，回转活塞杆叉口 90° ，插好锁销和卡子，结束操作。 　　 2.5 输油臂从船舶法兰拆除并收回操作 　　 2.5.1 作业结束后，务必将输油臂吹扫干净并泄空臂内压力。 　　 2.5.2 选择待操作的输油臂。 　　 2.5.3 打开快速连接器，清洁快速连接器法兰，盖上封堵盲板，关闭快速连接器卡抓。 　　 2.5.4 先收回内臂，并锁定，然后收回外臂，关闭液压锁定阀。 　　 2.5.5 选择下一台待操作的输油臂，重复上述 2.5.2-----2.5.4 的操作步骤。 　　 2.5.6 输油臂全部收回后，退出输油臂的选择。 　　 2.5.7 关闭电源。
