起重机械安全使用与案例分析.pptx

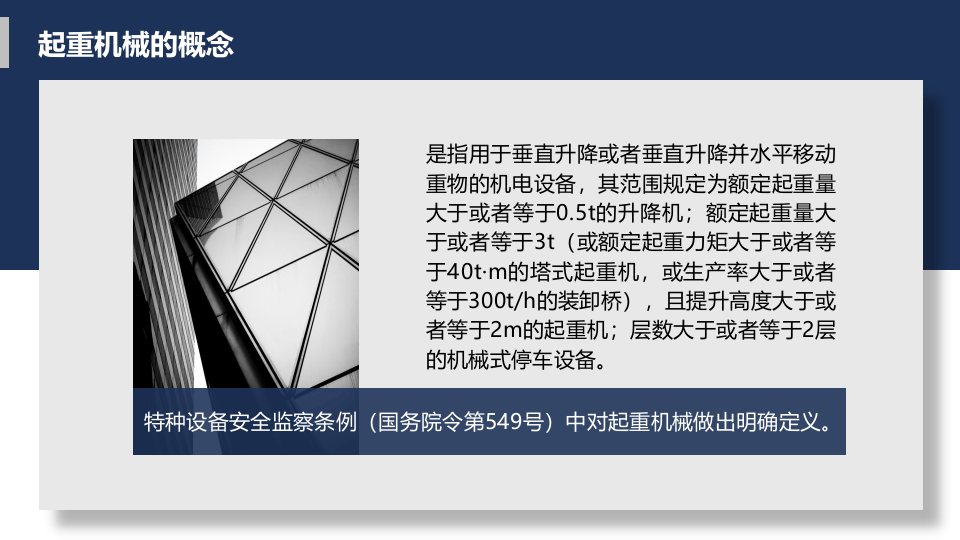

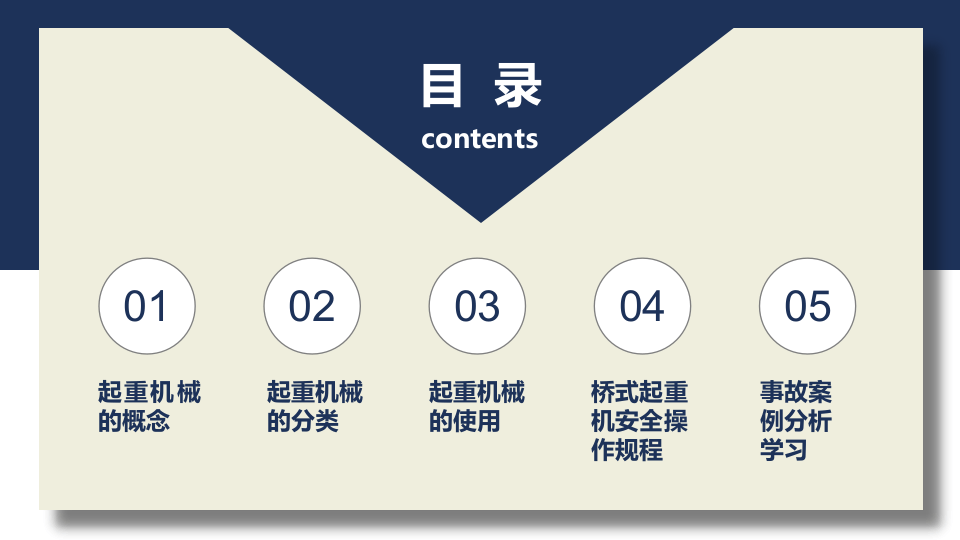

起重机械安全使用与案例分析 目 录0102030405起重机械的概念起重机械的分类起重机械的使用桥式起重机安全操作规程事故案例分析学习contents 起重机械的概念chapter 101 起重机械的概念特种设备安全监察条例（国务院令第549号）中对起重机械做出明确定义。是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于或者等于300t/h的装卸桥），且提升高度大于或者等于2m的起重机；层数大于或者等于2层的机械式停车设备。 起重机械的分类chapter 202 分 类根据国家质检总局颁布的《特种设备目录》，起重机械分为：桥式起重机、门式起重机、塔式起重机、流动式起重机、门座式起重机、升降机、缆索式起重机、桅杆式起重机、机械式停车设备。 起重机械的分类桥式起重机桥式起重机 升降机起重机械的分类 起重机械的分类门式起重机 起重机械的分类门式起重机 起重机械的分类塔式起重机 起重机械的分类流动式起重机 门座式起重机起重机械的分类 起重机械的分类缆索式起重机 起重机械的分类桅杆式起重机机械式停车设备 起重机械的使用chapter 303 起升机构通过取物装置从取物地点把重物提起，经运行、回转或变幅机构把重物移位，在指定地点下放重物后返回到原位。各种起重机械的用途不同，构造上有很大差异，一般具有起升机构、运行机构、变幅机构、旋转机构。起重机械的使用——工作原理工作原理 起重机械的使用——工作原理操作控制系统起 升 机 构运 行 机 构变 幅 机 构旋 转 机 构金 属 结 构原 动 机取 物 装 置 起重机械的使用——主要用途起重机械是一种空间运输设备，主要作用是完成重物的位移。它可以减轻劳动强度，提高劳动生产率。起重机械是现代化生产不可缺少的组成部分，有些起重机械还能在生产过程中进行某些特殊的工艺操作，使生产过程实现机械化和自动化。 起重机械通常结构庞大，机构复杂，能完成起升运动、水平运动，技术难度较大 。例如，桥式起重机能完成起升、大车运行和小车运行3个运动；门座起重机能完成起升、变幅、回转和大车运行4个运动。起重机械所吊运的重物多种多样，载荷是变化的。有的重物重达几百吨乃至上千吨，有的物体长达几十米，形状也很不规则，有散粒、热融状态、易燃易爆危险物品等，吊运过程复杂而危险。起重机械的使用——工作特点 活动空间较大，需要在较大的空间
