17-化工企业安全风险管控实施指南—甲烷氯化物.docx

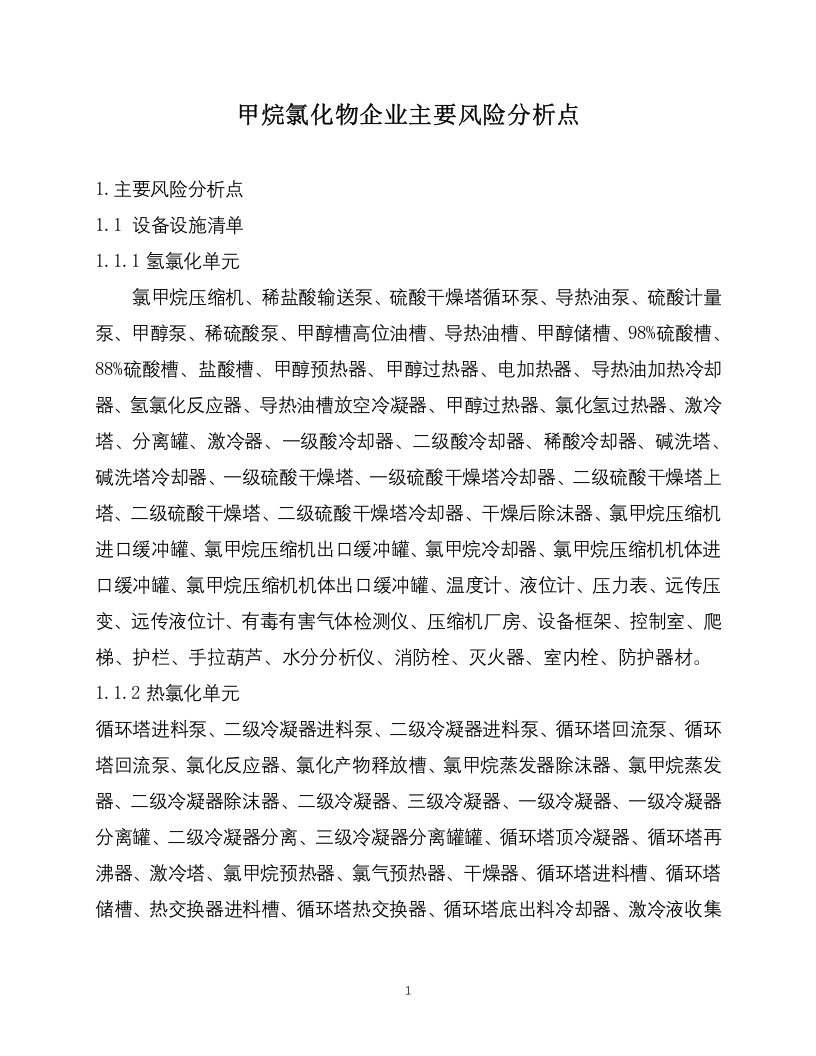

甲烷氯 化物 企业主要 风险分析 点 1. 主要 风险分析 点 1.1 设备设施清单 1.1.1 氢氯化单元 氯甲烷压缩机、 稀盐酸输送泵 、 硫酸干燥塔循环泵 、 导热油泵 、 硫酸计量泵、 甲醇泵、稀硫酸泵 、 甲醇槽 高位油槽 、 导热油槽 、甲醇储槽、 98% 硫酸槽、 88% 硫酸槽 、 盐酸槽 、 甲醇预热器、 甲醇过热器 、 电加热器 、 导热油加热冷却器 、 氢氯化反应器 、 导热油槽放空冷凝器 、 甲醇过热器 、 氯化氢过热器、 激冷 塔、 分离罐 、 激冷器 、 一级酸冷却器 、 二级酸冷却器 、 稀酸冷却器 、 碱洗塔 、 碱洗塔冷却器 、 一级硫酸干燥塔 、 一级硫酸干燥塔冷却器 、 二级硫酸干燥塔上塔 、 二级硫酸干燥塔 、 二级硫酸干燥塔冷却器 、 干燥后除沫器 、 氯甲烷压缩机进口缓冲罐 、 氯甲烷压缩机出口缓冲罐 、 氯甲烷冷却器 、 氯甲烷压缩机机体进口缓冲罐 、 氯甲烷压缩机机体出口缓冲罐 、 温度计、 液位计 、 压力表、远传压变、远传液位计、 有毒有害气体检测仪、 压缩机厂房 、 设备框架、 控制室、 爬梯 、 护栏、 手拉葫芦、 水分 分析仪、消防栓、灭火器、 室内栓、 防护器材。 1.1.2 热氯化单元 循环塔进料泵、二级冷凝器进料泵、二级冷凝器进料泵、循环塔回流泵、循环塔回流泵、氯化反应器、氯化产物释放槽、氯甲烷蒸发器除沫器、氯甲烷蒸发器、二级冷凝器除沫器、二级冷凝器、三级冷凝器、一级冷凝器、一级冷凝器分离罐、二级冷凝器分离、三级冷凝器分离罐罐、循环塔顶冷凝器、循环塔再沸器、激冷塔、氯甲烷预热器、氯气预热器、干燥器、循环塔进料槽、循环塔储槽、热交换器进料槽、循环塔热交换器、循环塔底出料冷却器、激冷液收集 槽、激冷液冷凝器、温度计、液位计、有毒有害气体检测仪、设备框架、爬梯、护栏、手拉葫芦、消防栓、灭火器、防护器材。 1.1.3 精馏单元 二氯甲烷进料泵、二氯甲烷塔回流泵、二氯甲烷碱洗泵、二氯甲烷共沸塔进料泵、二氯甲烷产品输送泵、氯仿塔进料泵、氯仿回流泵、氯仿碱洗泵、氯仿共沸塔进料泵、氯仿产品输送泵、二氯甲烷塔循环泵、氯仿塔循环泵、重组分检测槽泵、二氯精馏塔、氯仿精馏塔、二氯甲烷塔再沸器、二氯甲烷塔顶冷凝器、二氯甲烷塔底出料冷却器、二氯甲烷冷却器、二氯甲烷塔进料槽放空冷凝器、二氯甲烷塔回流罐放空冷凝器、二氯甲烷共沸塔塔顶冷凝器、二氯甲烷共沸塔再沸器、二氯甲烷碱洗分层器、二氯甲烷共沸塔塔底出料冷却器、二氯甲烷检测槽放空冷凝器、二氯甲烷分层器放空冷凝器、二氯
