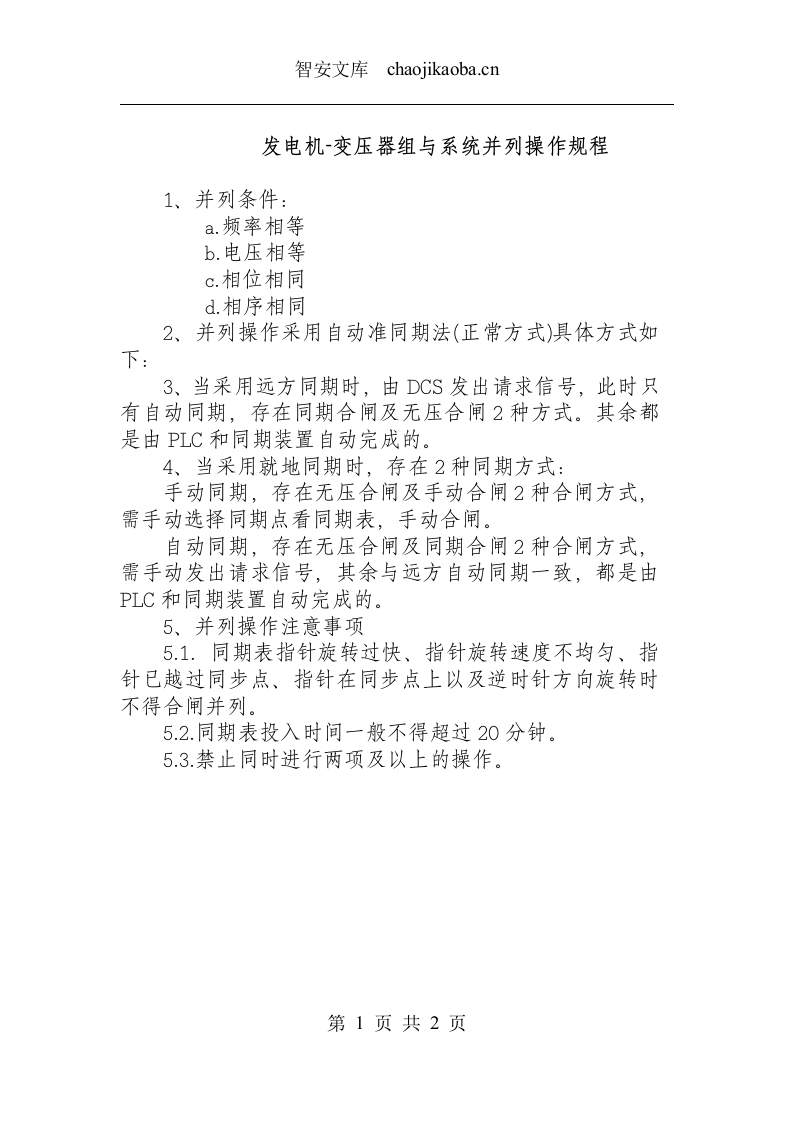

发电机
-
变压器组与系统并列操作规程
1
、并列条件：
a.
频率相等
b.
电压相等
c.
相位相同
d.
相序相同
2
、并列操作采用自动准同期法
(
正常方式
)
具体方式如下：
3
、当采用远方同期时，由
DCS
发出请求信号，此时只有自动同期，存在同期合闸及无压合闸
2
种方式。其余都是由
PLC
和同期装置自动完成的。
4
、当采用就地同期时，存在
2
种同期方式：
手动同期，存在无压合闸及手动合闸
2
种合闸方式，需手动选择同期点看同期表，手动合闸。
自动同期，存在无压合闸及同期合闸
2
种合闸方式，需手动发出请求信号，其余与远方自动同期一致，都是由
PLC
和同期装置自动完成的。
5
、并列操作注意事项
5.1
．同期表指针旋转过快、指针旋转速度不均匀、指
针已越过同步点、指针在同步点上以及逆时针方向旋转时不得合闸并列。
5.2.
同期表投入时间一般不得超过
20
分钟。
5.3.
禁止同时进行两项及以上的操作。
