喷粉精炼安全操作规程.docx

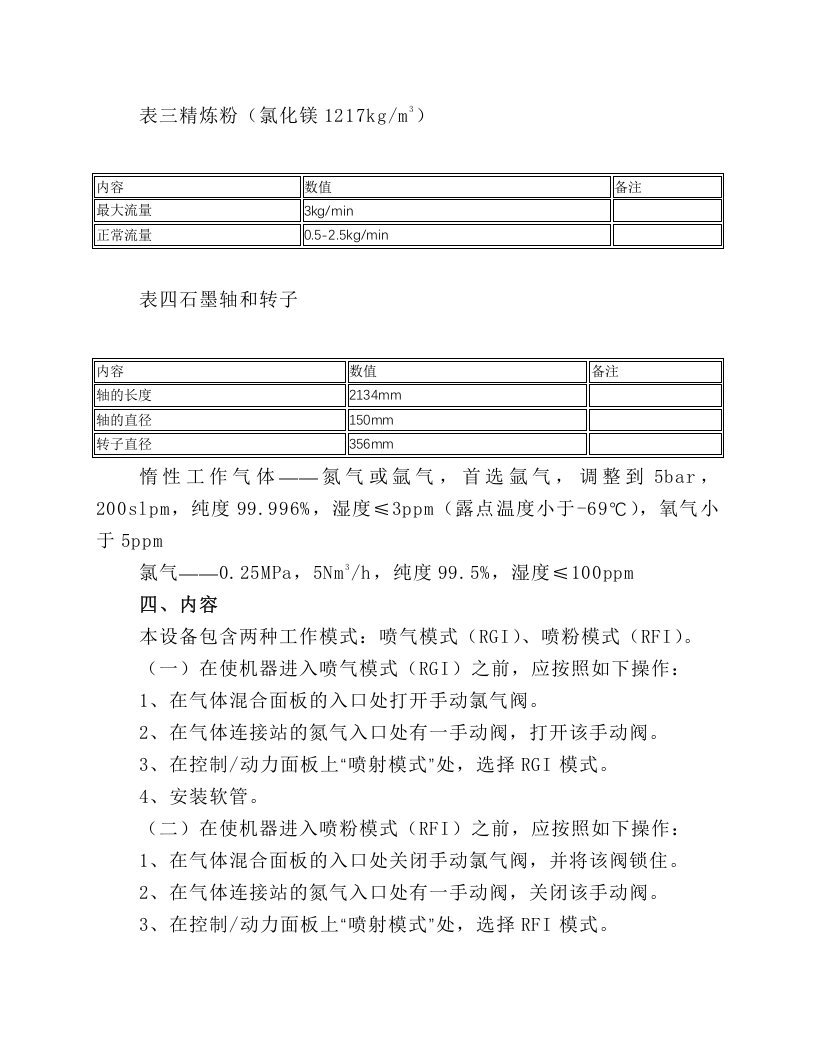

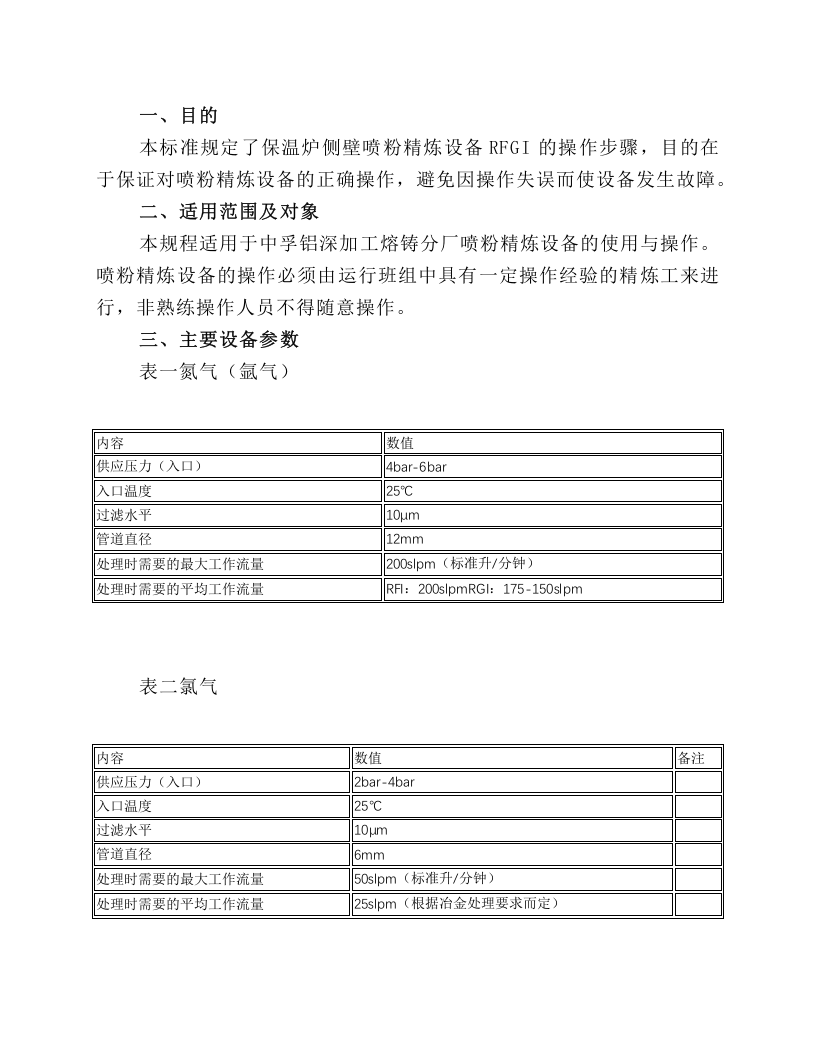

一、目的 本标准规定了保温炉侧壁喷粉精炼设备 RFGI 的操作步骤，目的在于保证对喷粉精炼设备的正确操作，避免因操作失误而使设备发生故障。 二、适用范围及对象 本规程适用于中孚铝深加工熔铸分厂喷粉精炼设备的使用与操作。喷粉精炼设备的操作必须由运行班组中具有一定操作经验的精炼工来进行，非熟练操作人员不得随意操作。 三、主要设备参数 表一 氮气（氩气） 内容 数值 供应压力（入口） 4bar-6bar 入口温度 25℃ 过滤水平 10μm 管道直径 12mm 处理时需要的最大工作流量 200slpm （标准升 / 分钟） 处理时需要的平均工作流量 RFI ： 200slpm RGI ： 175-150slpm 表二 氯气 内容 数值 备注 供应压力（入口） 2bar-4bar 入口温度 25℃ 过滤水平 10μm 管道直径 6mm 处理时需要的最大工作流量 50slpm （标准升 / 分钟） 处理时需要的平均工作流量 25slpm （根据冶金处理要求而定） 表三 精炼粉（氯化镁 1217kg/ m 3 ） 内容 数值 备注 最大流量 3kg/min 正常流量 0.5-2.5 kg/min 表四 石墨轴和转子 内容 数值 备注 轴的长度 2134mm 轴的直径 150mm 转子直径 356mm 惰性工作气体 —— 氮气或氩气，首选氩气，调整到 5bar ， 200slpm ，纯度 99.996% ，湿度 ≤ 3ppm （露点温度小于 -69 ℃ ），氧气小于 5ppm 氯气 —— 0.25MPa ， 5 Nm 3 /h ，纯度 99.5% ，湿度 ≤ 100ppm 四、内容 本设备包含两种工作模式：喷气模式（ RGI ）、喷粉模式（ RFI ）。 （一）在使机器进入喷气模式（ RGI ）之前，应按照如下操作： 1 、在气体混合面板的入口处打开手动氯气阀。 2 、在气体连接站的氮气入口处有一手动阀，打开该手动阀。 3 、在控制 / 动力面板上 “ 喷射模式 ” 处，选择 RGI 模式。 4 、安装软管。 （二）在使机器进入喷粉模式（ RFI ）之前，应按照如下操作： 1 、在气体混合面板的入口处关闭手动氯气阀，并将该阀锁住。 2 、在气体连接站的氮气入口处有一手动阀，关闭该手动阀。 3 、在控制 / 动力面板上 “ 喷射模式 ” 处，选择 RFI 模式。 4 、安装软管。
