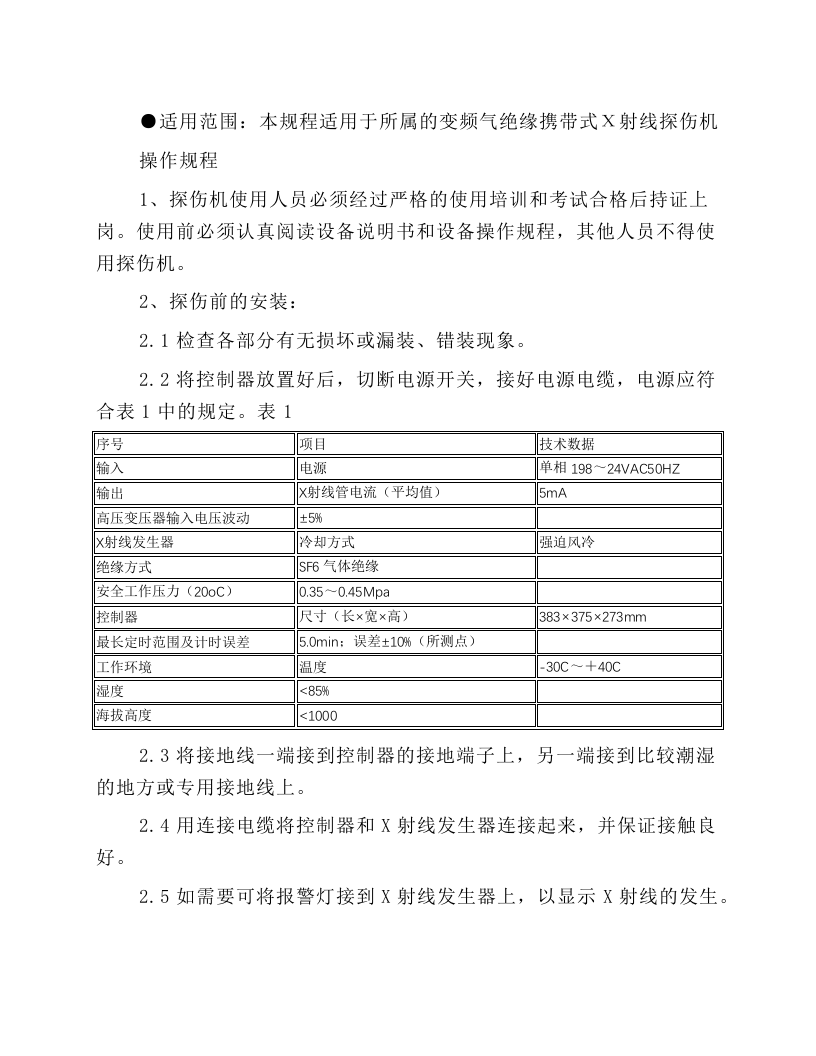

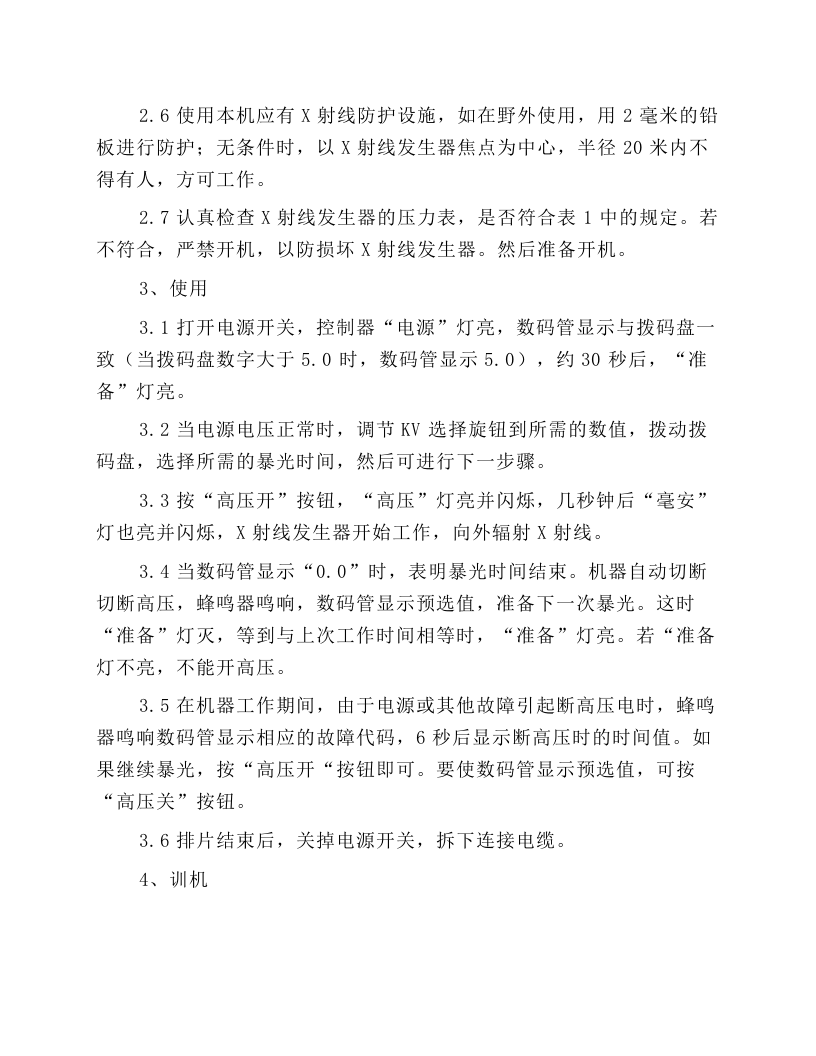

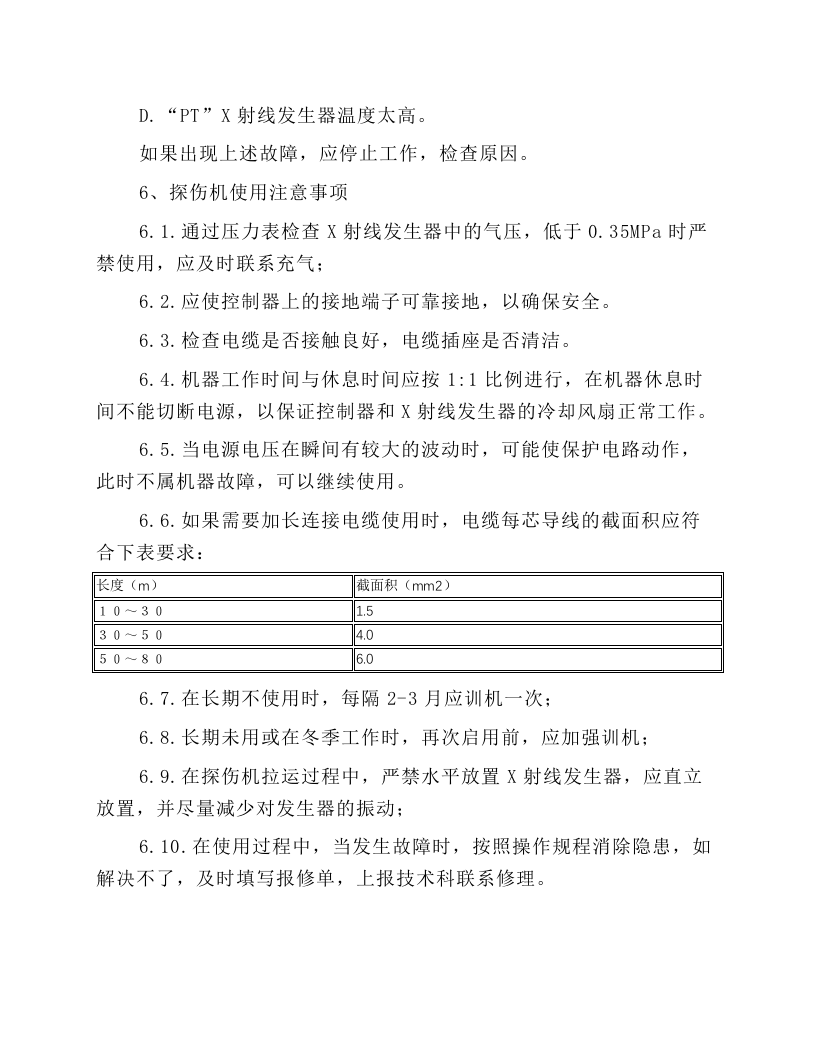

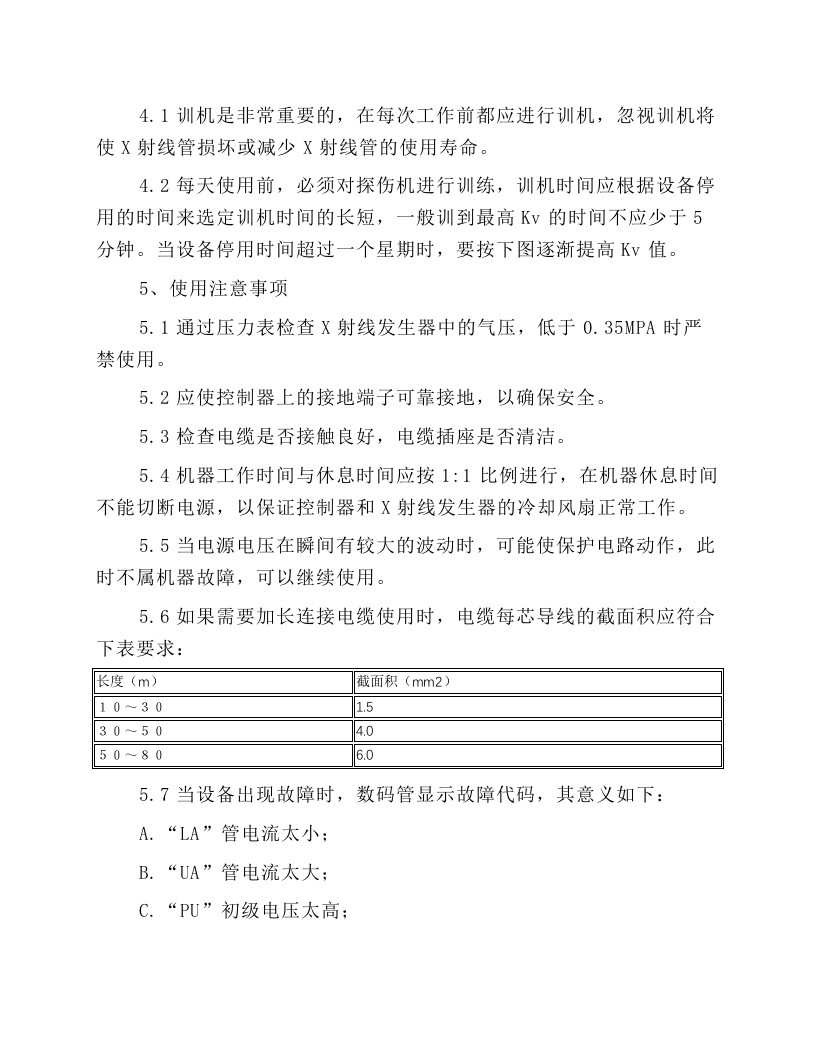

● 适用范围：本规程适用于所属的变频气绝缘携带式 Χ 射线探伤机 操作规程 1 、探伤机使用人员必须经过严格的使用培训和考试合格后持证上岗。使用前必须认真阅读设备说明书和设备操作规程，其他人员不得使用探伤机。 2 、探伤前的安装： 2.1 检查各部分有无损坏或漏装、错装现象。 2.2 将控制器放置好后，切断电源开关，接好电源电缆，电源应符合表 1 中的规定。 表 1 序 号 项 目 技 术 数 据 输入 电源 单相 198 ～ 24V AC 50HZ 输出 Χ 射线管电流（平均值） 5mA 高压变压器输入电压波动 ±5% Χ 射线 发生器 冷却方式 强迫风冷 绝缘方式 SF6 气体绝缘 安全工作压力（ 20oC ） 0.35 ～ 0.45Mpa 控制器 尺寸（长 × 宽 × 高） 383×375×273mm 最长定时范围及计时误差 5.0min ；误差 ±10% （所测点） 工作 环境 温度 -30C ～＋ 40C 湿度 <85% 海拔高度 <1000 2.3 将接地线一端接到控制器的接地端子上，另一端接到比较潮湿的地方或专用接地线上。 2.4 用连接电缆将控制器和 X 射线发生器连接起来，并保证接触良好。 2.5 如需要可将报警灯接到 X 射线发生器上，以显示 X 射线的发生。 2.6 使用本机应有 X 射线防护设施，如在野外使用，用 2 毫米的铅板进行防护；无条件时，以 X 射线发生器焦点为中心，半径 20 米内不得有人，方可工作。 2.7 认真检查 X 射线发生器的压力表，是否符合表 1 中的规定。若不符合，严禁开机，以防损坏 X 射线发生器。然后准备开机。 3 、使用 3.1 打开电源开关，控制器 “ 电源 ” 灯亮，数码管显示与拨码盘一致（当拨码盘数字大于 5.0 时，数码管显示 5.0 ），约 30 秒后， “ 准备 ” 灯亮。 3.2 当电源电压正常时，调节 KV 选择旋钮到所需的数值，拨动拨码盘，选择所需的暴光时间，然后可进行下一步骤。 3.3 按 “ 高压开 ” 按钮， “ 高压 ” 灯亮并闪烁，几秒钟后 “ 毫安 ” 灯也亮并闪烁， X 射线发生器开始工作，向外辐射 X 射线。 3.4 当数码管显示 “0.0” 时，表明暴光时间结束。机器自动切断切断高压，蜂鸣器鸣响，数码管显示预选值，准备下一次暴光。这时 “ 准备 ” 灯灭，等到与上次工作时间相等时， “ 准备 ” 灯亮。若 “ 准备灯不亮，不能开高压。 3.5 在机器工作期间，由于电源或其他故障引起断高压电时，蜂鸣器鸣响数码管显示相应的故障代码， 6 秒后显示断高压时的时间值。如果继续暴光，按 “ 高压开 “ 按钮即可。要使数码管显示预选值，可按 “ 高压关 ” 按钮。 3.6 排片结束后，关掉电源开关，拆下连接电缆。 4 、训机 4.1
