10-化工企业安全风险管控实施指南—氟化工.docx

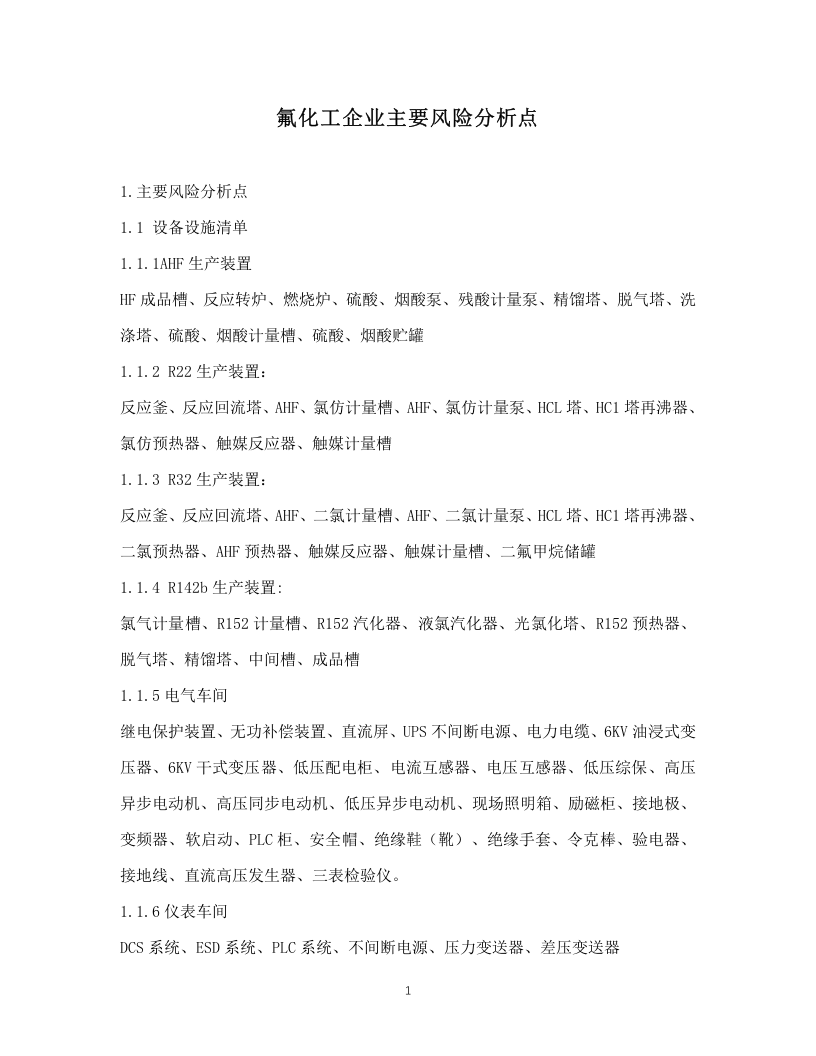

氟化工 企 业主要 风险分析 点 1. 主要 风险分析 点 1.1 设备设施清单 1.1.1 AHF生产装置 HF成品槽、反应转炉、燃烧炉、硫酸、烟酸泵、残酸计量泵、精馏塔、脱气塔、洗涤塔、硫酸、烟酸计量槽、硫酸、烟酸贮罐 1.1.2 R22生产装置： 反应釜、反应回流塔、AHF、氯仿计量槽、AHF、氯仿计量泵、HCL塔、HC1塔再沸器、氯仿预热器、触媒反应器、触媒计量槽 1.1.3 R32生产装置： 反应釜、反应回流塔、AHF、二氯计量槽、AHF、二氯计量泵、HCL塔、HC1塔再沸器、二氯预热器、AHF预热器、触媒反应器、触媒计量槽、二氟甲烷储罐 1.1.4 R142b生产装置: 氯气计量槽、R152计量槽、R152汽化器、液氯汽化器、光氯化塔、R152预热器、脱气塔、精馏塔、中间槽、成品槽 1.1.5 电气车间 继电保护装置、无功补偿装置、直流屏、 UPS 不间断电源、电力电缆、 6KV 油浸式变压器、 6KV 干式变压器、低压配电柜、电流互感器、电压互感器、低压综保、高压异步电动机、高压同步电动机、低压异步电动机、现场照明箱、励磁柜、接地极、变频器、软启动、 PLC 柜、安全帽、绝缘鞋（靴）、绝缘手套、令克棒、验电器、接地线、直流高压发生器、三表检验仪。 1.1.6 仪表车间 DCS 系统、 ESD 系统、 PLC 系统、不间断电源、压力变送器、差压变送器 差压流量计、电磁流量计、转子流量计、涡街流量计、质量流量计、静压式液位计、雷达液位计、核辐射液位计、热电阻温度变送器、热电偶温度变送器、单座调节阀、双座调节阀、套筒调节阀、偏心调节阀、角型调节阀、球阀、蝶阀、红外分析仪、热导分析仪、氧分析仪、气相色谱仪、 PH 计、电导率仪、现场在线分析室、可燃或有毒气体报警仪、皮带秤、汽车衡、轨道衡、包装机。 1.1.7 R134a生产装置： 计量槽、计量泵、反应器、粗分塔、粗分再沸器、粗馏塔、粗馏再沸器、粗馏进料预热器、物料电加热、粗馏循环泵、高温换热器、低温换热器、粗馏回流泵 1.1.8 R125生产装置： 计量槽、计量泵、反应器、PCE塔、PCE再沸器、PCE分离塔、PCE分离再沸器、PCE进料预热器、物料电加热、粗馏循环泵、高温换热器、低温换热器、粗馏回流泵、一反蒸发器、一反蒸发罐、萃取塔、萃取循环泵 1.1.9 氢铵生产装置：石墨反应罐、液氨计量槽、氟化氢计量槽、结片机 1.2 作业活动清单 序号 作业区域 作业活动 作业类别 1 通用区域 特级动火作业 检修类 2 通用区域 一级动火作业 检修类 3 通用区域 二级动火作业 检修类 4 通用区域 受限空间作业 检修类 5 通用区域 特
