TSA(611B)岗位操作规程.docx

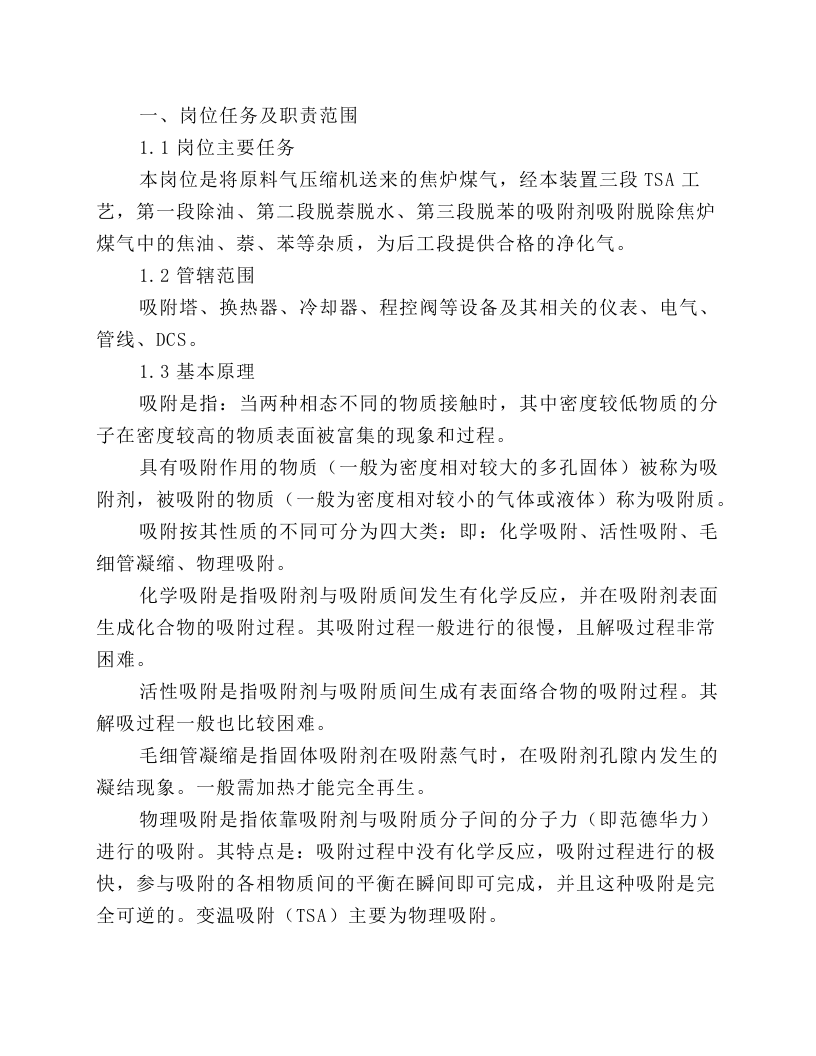

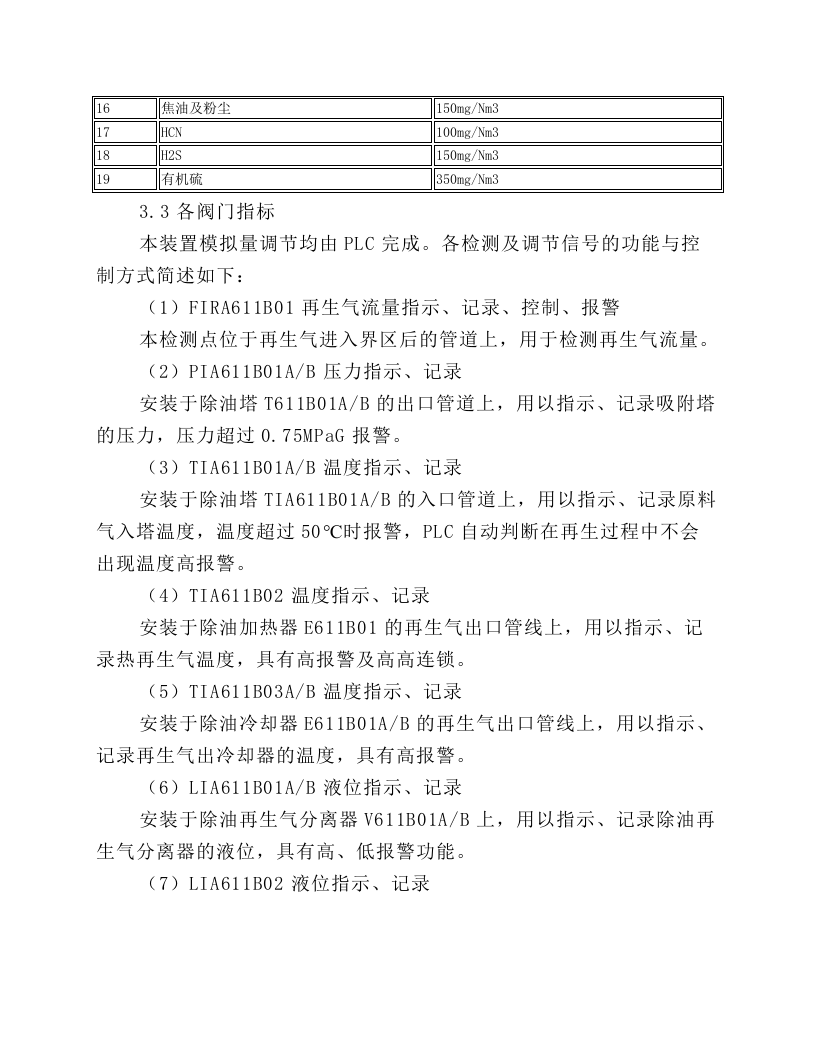

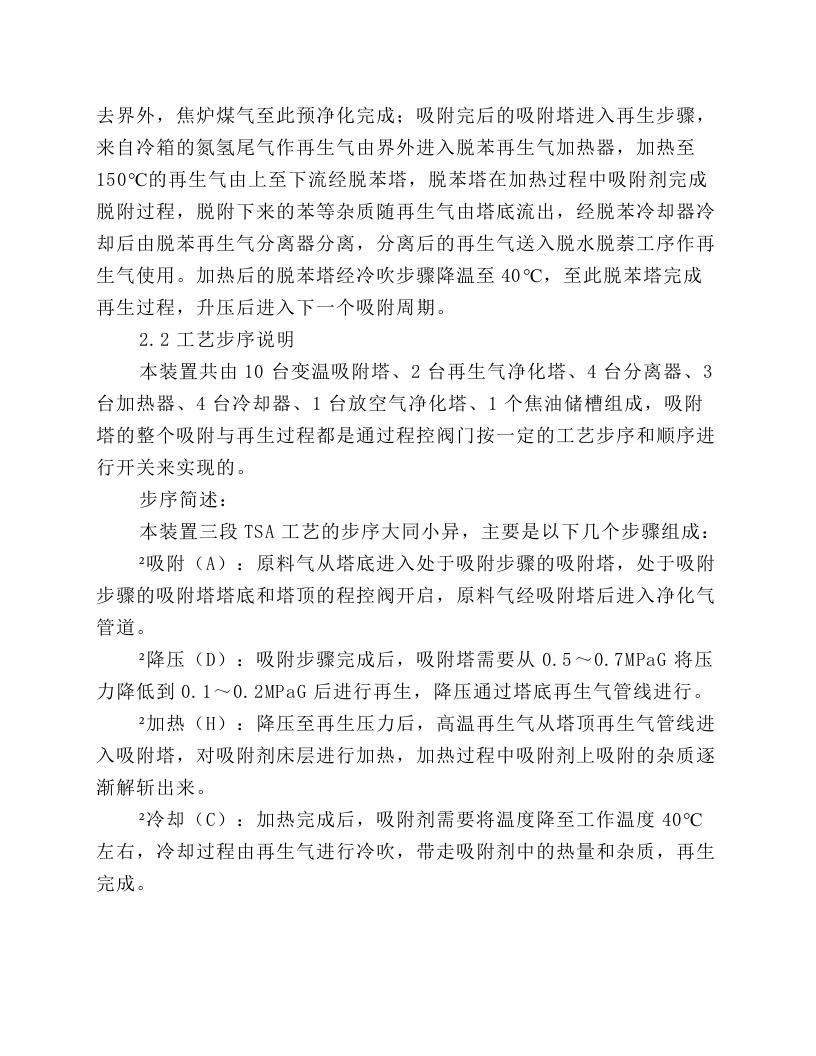

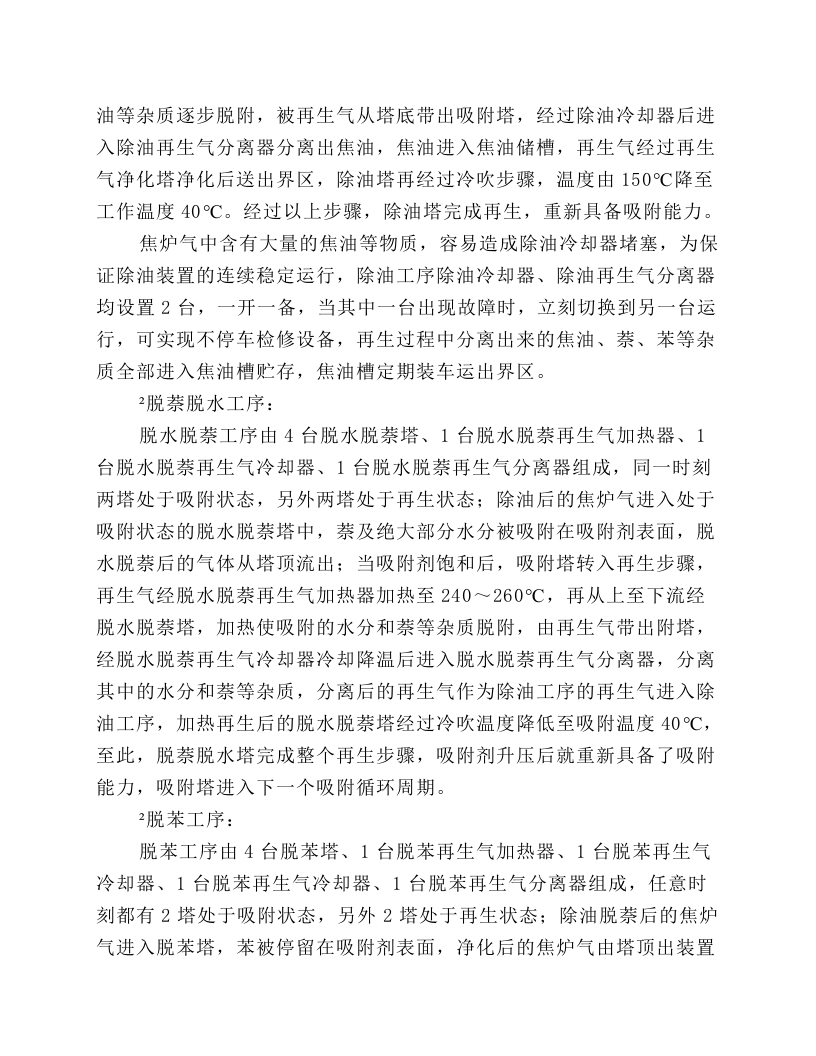

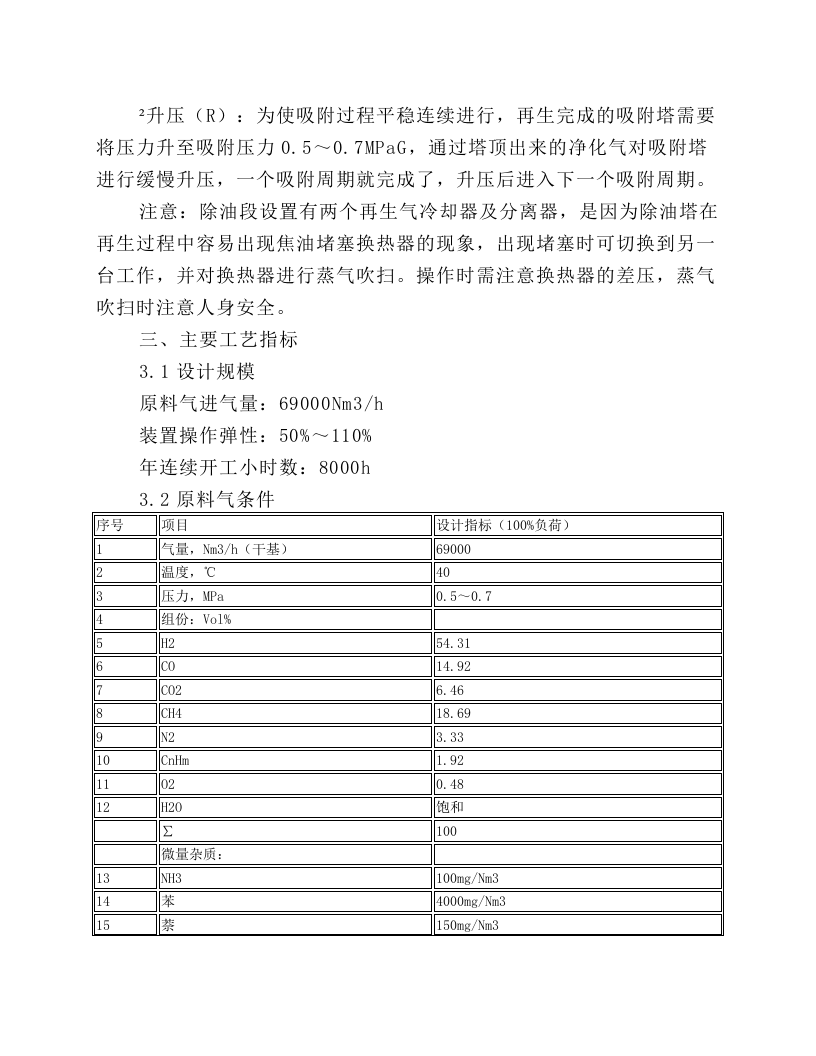

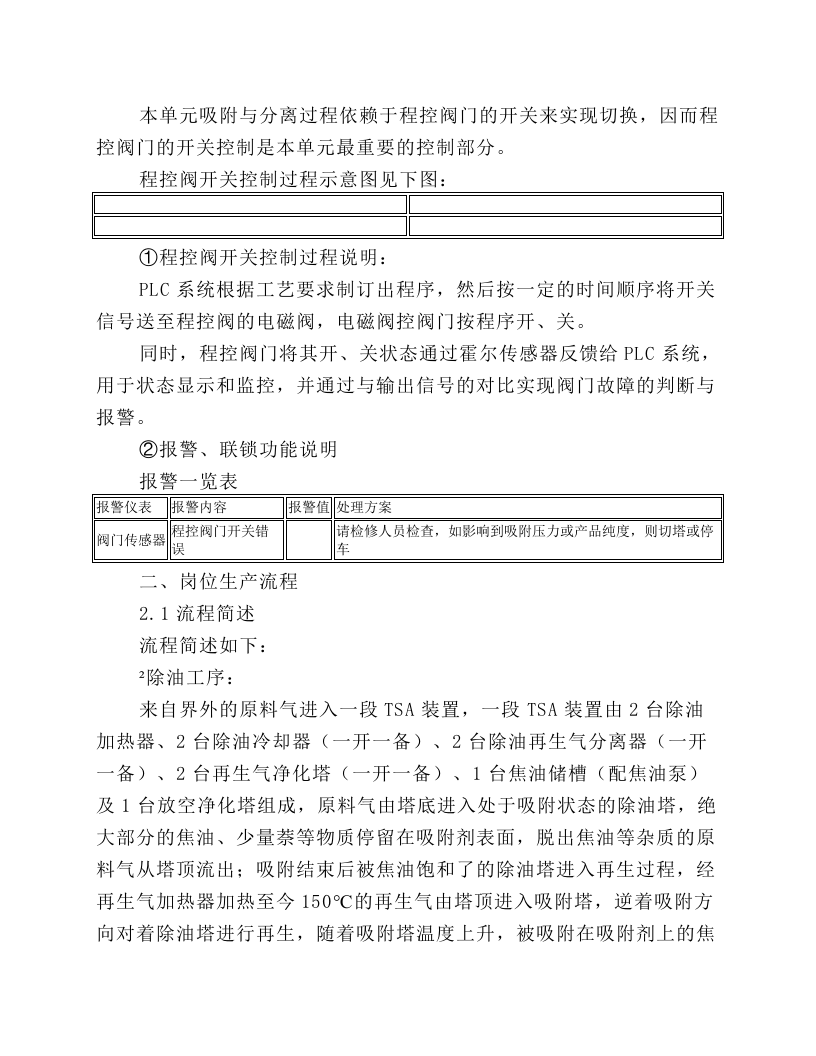

一、岗位任务及职责范围 1.1岗位主要任务 本岗位是将原料气压缩机送来的焦炉煤气，经本装置三段TSA工艺，第一段除油、第二段脱萘脱水、第三段脱苯的吸附剂吸附脱除焦炉煤气中的焦油、萘、苯等杂质，为后工段提供合格的净化气。 1.2管辖范围 吸附塔、换热器、冷却器、程控阀等设备及其相关的仪表、电气、管线、DCS。 1.3基本原理 吸附是指：当两种相态不同的物质接触时，其中密度较低物质的分子在密度较高的物质表面被富集的现象和过程。 具有吸附作用的物质（一般为密度相对较大的多孔固体）被称为吸附剂，被吸附的物质（一般为密度相对较小的气体或液体）称为吸附质。 吸附按其性质的不同可分为四大类：即：化学吸附、活性吸附、毛细管凝缩、物理吸附。 化学吸附是指吸附剂与吸附质间发生有化学反应，并在吸附剂表面生成化合物的吸附过程。其吸附过程一般进行的很慢，且解吸过程非常困难。 活性吸附是指吸附剂与吸附质间生成有表面络合物的吸附过程。其解吸过程一般也比较困难。 毛细管凝缩是指固体吸附剂在吸附蒸气时，在吸附剂孔隙内发生的凝结现象。一般需加热才能完全再生。 物理吸附是指依靠吸附剂与吸附质分子间的分子力（即范德华力）进行的吸附。其特点是：吸附过程中没有化学反应，吸附过程进行的极快，参与吸附的各相物质间的平衡在瞬间即可完成，并且这种吸附是完全可逆的。变温吸附（TSA）主要为物理吸附。 本单元吸附与分离过程依赖于程控阀门的开关来实现切换，因而程控阀门的开关控制是本单元最重要的控制部分。 程控阀开关控制过程示意图见下图： ① 程控阀开关控制过程说明： PLC系统根据工艺要求制订出程序，然后按一定的时间顺序将开关信号送至程控阀的电磁阀，电磁阀控阀门按程序开、关。 同时，程控阀门将其开、关状态通过霍尔传感器反馈给PLC系统，用于状态显示和监控，并通过与输出信号的对比实现阀门故障的判断与报警。 ② 报警、联锁功能说明 报警一览表 报警仪表 报警内容 报警值 处理方案 阀门传感器 程控阀门开关错误 请检修人员检查，如影响到吸附压力或产品纯度，则切塔或停车 二、岗位生产流程 2.1流程简述 流程简述如下： ² 除油工序： 来自界外的原料气进入一段TSA装置，一段TSA装置由2台除油加热器、2台除油冷却器（一开一备）、2台除油再生气分离器（一开一备）、2台再生气净化塔（一开一备）、1台焦油储槽（配焦油泵）及1台放空净化塔组成，原料气由塔底进入处于吸附状态的除油塔，绝大部分的焦油、少量萘等物质停
