XX甲醇车间安全操作规程汇编（全面61页）.docx

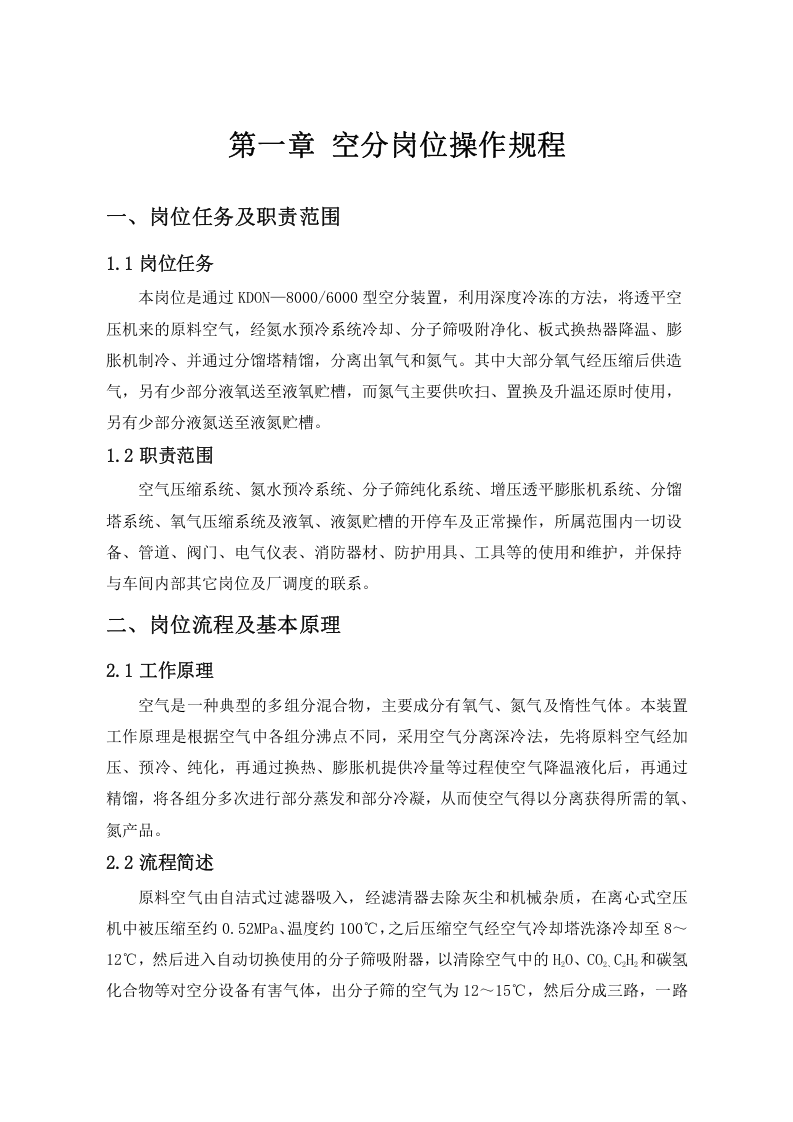

第一章 空分岗位操作规程 一、岗位任务及职责范围 1.1岗位任务 本岗位是通过KDON—8000/6000型空分装置，利用深度冷冻的方法，将透平空压机来的原料空气，经氮水预冷系统冷却、分子筛吸附净化、板式换热器降温、膨胀机制冷、并通过分馏塔精馏，分离出氧气和氮气。其中大部分氧气经压缩后供造气，另有少部分液氧送至液氧贮槽，而氮气主要供吹扫、置换及升温还原时使用，另有少部分液氮送至液氮贮槽。 1.2职责范围 空气压缩系统、氮水预冷系统、分子筛纯化系统、增压透平膨胀机系统、分馏塔系统、氧气压缩系统及液氧、液氮贮槽的开停车及正常操作，所属范围内一切设备、管道、阀门、电气仪表、消防器材、防护用具、工具等的使用和维护，并保持与车间内部其它岗位及厂调度的联系。 二、岗位流程及基本原理 2.1工作原理 空气是一种典型的多组分混合物，主要成分有氧气、氮气及惰性气体。本装置工作原理是根据空气中各组分沸点不同，采用空气分离深冷法，先将原料空气经加压、预冷、纯化，再通过换热、膨胀机提供冷量等过程使空气降温液化后，再通过精馏，将各组分多次进行部分蒸发和部分冷凝，从而使空气得以分离获得所需的氧、氮产品。 2.2流程简述 原料空气由自洁式过滤器吸入，经滤清器去除灰尘和机械杂质，在离心式空压机中被压缩至约0.52MPa、温度约100℃，之后压缩空气经空气冷却塔洗涤冷却至8～12℃，然后进入自动切换使用的分子筛吸附器，以清除空气中的H 2 O、CO 2、 C 2 H 2 和碳氢化合物等对空分设备有害气体，出分子筛的空气为12～15℃，然后分成三路，一路去增压透平膨胀机增压后进入分馏塔；一路直接进入分馏塔；一路少量空气抽出作为仪表气。在分馏塔中，空气首先经过主换热器与返流气体换热，被冷却至接近饱和温度（-173℃)进入下塔。被增压后的空气从主换热器中部抽出进入透平膨胀机，膨胀后的空气进入上
