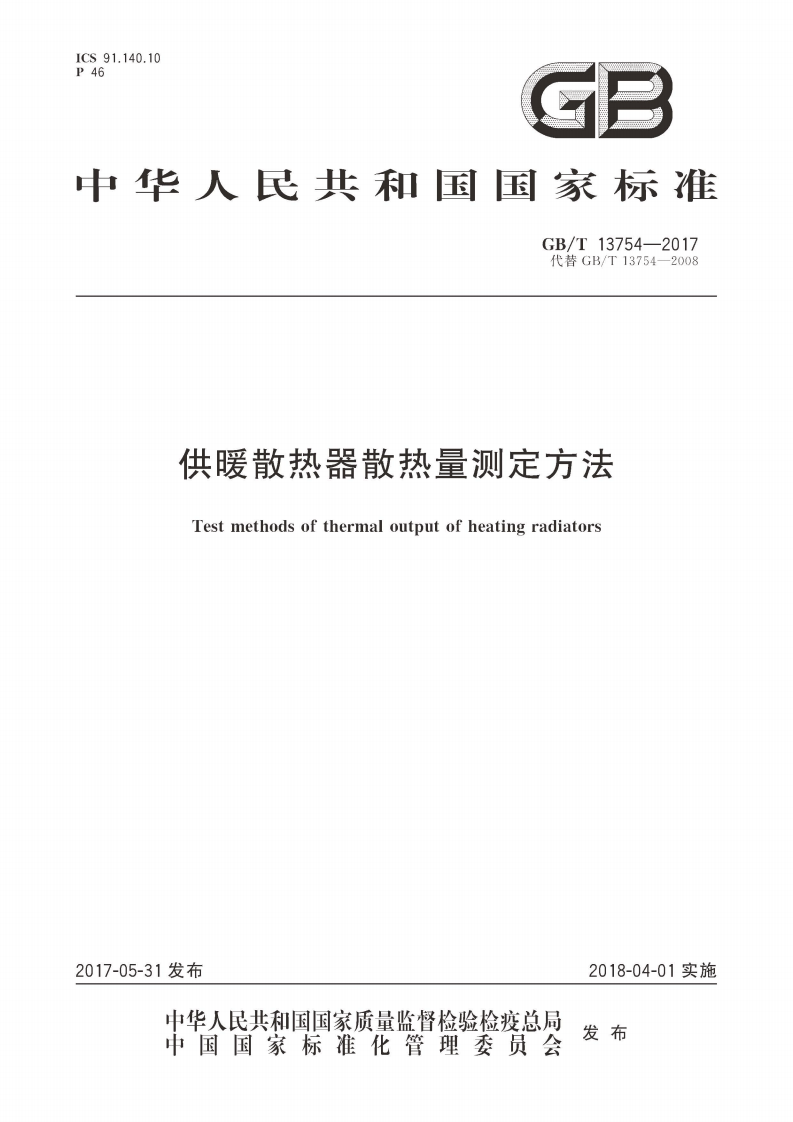

GBT13754-2017 供暖散热器散热量测定方法.pdf

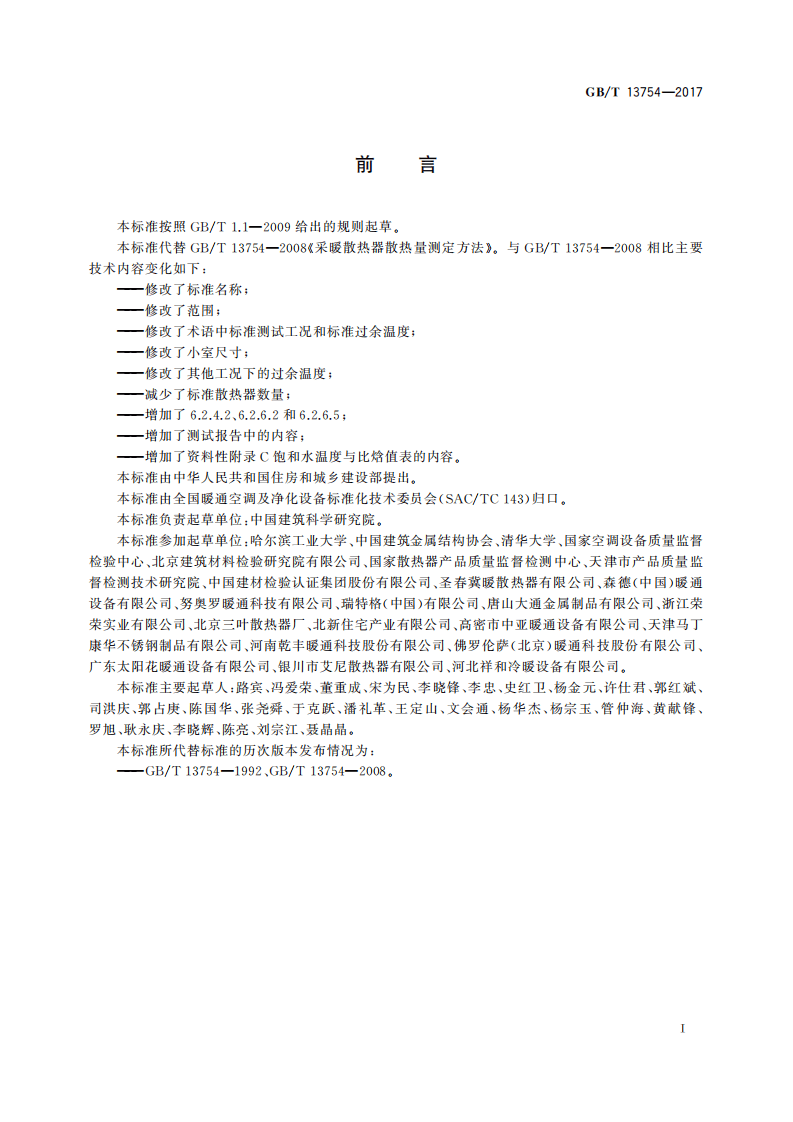

前 言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替GB/T13754—2008《采暖散热器散热量测定方法》。与GB/T13754—2008相比主要 技术内容变化如下: ———修改了标准名称; ———修改了范围; ———修改了术语中标准测试工况和标准过余温度; ———修改了小室尺寸; ———修改了其他工况下的过余温度; ———减少了标准散热器数量; ———增加了6.2.4.2、6.2.6.2和6.2.6.5; ———增加了测试报告中的内容; ———增加了资料性附录C饱和水温度与比焓值表的内容。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国暖通空调及净化设备标准化技术委员会(SAC/TC143)归口。 本标准负责起草单位:中国建筑科学研究院。 本标准参加起草单位:哈尔滨工业大学、中国建筑金属结构协会、清华大学、国家空调设备质量监督 检验中心、北京建筑材料检验研究院有限公司、国家散热器产品质量监督检测中心、天津市产品质量监 督检测技术研究院、中国建材检验认证集团股份有限公司、圣春冀暖散热器有限公司、森德(中国)暖通 设备有限公司、努奥罗暖通科技有限公司、瑞特格(中国)有限公司、唐山大通金属制品有限公司、浙江荣 荣实业有限公司、北京三叶散热器厂、北新住宅产业有限公司、高密市中亚暖通设备有限公司、天津马丁 康华不锈钢制品有限公司、河南乾丰暖通科技股份有限公司、佛罗伦萨(北京)暖通科技股份有限公司、 广东太阳花暖通设备有限公司、银川市艾尼散热器有限公司、河北祥和冷暖设备有限公司。 本标准主要起草人:路宾、冯爱荣、董重成、宋为民、李晓锋、李忠、史红卫、杨金元、许仕君、郭红斌、 司洪庆、郭占庚、陈国华、张尧舜、于克跃、潘礼革、王定山、文会通、杨华杰、杨宗玉、管仲海、黄献锋、 罗旭、耿永庆、李晓辉、陈亮、刘宗江、聂晶晶。 本标准所代替标准的历次版本发布情况为: ———GB/T13754—1992、GB/T13754—2008。 Ⅰ GB/T13754—2017 3.7 基准点空气温度 referenceairtemperature 测试小室中心垂线上距地0.75m处的空气温度。 3.8 过余温度 excesstemperature 样品进出水平均温度与基准点空气温度的差值。 3.9 标准大气压力 standardairpressure 101.3kPa(1.013bar)的大气压力。 3.10 标准测试工况 standardtestconditions 小室基准点空气温度为18℃,大气压力为标准大气压力;辐射散热器进口水温为75℃,出口水温 为50℃;对流散热器进口水温为68.75℃,出口水温为56.25℃的测试工况。 3.11 标准过余温度 standardexcesstemperature 标准测试工况下的过余温度(44.5K)
