底盘负荷试验工安全操作规程.docx

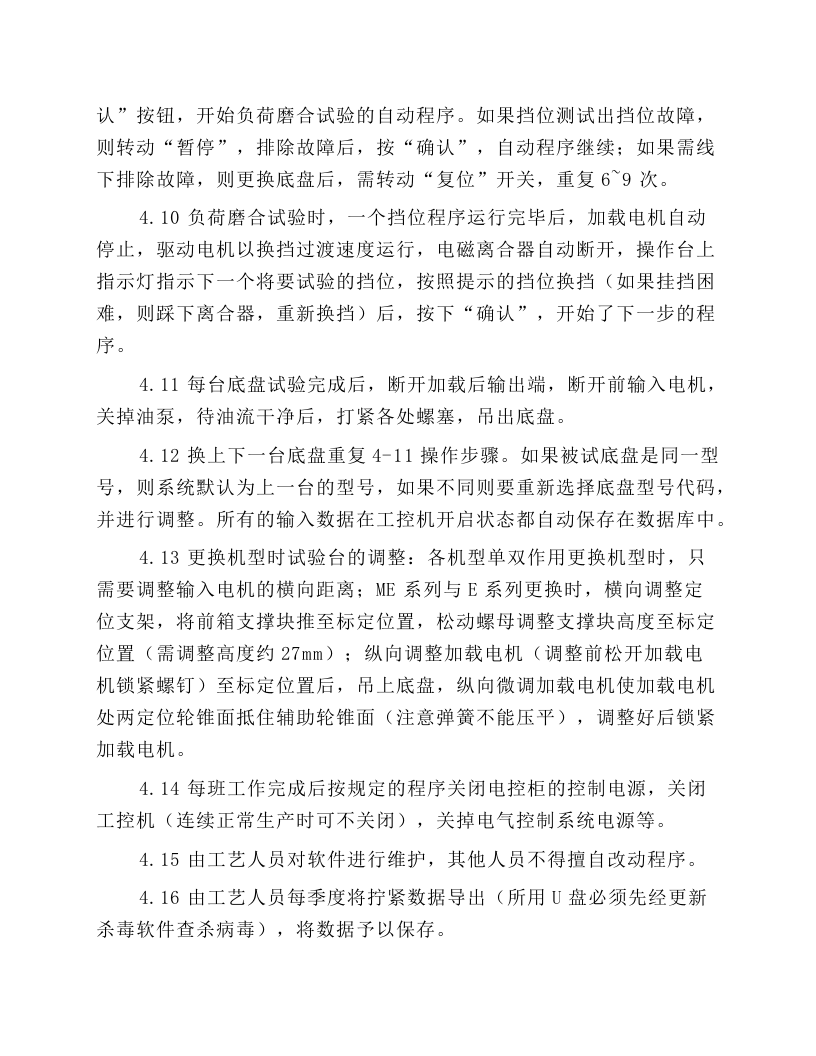

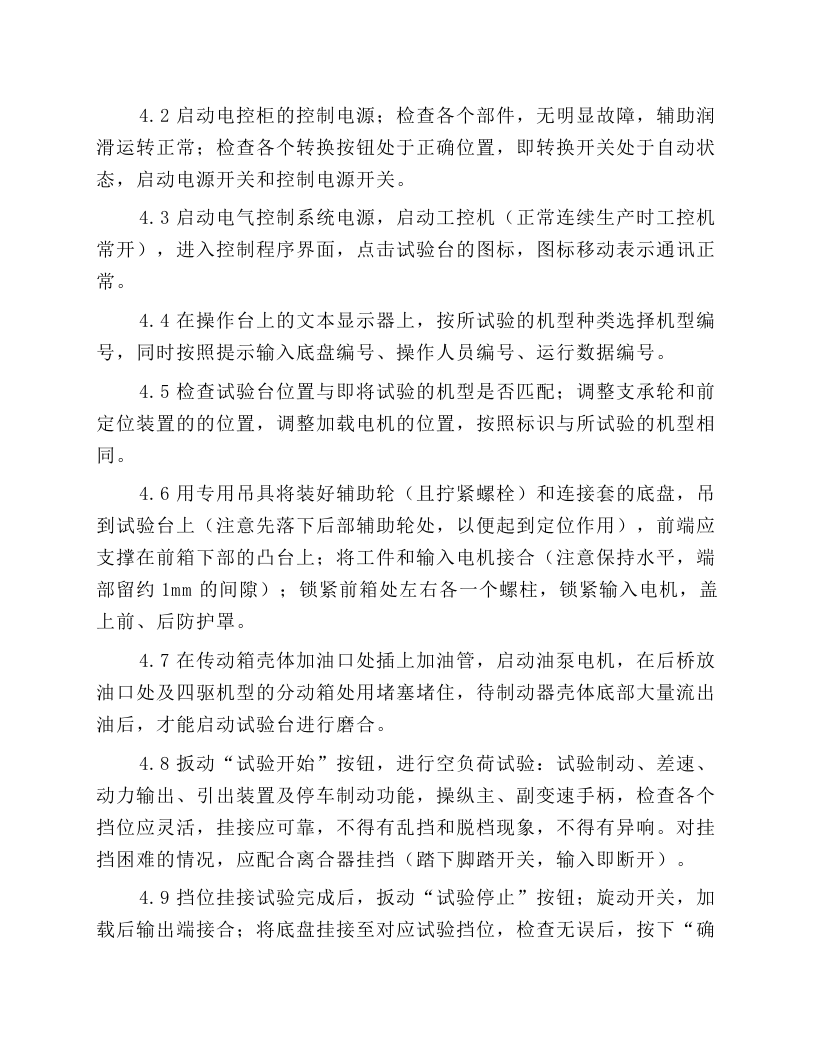

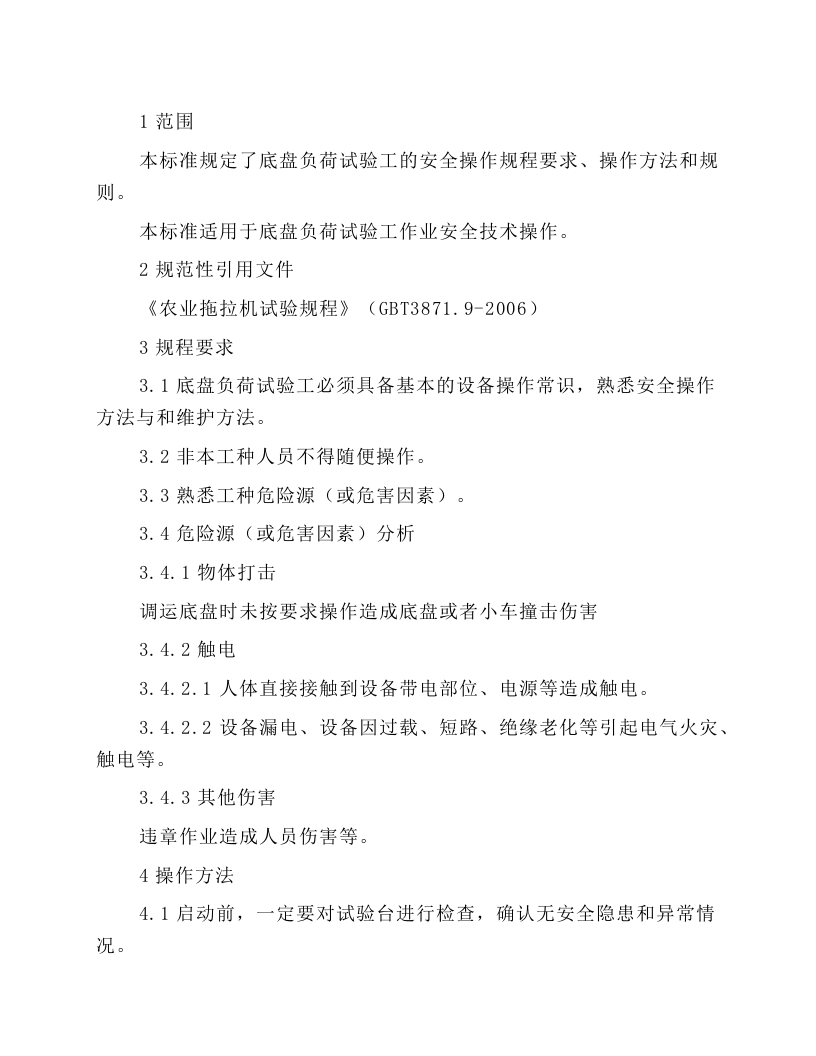

1 范围 本标准规定了底盘负荷试验工的安全操作规程要求、操作方法和规则。 本标准适用于底盘负荷试验工作业安全技术操作。 2 规范性引用文件 《农业拖拉机试验规程》（ GBT 3871.9-2006 ） 3 规程要求 3.1 底盘负荷试验工必须具备基本的设备操作常识，熟悉安全操作方法与和维护方法。 3.2 非本工种人员不得随便操作。 3.3 熟悉工种危险源（或危害因素）。 3.4 危险源（或危害因素）分析 3.4.1 物体打击 调运底盘时未按要求操作造成底盘或者小车撞击伤害 3.4.2 触电 3.4.2.1 人体直接接触到设备带电部位、电源等造成触电。 3.4.2.2 设备漏电、设备因过载、短路、绝缘老化等引起电气火灾、触电等。 3.4.3 其他伤害 违章作业造成人员伤害等。 4 操作方法 4.1 启动前，一定要对试验台进行检查，确认无安全隐患和异常情况。 4.2 启动电控柜的控制电源；检查各个部件，无明显故障，辅助润滑运转正常；检查各个转换按钮处于正确位置，即转换开关处于自动状态，启动电源开关和控制电源开关。 4.3 启动电气控制系统电源，启动工控机（正常连续生产时工控机常开），进入控制程序界面，点击试验台的图标，图标移动表示通讯正常。 4.4 在操作台上的文本显示器上，按所试验的机型种类选择机型编号，同时按照提示输入底盘编号、操作人员编号、运行数据编号。 4.5 检查试验台位置与即将试验的机型是否匹配；调整支承轮和前定位装置的的位置，调整加载电机的位置，按照标识与所试验的机型相同。 4.6 用专用吊具将装好辅助轮（且拧紧螺栓）和连接套的底盘，吊到试验台上（注意先落下后部辅助轮处，以便起到定位作用），前端应支撑在前箱下部的凸台上；将工件和输入电机接合（注意保持水平，端部留约 1mm 的间隙）；锁紧前箱处左右各一个螺柱，锁紧输入电机，盖上前、后防护罩。 4.7 在传动箱壳体加油口处插上加油管，启动油泵电机，在后桥放油口处及四驱机型的分动箱处用堵塞堵住，待制动器壳体底部大量流出油后，才能启动试验台进行磨合。 4.8 扳动 “ 试验开始 ” 按钮，进行空负荷试验：试验制动、差速、动力输出、引出装置及停车制动功能，操纵主、副变速手柄，检查各个挡位应灵活，挂接应可靠，不得有乱挡和脱档现象，不得有异响。对挂挡困难的情况，应配合离合器挂挡（踏下脚踏开关，输入即断开）。 4.9 挡位挂接试验完成后，扳动 “ 试验停止 ” 按钮；旋动开关，加载后输出端接合；将底盘挂接至对应试验挡位，检查无误后，按下 “ 确认 ” 按钮，开始负荷磨合试验的自
