安全标志大全终极版（27页）.pptx

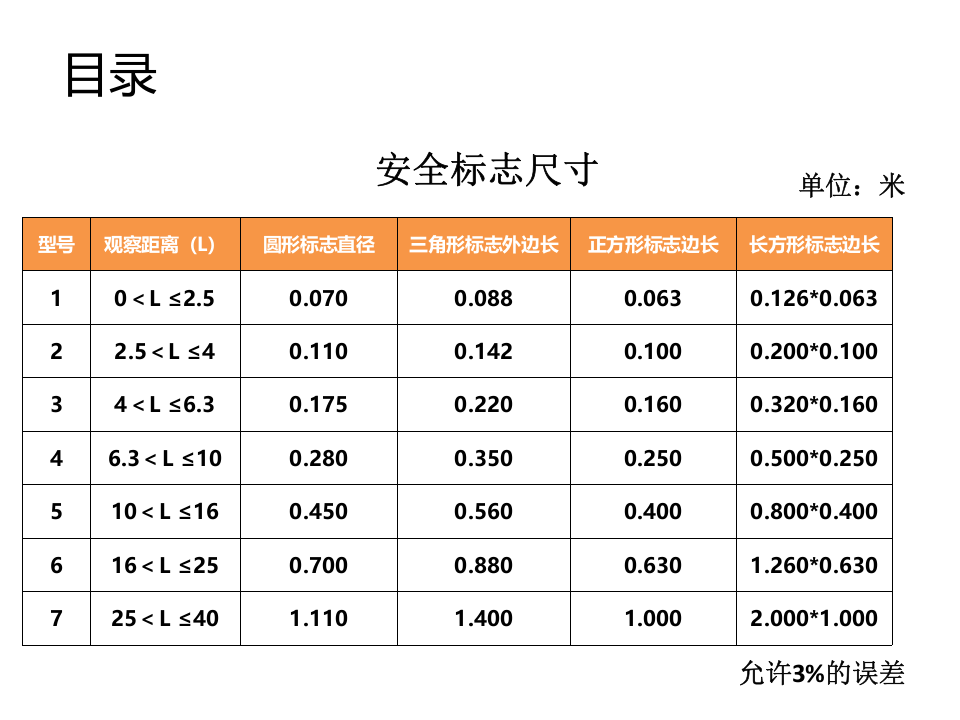

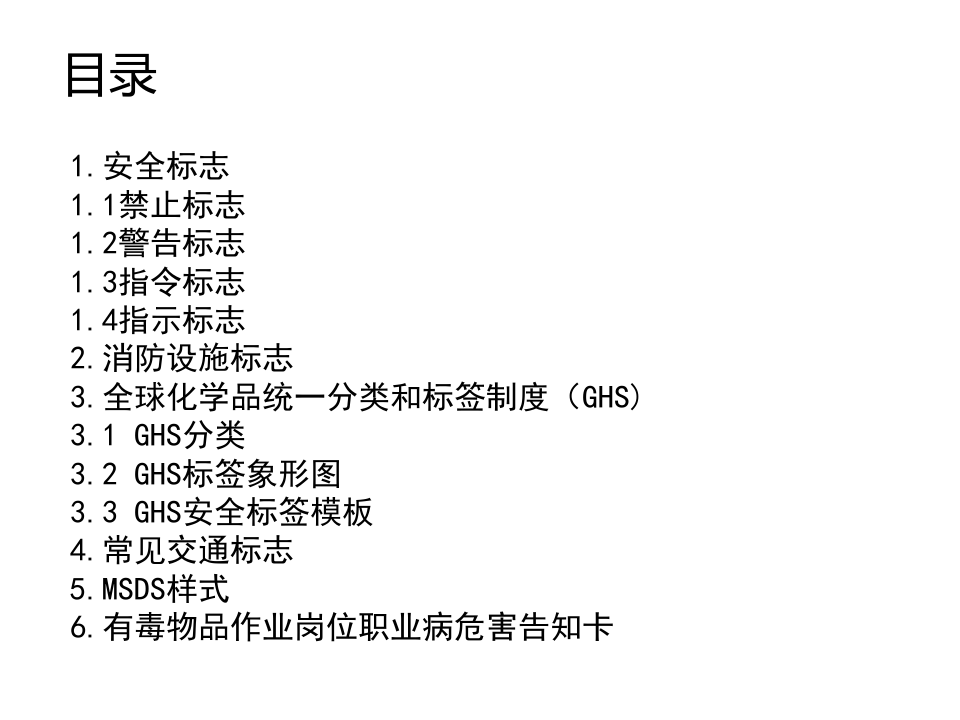

安全标志大全（超清终极版） 目录1.安全标志1.1禁止标志1.2警告标志1.3指令标志1.4指示标志2.消防设施标志3.全球化学品统一分类和标签制度（GHS)3.1 GHS分类3.2 GHS标签象形图3.3 GHS安全标签模板4.常见交通标志5.MSDS样式6.有毒物品作业岗位职业病危害告知卡 目录型号观察距离（L）圆形标志直径三角形标志外边长正方形标志边长长方形标志边长10＜L ≤2.50.0700.0880.0630.126*0.06322.5＜L ≤40.1100.1420.1000.200*0.10034＜L ≤6.30.1750.2200.1600.320*0.16046.3＜L ≤100.2800.3500.2500.500*0.250510＜L ≤160.4500.5600.4000.800*0.400616＜L ≤250.7000.8800.6301.260*0.630725＜L ≤401.1101.4001.0002.000*1.000安全标志尺寸单位：米允许3%的误差 1.安全标志——1.1禁止标志 1.安全标志——1.1禁止标志 1.安全标志——1.1禁止标志 1.安全标志——1.1禁止标志 1.安全标志——1.1禁止标志 1.安全标志——1.2警告标志 1.安全标志——1.2警告标志 1.安全标志——1.2警告标志 1.安全标志——1.2警告标志 1.安全标志——1.2警告标志 1.安全标志——1.3指令标志 1.安全标志——1.3指令标志 图片注解图片注解紧急出口 Emergent exit击碎板面 Break to obtain access避险处 Haven急救点 First aid应急避难场所 Evacuation assembly point应急电话 Emergency telephone可动火区 Flare up region紧急医疗站 Doctor1.安全标志——1.4指示标志 图片注解图片注解紧急出口Emergent exit推开PUSH消防手动启动器MANUAL ACTIVATING DEVICE滑动开SLIDE发声警报器FIRE ALARM击碎板面BREAK TO OBTAIN ACCESS火警电话FIRE TELEPHONE拉开PULL2.消防标志 图片注解图片注解禁止阻塞NO OBSTRUCTING消防水带FIREHOSE禁止锁闭NO LOCKING地下消火栓FLUSH FIRE HYDRANT灭火设备FIRE-FIGHTING EQUIPMENT地上消火栓POST FIRE HYDRANT灭火器FIRE EXTINGUISHER消防水泵接合器SIAMESE CONNECTION2.消防标志 图片注解图片注解消防梯FIRE LADDER禁止用水灭火NO WATERING TOPUT OUT THE FIRE当心火灾——易燃物质DANGER OF FIRE-HICHLY FLAMMABLE MATERALS禁止烟火NO BURNING当心火灾——氧化物DANGER OF FIRE-OXIDIZING MATERALS禁止吸烟NO SMOKING当心爆炸——爆炸性物质DANGER OF EXPLOSION EXPLOSIVE MATERALS禁止放易燃物NO FLAMMABLE MATERALS2.消防标志 图片注解图片注解禁止带火种NO MATCHES禁止燃放鞭炮 NO FIREWORKS疏散通道方向灭火设备或报警 装置的方向2.消防标志 3.1
