施工用电安全操作规程.docx

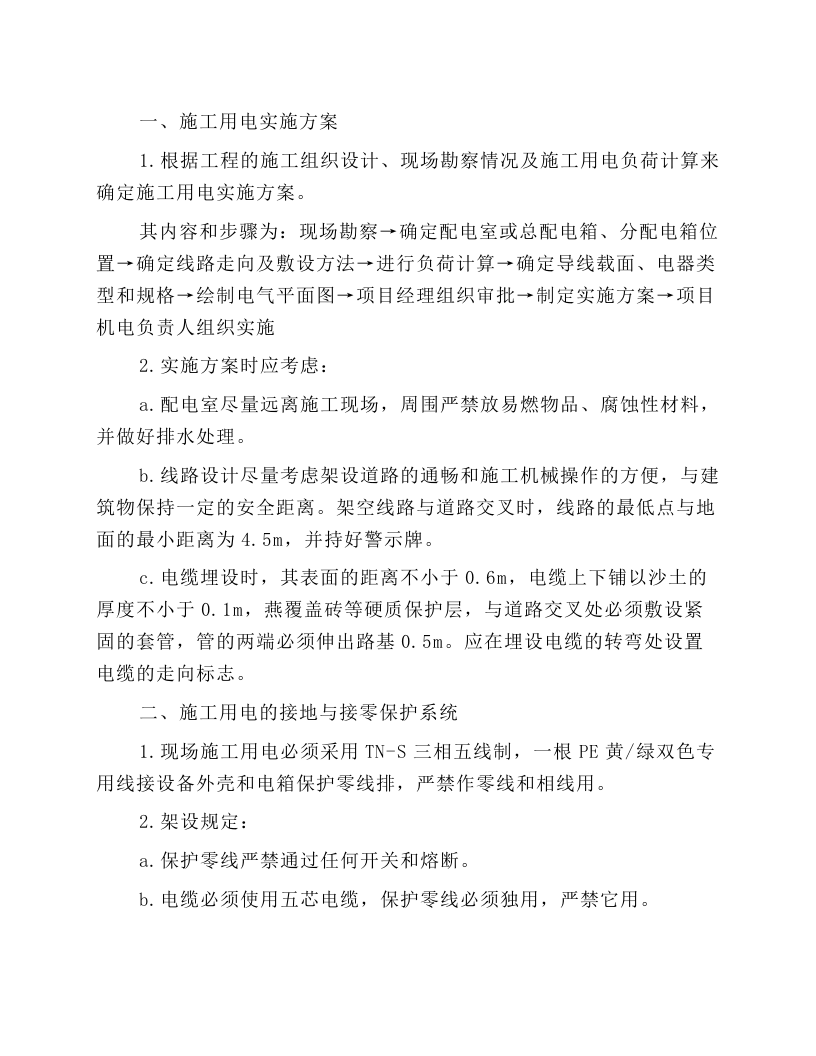

一、 施工用电实施方案 1. 根据工程的施工组织设计、现场勘察情况及施工用电负荷计算来确定施工用电实施方案。 其内容和步骤为：现场勘察 → 确定配电室或总配电箱、分配电箱位置 → 确定线路走向及敷设方法 → 进行负荷计算 → 确定导线载面、电器类型和规格 → 绘制电气平面图 → 项目经理组织审批 → 制定实施方案 → 项目机电负责人组织实施 2. 实施方案时应考虑： a. 配电室尽量远离施工现场，周围严禁放易燃物品、腐蚀性材料，并做好排水处理。 b. 线路设计尽量考虑架设道路的通畅和施工机械操作的方便，与建筑物保持一定的安全距离。架空线路与道路交叉时，线路的最低点与地面的最小距离为 4.5m ，并持好警示牌。 c. 电缆埋设时，其表面的距离不小于 0.6m ，电缆上下铺以沙土的厚度不小于 0.1m ，燕覆盖砖等硬质保护层，与道路交叉处必须敷设紧固的套管，管的两端必须伸出路基 0.5m 。应在埋设电缆的转弯处设置电缆的走向标志。 二、 施工用电的接地与接零保护系统 1. 现场施工用电必须采用 TN-S 三相五线制，一根 PE 黄 / 绿双色专用线接设备外壳和电箱保护零线排，严禁作零线和相线用。 2. 架设规定： a. 保护零线严禁通过任何开关和熔断。 b. 电缆必须使用五芯电缆，保护零线必须独用，严禁它用。 c. 保护零线除了从工作接地线（变压器）或总箱电源则从零线引出处，在任何地方不得与工作零线有电气连接，特别防止经过铁质箱壳形成电气连接。 d. 保护零线的载面积不小于工作零线的载面积。 e. 除在配电室和总配电箱做重复接地外，配电线路长，必须在配电线路中间和末端处做重复接地，重复接地必须在保护零线上。工作零线严禁加重复接地。 三、 施工现场的配电线路 1. 电杆的安全要求： a. 架空线必须设在专用电杆上，严禁架设在树木、脚手架上。 b. 电杆应用砼杆和木杆，木杆的梢径应大于 130mm ，电杆的埋深应为电杆长度的 1/10 加 0.6m ，土质松软时必须做加固处理；转角杆和末端杆应用接线加固；电杆周围严禁堆放其他物品。 2. 线路的安全要求： a. 电缆穿越建筑长年和易受机械损伤的场所必须回防护套管。 b. 橡皮电缆架空敷设时，应沿墙或电杆设置，严禁使用金属裸线作绑线。 c. 配电箱的引入、引出线必须从箱下进出，配电箱的引出口必须加护套管，进出电线应排列整齐。 d. 施工现场严禁使用花线或塑料护套线，线路不得破皮漏电、绝缘老化。
