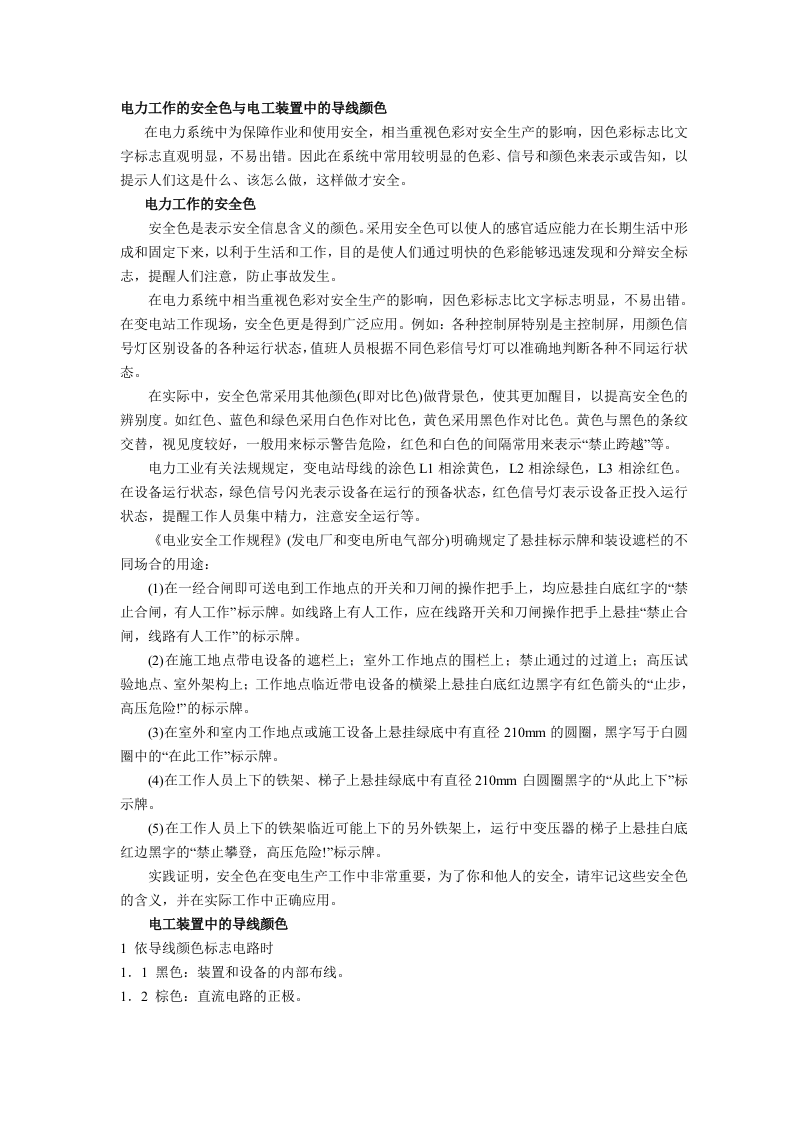

电力工作的安全色与电工装置中的导线颜色 在电力系统中 为保障作业和使用安全， 相当重视色彩对安全生产的影响，因色彩标志比文字标志 直观 明显，不易出错。 因此在系统中常用较明显的 色彩 、信号和颜色来表示或告知，以提示人们这是什么、该怎么做，这样做才安全。 电力工作的安全色 　　安全色是表示安全信息含义的颜色。采用安全色可以使人的感官适应能力在长期生活中形成和固定下来，以利于生活和工作，目的是使人们通过明快的色彩能够迅速发现和分辩安全标志，提醒人们注意，防止事故发生。 　　在电力系统中相当重视色彩对安全生产的影响，因色彩标志比文字标志明显，不易出错。在变电站工作现场，安全色更是得到广泛应用。例如：各种控制屏特别是主控制屏，用颜色信号灯区别设备的各种运行状态，值班人员根据不同色彩信号灯可以准确地判断各种不同运行状态。 　　在实际中，安全色常采用其他颜色(即对比色)做背景色，使其更加醒目，以提高安全色的辨别度。如红色、蓝色和绿色采用白色作对比色，黄色采用黑色作对比色。黄色与黑色的条纹交替，视见度较好，一般用来标示警告危险，红色和白色的间隔常用来表示“禁止跨越”等。 电力工业有关法规规定，变电站母线的涂色L1相涂黄色，L2相涂绿色，L3相涂红色。在设备运行状态，绿色信号闪光表示设备在运行的预备状态，红色信号灯表示设备正投入运行状态，提醒工作人员集中精力，注意安全运行等。 《电业安全工作规程》(发电厂和变电所电气部分)明确规定了悬挂标示牌和装设遮栏的不同场合的用途： (1)在一经合闸即可送电到工作地点的开关和刀闸的操作把手上，均应悬挂白底红字的“禁止合闸，有人工作”标示牌。如线路上有人工作，应在线路开关和刀闸操作把手上悬挂“禁止合闸，线路有人工作”的标示牌。 　　(2)在施工地点带电设备的遮栏上；室外工作地点的围栏上；禁止通过的过道上；高压试验地点、室外架构上；工作地点临近带电设备的横梁上悬挂白底红边黑字有红色箭头的“止步，高压危险!”的标示牌。 　　(3)在室外和室内工作地点或施工设备上悬挂绿底中有直径210mm的圆圈，黑字写于白圆圈中的“在此工作”标示牌。 　　(4)在工作人员上下的铁架、梯子上悬挂绿底中有直径210mm白圆圈黑字的“从此上下”标示牌。 　　(5)在工作人员上下的铁架临近可能上下的另外铁架上，运行中变压器的梯子上悬挂白底红边黑字的“禁止攀登，高压危险!”标示牌。 实践证明，安全色在变电生产工作中非常重要，为了你和他人的安全，请牢记这些安全色的含义，并在实际工作中正确应用。 电工装置中的导线颜色 1 依导线颜色标志电路时 1．1 黑色：装置和设备的内部布线。 1．2 棕色：直流电路的正极。 1．3红色：三相电路和C相； 　　半导体三极管的集电极； 　　半导体二极管、整流二极管或可控硅管的阴极。 1．4黄色：三相电路的A相； 　　半导体三极管的基极； 　　可控硅管和双向可控硅管的控制极。 1．5绿色：三相电路的B相。 1．6蓝色：直流电路的负极； 　　半导体三极管的发射极； 　　半导体二极管、整流二极管或可控硅管的阳极。 1．7 淡蓝色：三相电路的零线或中性线； 　　直流电路的接地中线。 1．8 白色：双向可控硅管的主电极； 　　无指定用色的半导体电路。 1．9 黄和绿双色（每种色宽约15~100毫米交替贴接）；安全用的接地线。 1．10 红、黑色并行：用双芯导线或双根绞线连接的交流电路。 2 依电路选择导线颜色时 2．1 交流三相电路的A相：黄色； 　　B相：绿色； 　　C相：红色； 　　零线或中性线，淡蓝色； 　　安全用的接地线：黄和绿双色。 2．2 用双芯导线或双根绞线连接的交流电路：红黑色并行。 2．3直流电路的正极：棕色； 　　负极：蓝色； 　　接地中线：淡蓝色。 2．4 半导体电路的半导体三极管的集电极：红色； 　　基极： 黄色； 　　发射极：蓝色。 　　半导体二极管和整流二极管的阳极：蓝色； 　　阴极：红色。 　　可控硅管的阳极：蓝色； 　　控制极：黄色； 　　阴极：红色。 　　双向可控硅管的控制极：黄色； 　　主电极：白色。 2．5整个装置及设备的内部布线一般推荐：黑色； 　　半导体电路：白色； 　　有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。 2．6 具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。 　　注：对于某种产品（如船舶电器）的母线，如国际上已有指定的国际标准，且与第2.1和2.3条的规定有差异时,亦允许按该国际标准所规定的色标进行标色。
