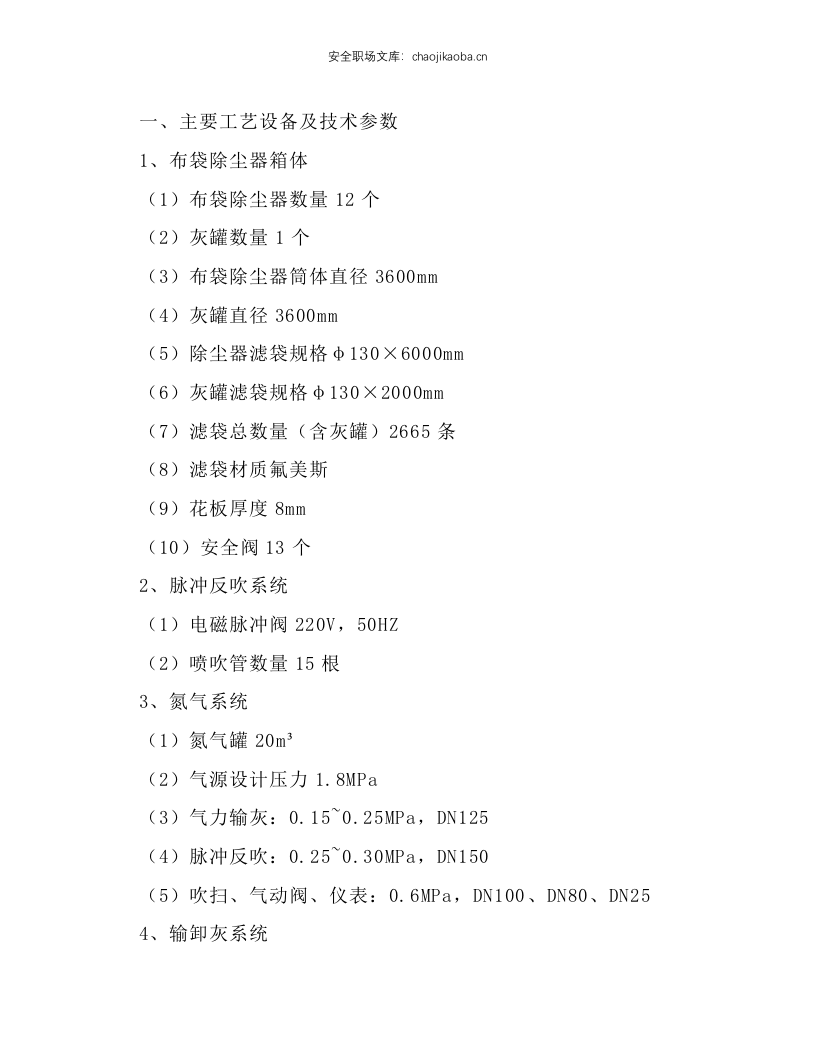

一、主要工艺设备及技术参数
1
、布袋除尘器箱体
（
1
）布袋除尘器数量
12
个
（
2
）灰罐数量
1
个
（
3
）布袋除尘器筒体直径
3600mm
（
4
）灰罐直径
3600mm
（
5
）除尘器滤袋规格
φ130×6000mm
（
6
）灰罐滤袋规格
φ130×2000mm
（
7
）滤袋总数量（含灰罐）
2665
条
（
8
）滤袋材质氟美斯
（
9
）花板厚度
8mm
（
10
）安全阀
13
个
2
、脉冲反吹系统
（
1
）电磁脉冲阀
220V
，
50HZ
（
2
）喷吹管数量
15
根
3
、氮气系统
（
1
）氮气罐
20m³
（
2
）气源设计压力
1.8MPa
（
3
）气力输灰：
0.15~0.25MPa
，
DN125
（
4
）脉冲反吹：
0.25~0.30MPa
，
DN150
（
5
）吹扫、气动阀、仪表：
0.6MPa
，
DN100
、
DN80
、
DN25
4
、输卸灰系统
（

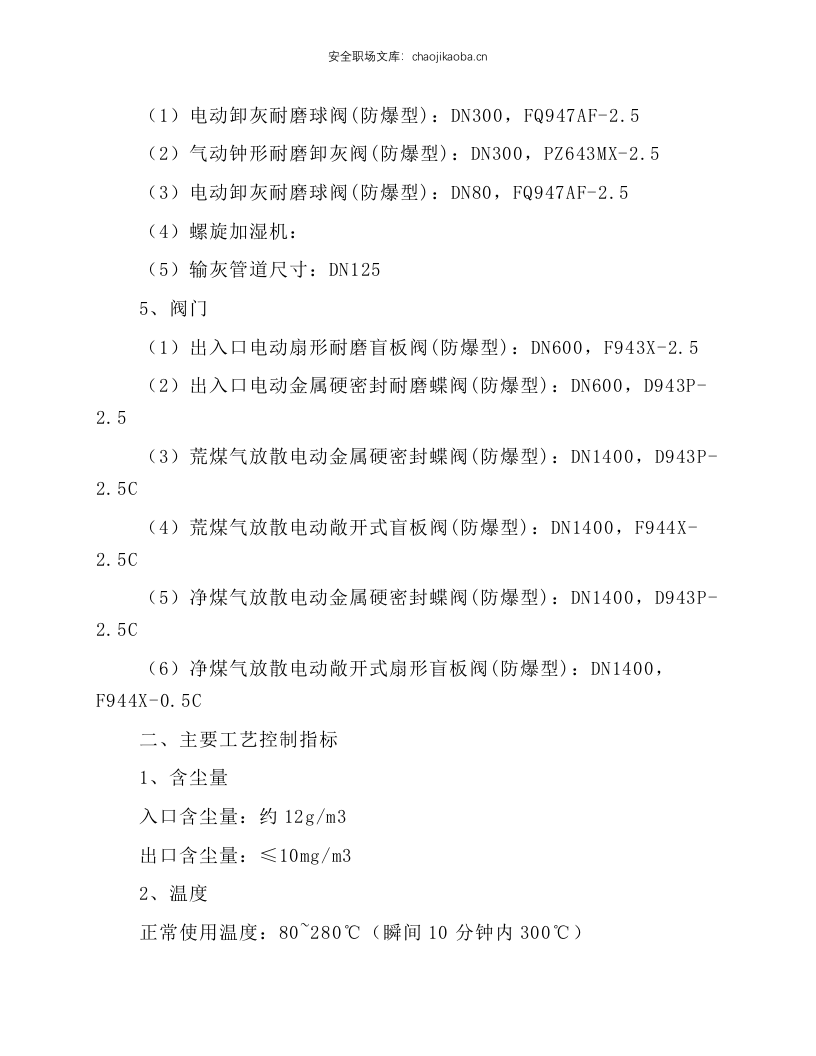

1
）电动卸灰耐磨球阀
(
防爆型
)
：
DN300
，
FQ947AF-2.5
（
2
）气动钟形耐磨卸灰阀
(
防爆型
)
：
DN300
，
PZ643MX-2.5
（
3
）电动卸灰耐磨球阀
(
防爆型
)
：
DN80
，
FQ947AF-2.5
（
4
）螺旋加湿机：
（
5
）输灰管道尺寸：
DN125
5
、阀门
（
1
）出入口电动扇形耐磨盲板阀
(
防爆型
)
：
DN600
，
F943X-2.5
（
2
）出入口电动金属硬密封耐磨蝶阀
(
防爆型
)
：
DN600
，
D943P-2.5
（
3
）荒煤气放散电动金属硬密封蝶阀
(
防爆型
)
：
DN1400
，
D943P-2.5C
（
4
）荒煤气放散电动敞开式盲板阀
(
防爆型
)
：
DN1400
，
F944X-2.5C
（
5
）净煤气放散电动金属硬密封蝶阀
(
防爆型
)
：
DN1400
，
D943P-2.5C
（
6
）净煤气放散电动敞开式扇形盲板阀
(
防爆型
)
：
DN1400
，
F944X-0.5C
二、主要工艺控制指标
1
、含尘量
入口含尘量：约
12g/m3
出口含尘量：
≤10mg/m3
2
、温度
正常使用温度：
80~280℃
（瞬间
10
分钟内
300℃
）

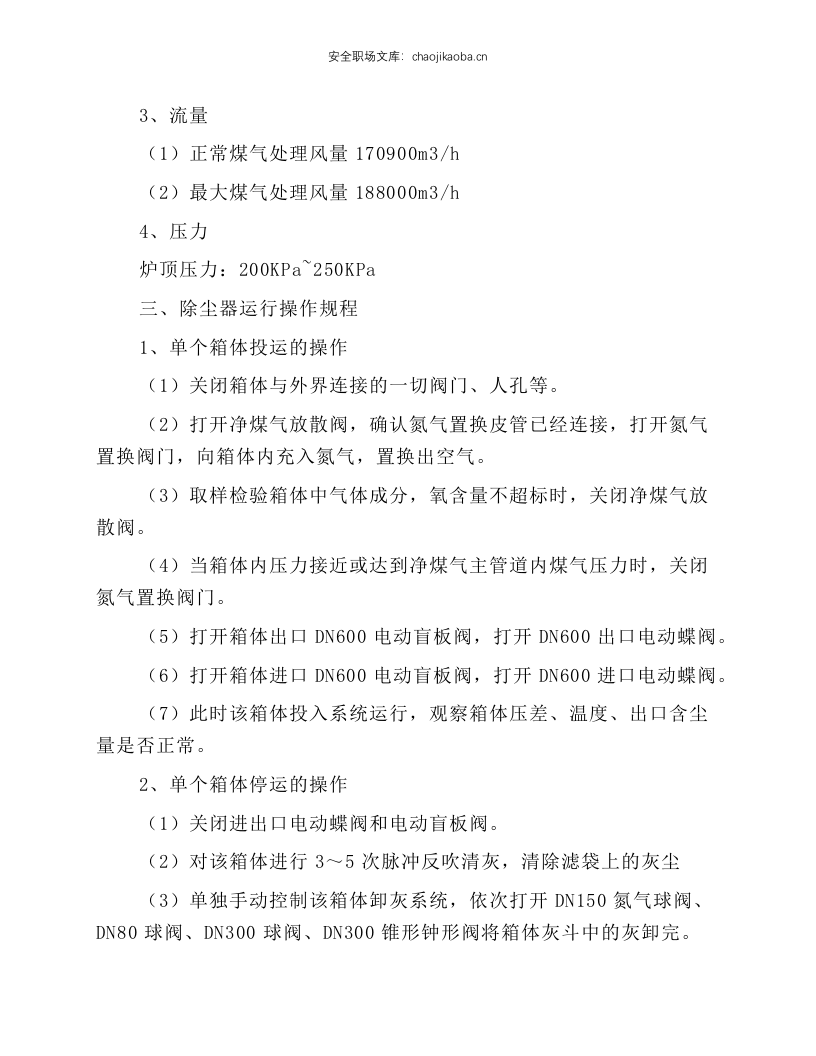

3
、流量
（
1
）正常煤气处理风量
170900m3/h
（
2
）最大煤气处理风量
188000m3/h
4
、压力
炉顶压力：
200KPa~250KPa
三、除尘器运行操作规程
1
、单个箱体投运的操作
（
1
）关闭箱体与外界连接的一切阀门、人孔等。
（
2
）打开净煤气放散阀，确认氮气置换皮管已经连接，打开氮气置换阀门，向箱体内充入氮气，置换出空气。
（
3
）取样检验箱体中气体成分，氧含量不超标时，关闭净煤气放散阀。
（
4
）当箱体内压力接近或达到净煤气主管道内煤气压力时，关闭氮气置换阀门。
（
5
）打开箱体出口
DN600
电动盲板阀，打开
DN600
出口电动蝶阀。
（
6
）打开箱体进口
DN600
电动盲板阀，打开
DN600
进口电动蝶阀。
（
7
）此时该箱体投入系统运行，观察箱体
