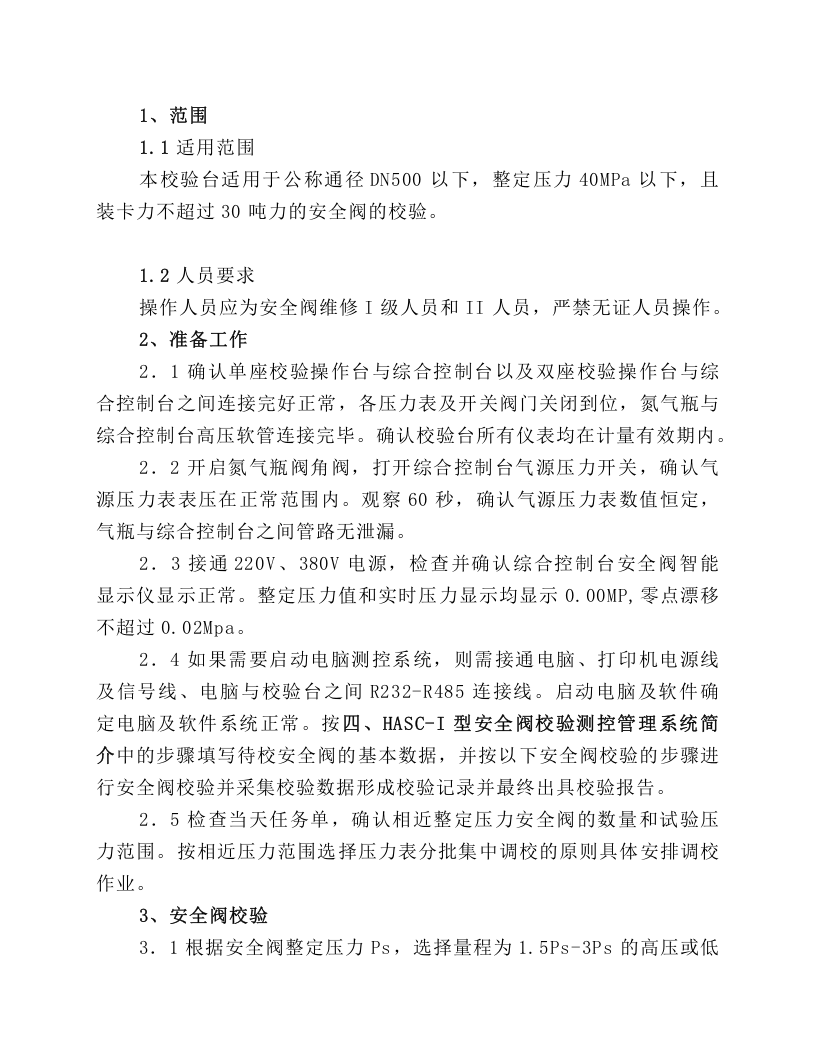

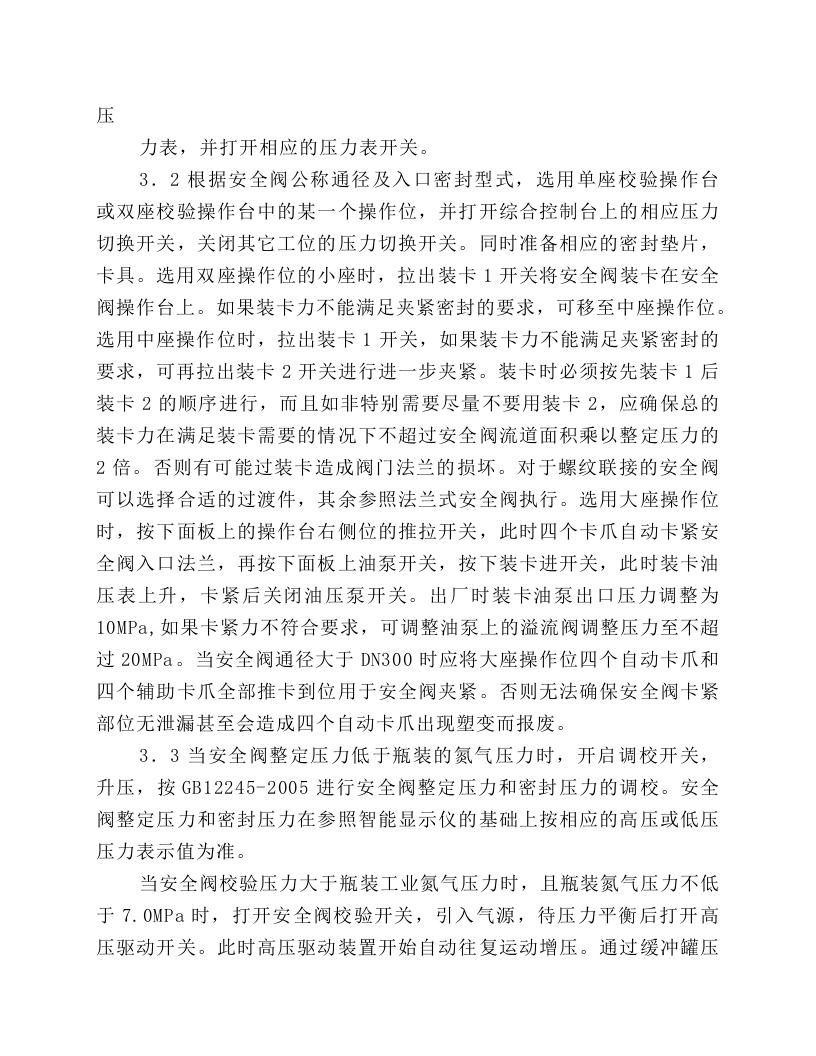

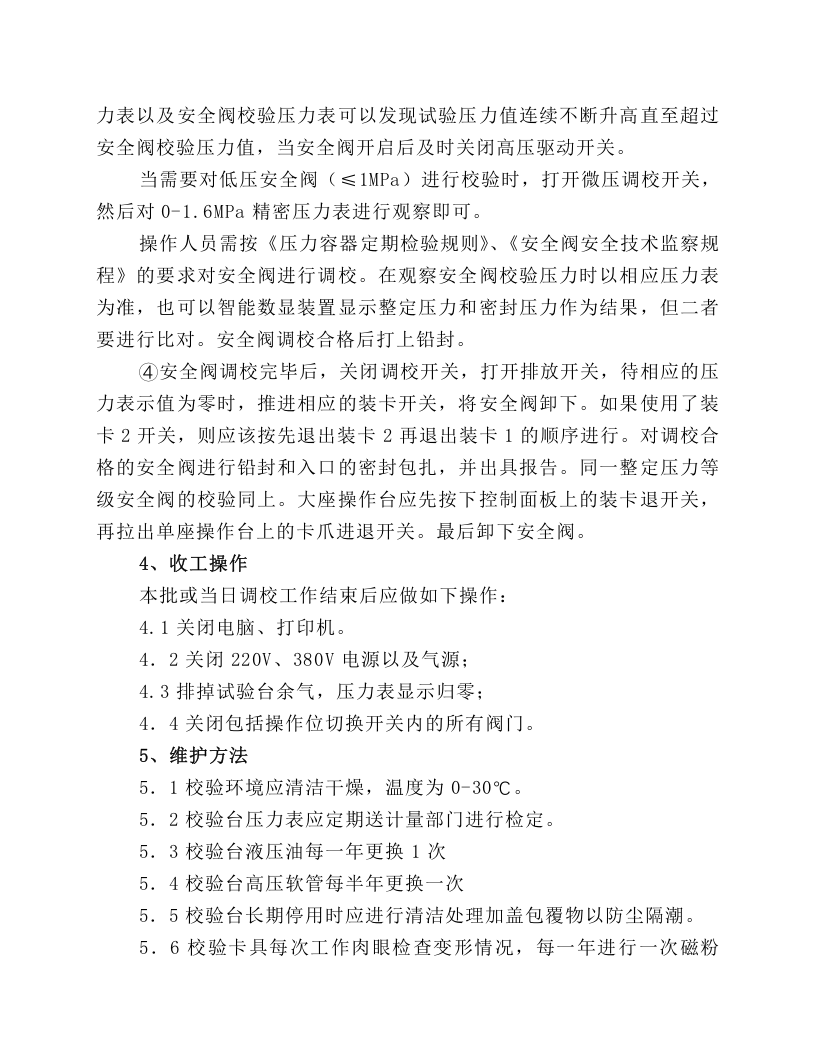

1 、 范围 1.1 适用范围 本校验台适用于公称通径 DN500 以下，整定压力 40MPa 以下，且装卡力不超过 30 吨力的安全阀的校验。 1.2 人员要求 操作人员应为安全阀维修 I 级人员和 II 人员，严禁无证人员操作。 2 、 准备工作 2 ． 1 确认单座校验操作台与综合控制台以及双座校验操作台与综合控制台之间连接完好正常，各压力表及开关阀门关闭到位，氮气瓶与综合控制台高压软管连接完毕。确认校验台所有仪表均在计量有效期内。 2 ． 2 开启氮气瓶阀角阀，打开综合控制台气源压力开关，确认气源压力表表压在正常范围内。观察 60 秒，确认气源压力表数值恒定，气瓶与综合控制台之间管路无泄漏。 2 ． 3 接通 220V 、 380V 电源，检查并确认综合控制台安全阀智能显示仪显示正常。整定压力值和实时压力显示均显示 0.00MP, 零点漂移不超过 0.02Mpa 。 2 ． 4 如果需要启动电脑测控系统，则需接通电脑、打印机电源线及信号线、电脑与校验台之间 R232-R485 连接线。启动电脑及软件确定电脑及软件系统正常。按 四、 HASC-I 型安全阀校验测控管理系统简介 中的步骤填写待校安全阀的基本数据，并按以下安全阀校验的步骤进行安全阀校验并采集校验数据形成校验记录并最终出具校验报告。 2 ． 5 检查当天任务单，确认相近整定压力安全阀的数量和试验压力范围。按相近压力范围选择压力表分批集中调校的原则具体安排调校作业。 3 、安全阀校验 3 ． 1 根据安全阀整定压力 Ps ，选择量程为 1.5Ps-3Ps 的高压或低压 力表，并打开相应的压力表开关。 3 ． 2 根据安全阀公称通径及入口密封型式，选用单座校验操作台或双座校验操作台中的某一个操作位，并打开综合控制台上的相应压力切换开关，关闭其它工位的压力切换开关。同时准备相应的密封垫片，卡具。选用双座操作位的小座时，拉出装卡 1 开关将安全阀装卡在安全阀操作台上。如果装卡力不能满足夹紧密封的要求，可移至中座操作位。选用中座操作位时，拉出装卡 1 开关，如果装卡力不能满足夹紧密封的要求，可再拉出装卡 2 开关进行进一步夹紧。装卡时必须按先装卡 1 后装卡 2 的顺序进行，而且如非特别需要尽量不要用装卡 2 ，应确保总的装卡力在满足装卡需要的情况下不超过安全阀流道面积乘以整定压力的 2 倍。否则有可能过装卡造成阀门法兰的损坏。对于螺纹联接的安全阀可以选择合适的过渡件，其余参照法兰式安全阀执行。选用大座操作位时，按下面板上的操作台右侧位的推拉开关，此时四个卡爪自动卡紧安全阀入口法兰，再
