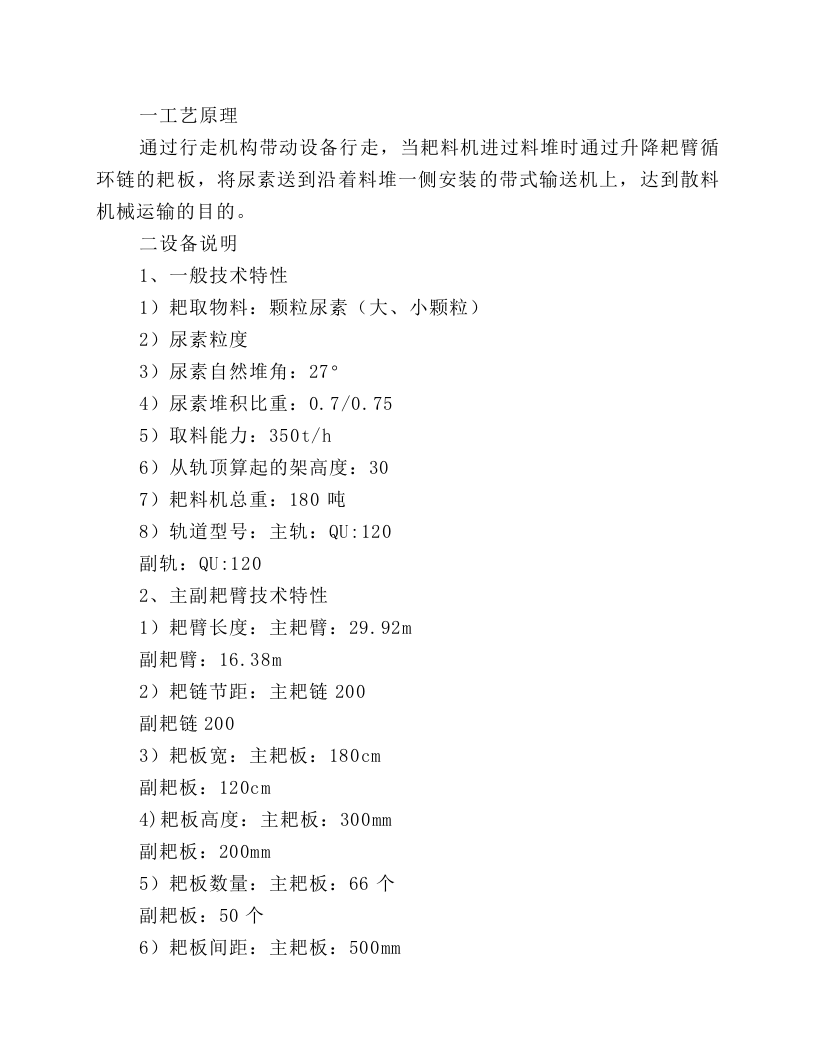

一
工艺原理
通过行走机构带动设备行走，当耙料机进过料堆时通过升降耙臂循环链的耙板，将尿素送到沿着料堆一侧安装的带式输送机上，达到散料机械运输的目的。
二
设备说明
1
、一般技术特性
1
）耙取物料：颗粒尿素（大、小颗粒）
2
）尿素粒度
3
）尿素自然堆角：
27
°
4
）尿素堆积比重：
0.7/0.75
5
）取料能力：
350t/h
6
）从轨顶算起的架高度：
30
7
）耙料机总重：
180
吨
8
）轨道型号：主轨：
QU:120
副轨：
QU:120
2
、主副耙臂技术特性
1
）耙臂长度：主耙臂：
29.92m
副耙臂：
16.38m
2
）耙链节距：主耙链
200
副耙链
200
3
）耙板宽：主耙板：
180cm
副耙板：
120cm
4)
耙板高度：主耙板：
300mm
副耙板：
200mm
5
）耙板数量：主耙板：
66
个
副耙板：
50
个
6
）耙板间距：主耙板：
500mm
副耙板：
500mm

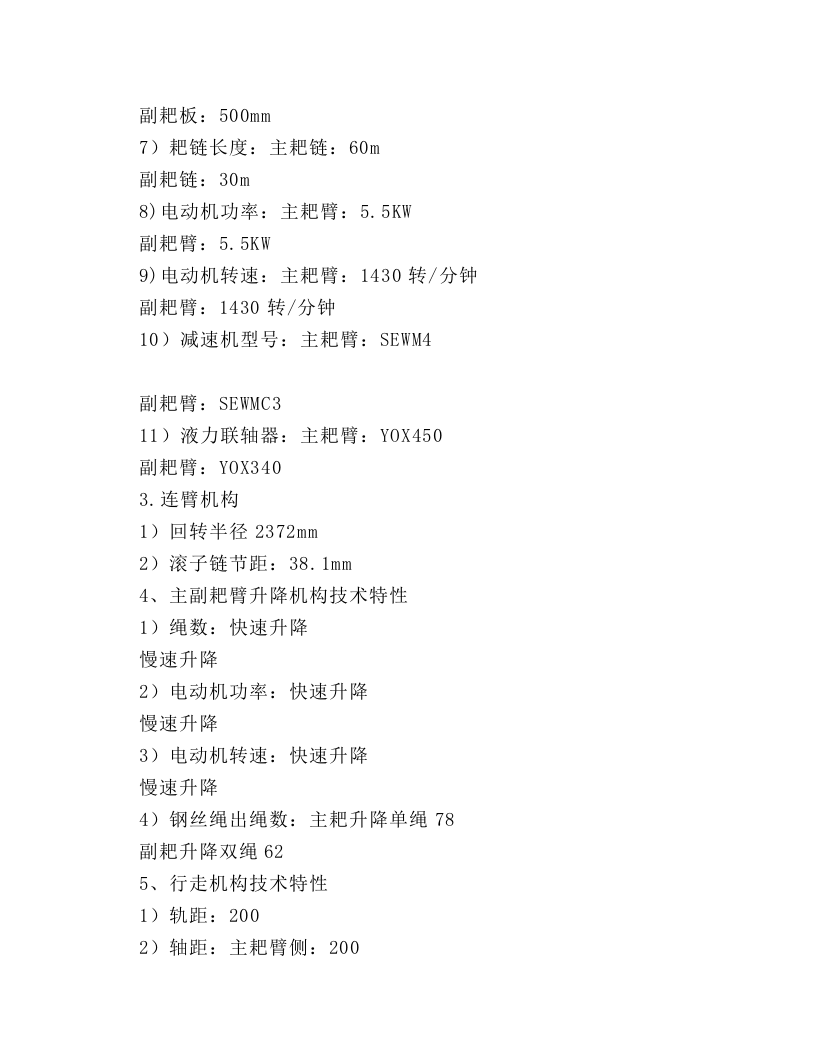

7
）耙链长度：主耙链：
60m
副耙链：
30m
8)
电动机功率：主耙臂：
5.5KW
副耙臂：
5.5KW
9)
电动机转速：主耙臂：
1430
转
/
分钟
副耙臂：
1430
转
/
分钟
10
）减速机型号：主耙臂：
SEW
M4
副耙臂：
SEW
MC3
11
）液力联轴器：主耙臂：
YOX450
副耙臂：
YOX340
3.
连臂机构
1
）回转半径
2372mm
2
）滚子链节距：
38.1mm
4

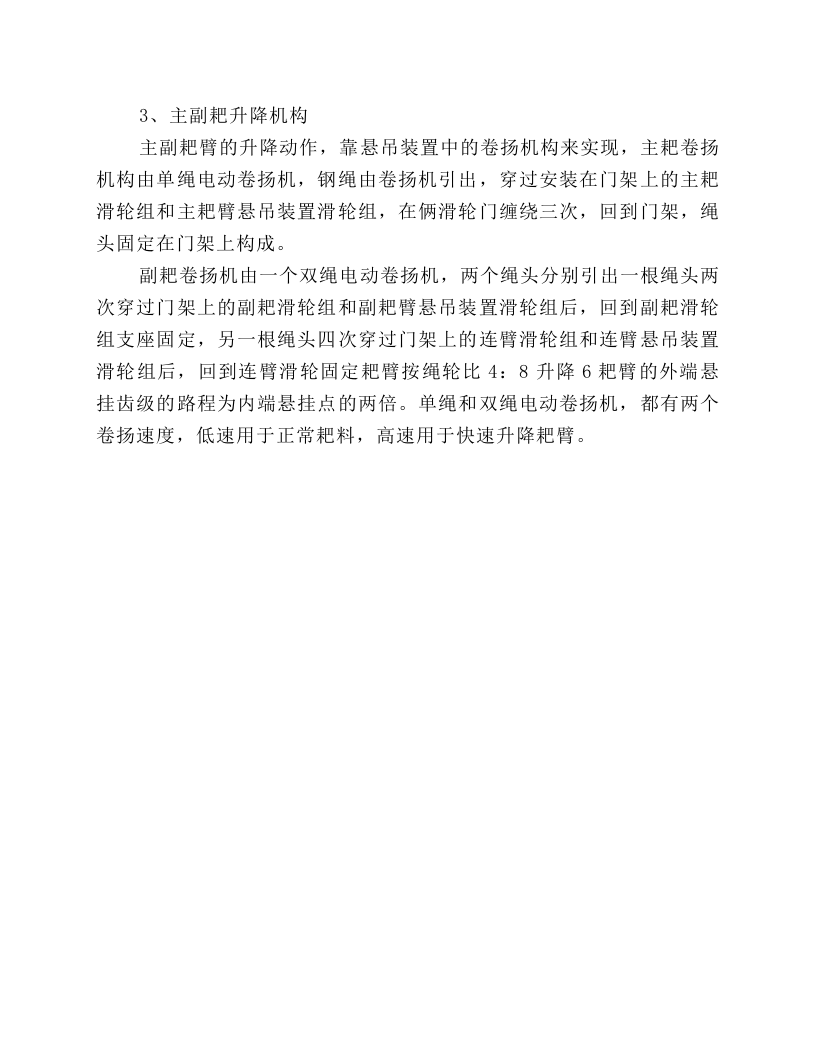

、主副耙臂升降机构技术特性
1
）绳数：快速升降
慢速升降
2
）电动机功率：快速升降
慢速升降
3
）电动机转速：快速升降
慢速升降
4
）钢丝绳出绳数：主耙升降单绳
78
副耙升降双绳
62
5
、行走机构技术特性
1
）轨距：
200
2
）轴距：主耙臂侧：
200

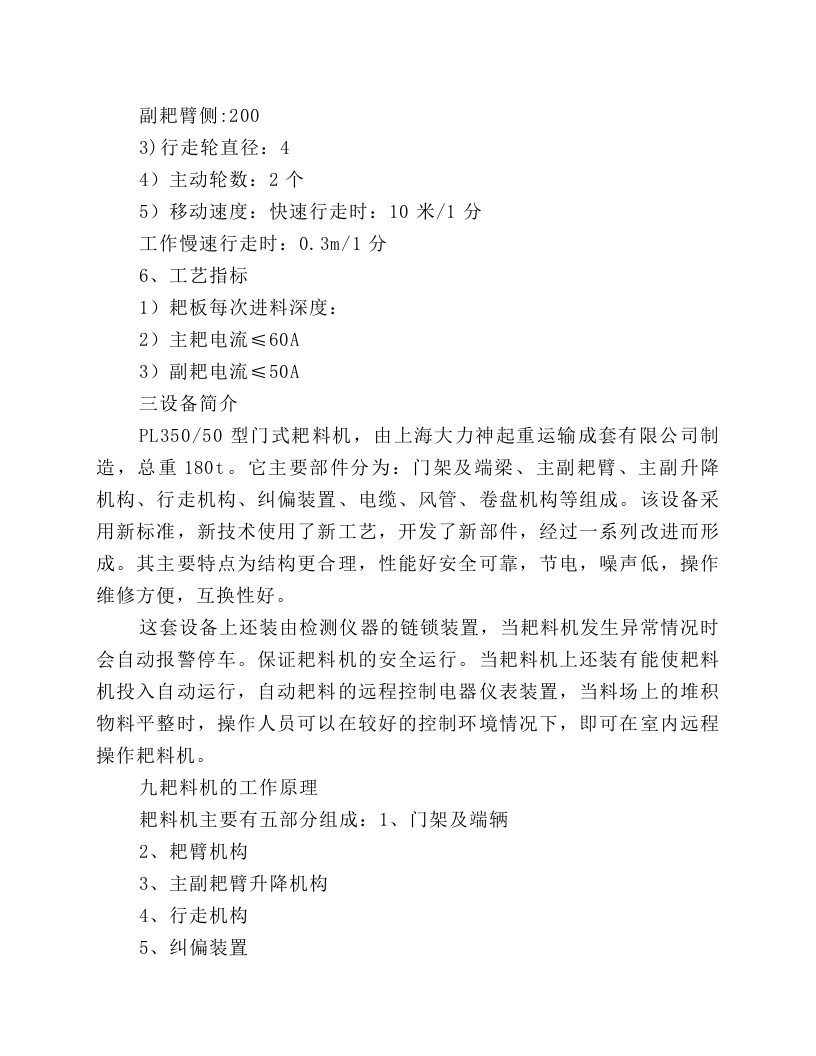

副耙臂侧
:200
3)
行走轮直径：
4
4
）主动轮数：
2
个
5
）移动速度：快速行走时：
10
米
/1
分
工作慢速行走时：
0.3m/1
分
6
、工艺指标
1
）耙板每次进料深度：
2
）主耙电流
≤
60A
3
）副耙电流
≤
50A
三
设备简介
PL350/50
型门式耙料机，由上海大力神起重运输成套有限公司制造，总重
180t

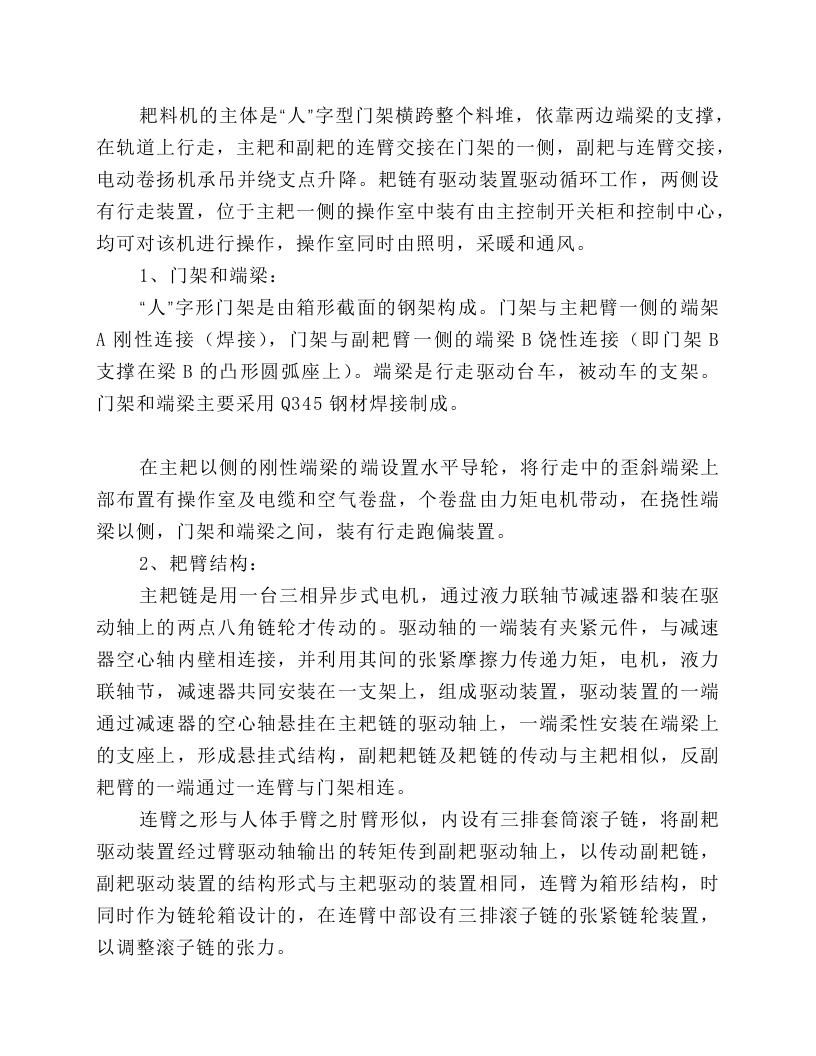

。它主要部件分为：门架及端梁、主副耙臂、主副升降机构、行走机构、纠偏装置、电缆、风管、卷盘机构等组成。该设备采用新标准，新技术使用了新工艺，开发了新部件，经过一系列改进而形成。其主要特点为结构更合理，性能好安全可靠，节电，噪声低，操作维修方便，互换性好。
这套设备上还装由检测仪器的链锁装置，当耙料机发生异常情况时会自动报警停车。保证耙料机的安全运行。当耙料机上还装有能使耙料机投入自动运行，自动耙料的远程控制电器仪表装置，当料场上的堆积物料平整时，操作人员可以在较好的控制环境情况下，即可在室内远程操作耙料机。
