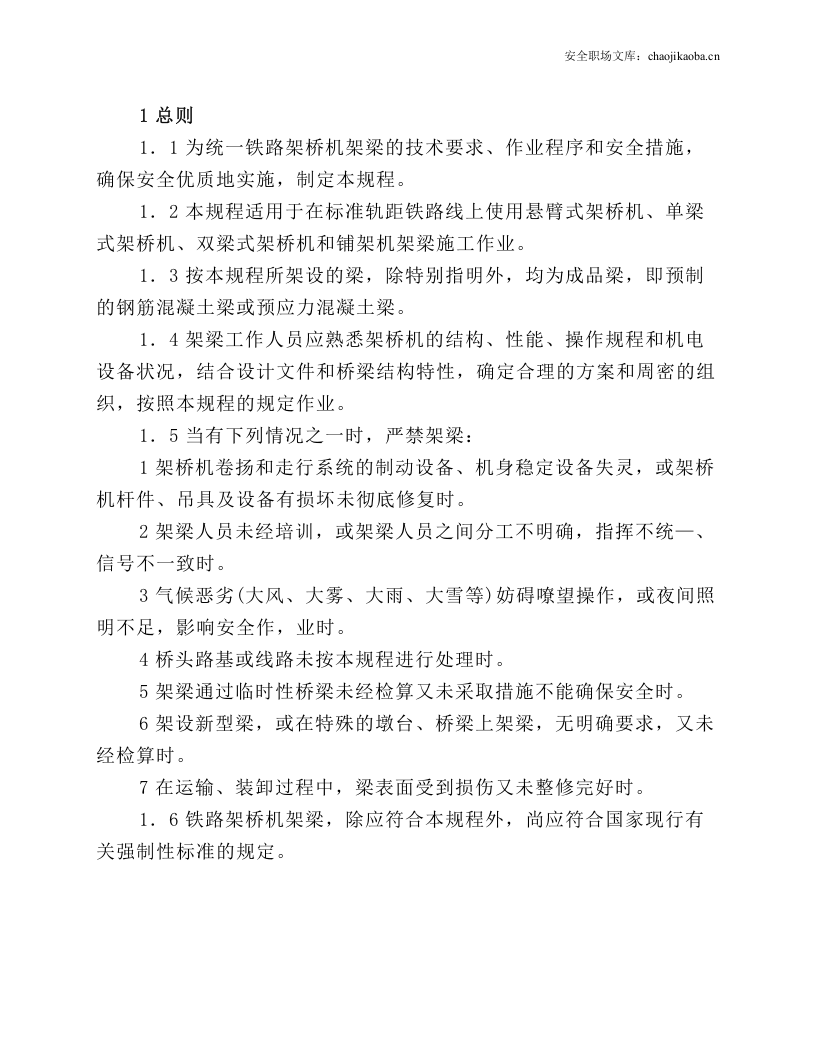

1总则 1．1为统一铁路架桥机架梁的技术要求、作业程序和安全措施，确保安全优质地实施，制定本规程。 1．2本规程适用于在标准轨距铁路线上使用悬臂式架桥机、单梁式架桥机、双梁式架桥机和铺架机架梁施工作业。 1．3按本规程所架设的梁，除特别指明外，均为成品梁，即预制的钢筋混凝土梁或预应力混凝土梁。 1．4架梁工作人员应熟悉架桥机的结构、性能、操作规程和机电设备状况，结合设计文件和桥梁结构特性，确定合理的方案和周密的组织，按照本规程的规定作业。 1．5当有下列情况之一时，严禁架梁： 1架桥机卷扬和走行系统的制动设备、机身稳定设备失灵，或架桥机杆件、吊具及设备有损坏未彻底修复时。 2架梁人员未经培训，或架梁人员之间分工不明确，指挥不统—、信号不一致时。 3气候恶劣(大风、大雾、大雨、大雪等)妨碍嘹望操作，或夜间照明不足，影响安全作，业时。 4桥头路基或线路未按本规程进行处理时。 5架梁通过临时性桥梁未经检算又未采取措施不能确保安全时。 6架设新型梁，或在特殊的墩台、桥梁上架梁，无明确要求，又未经检算时。 7在运输、装卸过程中，梁表面受到损伤又未整修完好时。 1．6铁路架桥机架梁，除应符合本规程外，尚应符合国家现行有关强制性标准的规定。 2桥头作业 2．1架梁岔线 架梁岔线的设置应符合下列规定： 1悬臂式架桥机架梁时，除有较近的站线、岔线可资利用或采用桥头卸梁方式喂梁外，应设置架梁岔线。 2单梁式或双梁式架桥机可不设架梁岔线。 3铺轨架梁工程量很大或桥群地段铺轨架梁机械交替作业频繁时，宜在适当地点设置交会铺轨架梁列车的临时岔线。 2．1．2架梁岔线的布置应符合下列规定： 1出岔地点应靠近桥头，距桥台尾的距离应大于喂梁列车长度与拨道架梁时的拨移长度。受地形条件限制需要后移时，不宜超过300m。 2岔线有效长度不应小于装一片成品梁的平车总长，另加机车或轨道车的长度。 3岔线与正线的线间距不得小于4．5m；困难情况下可减至4．2m，小于4．2m时必须设人防护。 4在曲线上出岔时，应设在曲线外侧，线间距应保持5m以上。当设在曲线内侧时，曲线半径应在500m以上，道岔前后应适当取直。 5岔线坡度宜在6％及以下，最大不得大于10％o。特殊情况应以计算确定，并制定安全防护措施。 6架梁岔线宜选用向桥头出岔的顺开岔，但也可视地形条件选用逆桥头方向出岔的倒开岔。当梁孔数较多，桥头距车站较远时，宜选用两端与正线接通的贯通式岔线。 2．1．3架梁岔线的修建应符合下列规定： 1可利用桥头附
